V navigátoru ' - Výsledky ' stanovíme výsledky posouzení průřezů výztuže, které se mají graficky zobrazit v uzlech protlačení. Můžeme vybrat konkrétní výsledky pro potřebnou výztuž (podélná výztuž as, erf, smyková výztuž Asw, erf ) a pro stávající podélnou výztuž as, exist.
Pro každý uzel protlačení se zobrazí průřez vybraného typu výztuže.

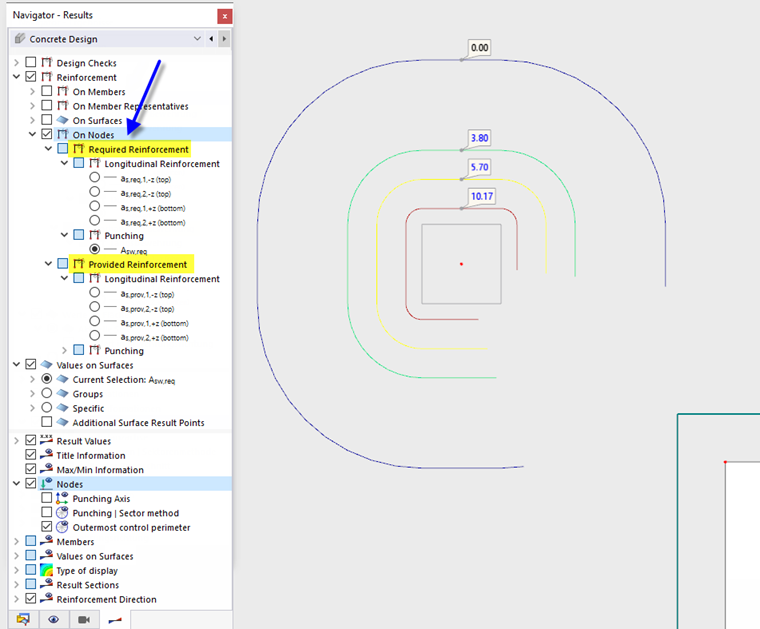

Jak ukazuje obrázek výše, lze výztuž v obvodu odečíst pomocí izolinie. Aktivujeme k tomu zaškrtávací políčko kategorie ' Hodnoty na plochách '. Pomocí příslušné volby v dolní oblasti navigátoru lze vnější obvod zobrazit nebo skrýt.
Tip

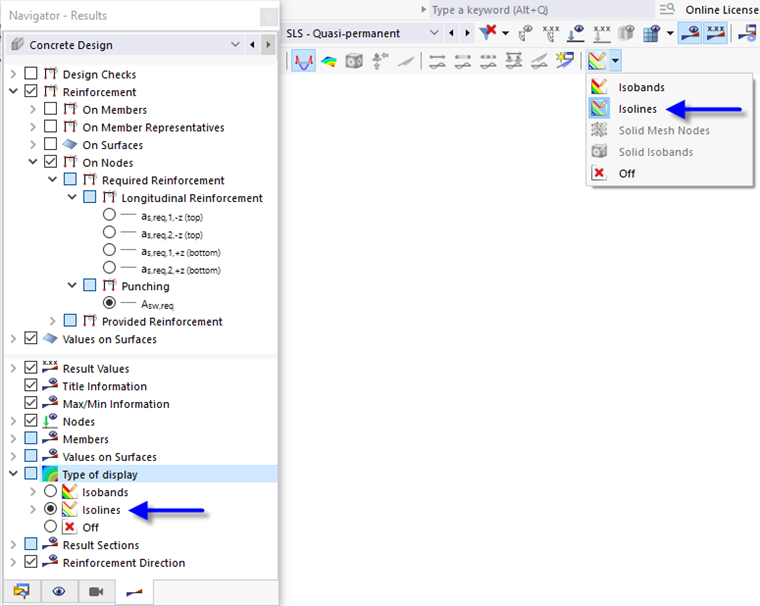

Kategorií 'Typ zobrazení' v dolní části navigátoru nebo tlačítkem se seznamem
na panelu nástrojů lze přepínat mezi zobrazením izoploch nebo izolinie.
