V záložce Posouzení podpory a průhybu lze prutu, sadě prutů nebo zástupcům přiřadit určité podporové podmínky. Návrhové podpory ovlivňují posouzení (redistribuce momentu, zaoblení momentu, redukce smykové síly) a výztuž (délka ukotvení). Dále zde můžete zadat zadání pro analýzu průhybu.
Návrhová podpora

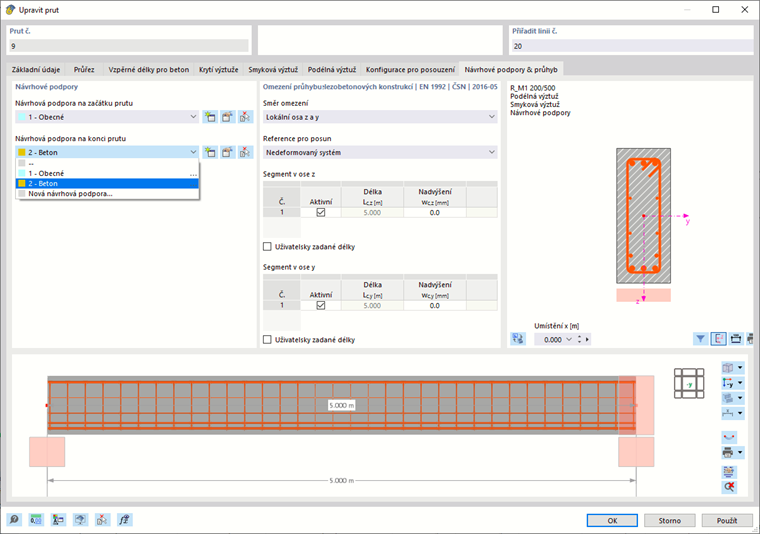

Pokud jsme již definovali typ návrhové podpory v programu RFEM nebo RSTAB, můžeme v dialogu vybrat příslušnou položku pro 'posouzení na začátku prutu' a 'na konci prutu'. seznam (viz obrázek image039375 Podpory pro posouzení ).
Pomocí tlačítka

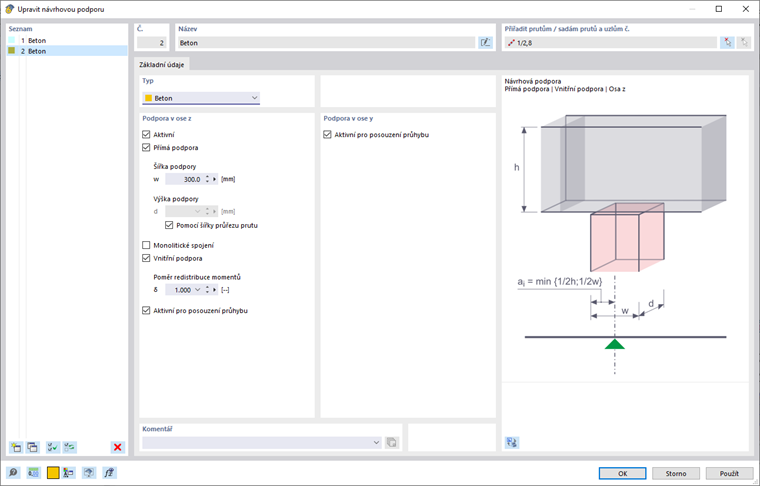

nebo pomocí položky seznamu lze vytvořit nový typ podpory v samostatném dialogu (viz obrázek image039378 Nová návrhová podpora ).
Tlačítkem
lze upravit typ uložení vybraného v seznamu. Pomocí tlačítka
lze graficky převzít typ z jiného prutu.
Typ
V seznamu je přednastaven typ 'beton'. Na tento typ podpory jsou navázány specifické vlastnosti podpory, které lze definovat v sekci ' Podpora v ose z '.
Podpora v ose z
Zaškrtávací políčko 'Aktivní' určuje, zda je podpora účinná ve směru lokální osy z prutu.
Zpravidla se jedná o 'přímé podepření' nosníku. Pokud však prut přenáší zatížení na jiný prut jako "vedlejší prut", dojde k nepřímé podpoře.
Zadejte 'šířku uložení' š. Vztahuje se k podélné ose x prutu. Standardně vychází 'hloubka podpory' d ze šířky průřezu prutu; Vztahuje se k příčné ose y. Pokud chceme hloubku podpory zadat ručně, zrušme zaškrtnutí políčka ' Podle šířky průřezu prutu '.
Zaškrtnutím políčka 'Monolitický přípoj' lze určit, zda se má použít tuhé připojení k podpoře nebo otočné připojení, které umožňuje zaoblení podporového momentu.
Pro 'vnitřní ložiska' platí jiné geometrické podmínky než pro koncové podpory, aby bylo možné stanovit návrhové momenty a kotevní délky. Ty jsou znázorněny v grafice dialogu. Pro vnitřní uložení lze například podle EN 1992-1-1, 5.5 (4) zadat poměr redistribuovaného momentu δ k pružně stanovenému počátečnímu momentu, aby se zohlednila omezená redistribuce momentu pro spojité prvky.
Zaškrtávací políčko 'Aktivní pro posouzení průhybu' určuje, zda jsou pro posouzení průhybu účinné vlastnosti podpory ve směru lokální osy z prutu. Pokud se pro segmentaci nemá zohlednit návrhová podpora, je třeba volbu 'Zohlednit podporu pro posouzení průhybu' deaktivovat.
Podpora v ose y
Zaškrtávací políčko 'Aktivní pro posouzení průhybu' určuje, zda jsou pro posudek průhybu účinné vlastnosti podpory ve směru lokální osy y prutu.
Posouzení průhybu
'Směr posouzení' udává, které výsledky deformací se mají při posouzení kontrolovat. V seznamu jsou k dispozici na výběr lokální osy y a z a výsledné posunutí.
'Reference posunutí' určuje, který model se použije jako reference pro výpočet deformací. Seznam obsahuje dvě možnosti:
- ' Konce deformovaného segmentu ': Pro ověření lokálního průhybu se hodnoty průhybu redukují o hodnoty deformací v počátečním a koncovém uzlu. Posouzení se vztahuje na spojnici mezi počátečním a koncovým uzlem deformovaného prutu nebo sady prutů. Deformace se zpravidla musí posuzovat ve vztahu k posunům v celé konstrukci.
- ' Nedeformovaný systém ': Hodnoty lokálních deformací uy a uz se převezmou přímo z výsledků a použijí se pro posouzení.
Program "Segmenty" vytvoří prut nebo sadu prutů z přiřazených návrhových podpor. Z tabulek pro 'úsek na ose z' a 'úsek na ose y' lze stanovit vztažné délky pro každý směr posouzení zvlášť. Pro každý bod posouzení v segmentu se pro stanovení mezní hodnoty použije jako vztažná délka 'délka' Lc uvedená v tabulkách. Pokud chcete změnit automaticky stanovené referenční délky, zaškrtněte políčko 'Uživatelské délky' a zadejte požadované hodnoty. Pokud později v modelu změníte délku prutu, tyto délky se automaticky neupraví.
Sloupec 'Převýšení' wc nabízí možnost zohlednit při posouzení uživatelem zadanou hodnotu převýšení ("Steh") a snížit tak hodnotu průhybu. U celého prutu nebo sady prutů se předpokládá, že náklon bude mít tvar jedné vlny. Pokud se nachází protilehlé k lokální ose prutu z, zadejte kladnou hodnotu předvýšení z. Pro posouzení výsledného směru proběhne přepočet podílů nadvýšení výsledného směru.
Mezní hodnoty průhybu jsou uvedeny v dialogu # extbookmark manual|obrázek029720|Konfigurace použitelnosti # uložené pro oboustrannou podporu (nosníky) a pro jednostrannou podporu (konzolové nosníky). Při posouzení segmentu se zohlední příslušná mezní hodnota podle přiřazené návrhové podpory: Segment s návrhovou podporou na obou stranách nebo bez návrhových podpor je považován za nosník, segment s návrhovou podporou pouze na jedné straně je považován za nosník.
Grafika
Vpravo se zobrazí průřez prutu, pod ním podélný řez. Zde se také zobrazují návrhové podpory, které byly použity pro posouzení. Funkce obou grafických oblastí jsou popsány v kapitole # extbookmark manuál|grafický|Popsána smyková výztuž #.
