Zásadní okrajové podmínky pro ověření se stanovují tak, že k objektu, který má být navržen (prut, plocha, uzel), přiřadíte 'typy pro návrh betonu'. K tomu můžete využít několik možností:
- Zadejte v dialozích jednotlivých typů čísla relevantních prutů, sad prutů, ploch nebo uzlů (viz Délka vzpěr ).

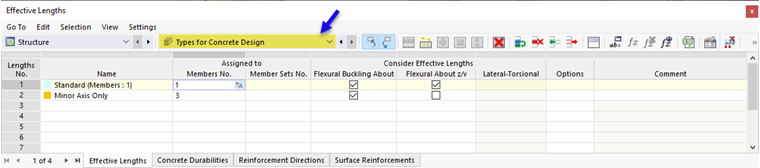

- Zadejte v zadávacích tabulkách 'Typy pro návrh betonu' (k dispozici v hlavní kategorii Struktura) čísla objektů.
- Přidělte typ v dialogových oknech objektů v registrech vlastností návrhu.
Aktivací návrhu betonu byly odemknuty vlastnosti pro návrh pro všechny pruty a plochy, které používají materiál typu beton. Dostupné 'typy pro návrh betonu' závisí na normě . Jsou představeny v následujících kapitolách.

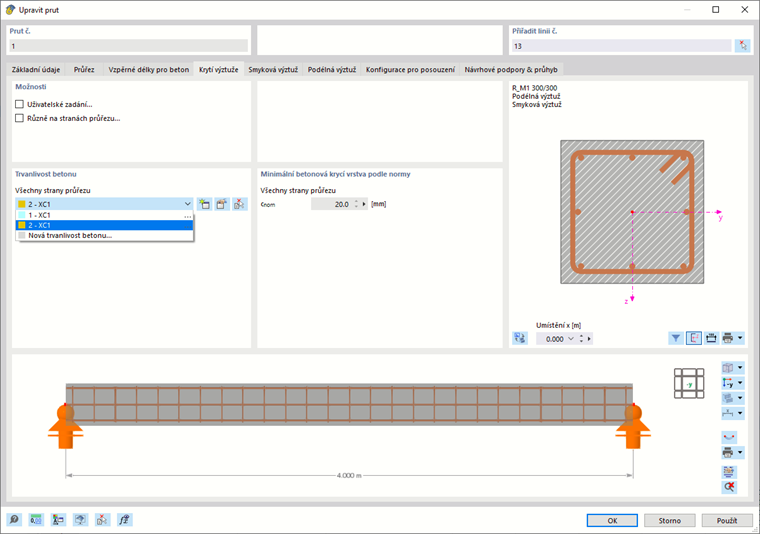

Vyberte v seznamu existující typ pro návrh betonu (viz obrázek Přiřadit typ trvanlivosti betonu). Tlačítko
nabízí možnost vytvořit nový typ. Pomocí tlačítka
můžete graficky vybrat jiný objekt a převzít jeho vlastnosti pro návrh betonu. Pokud chcete vybraný typ upravit, použijte tlačítko
.

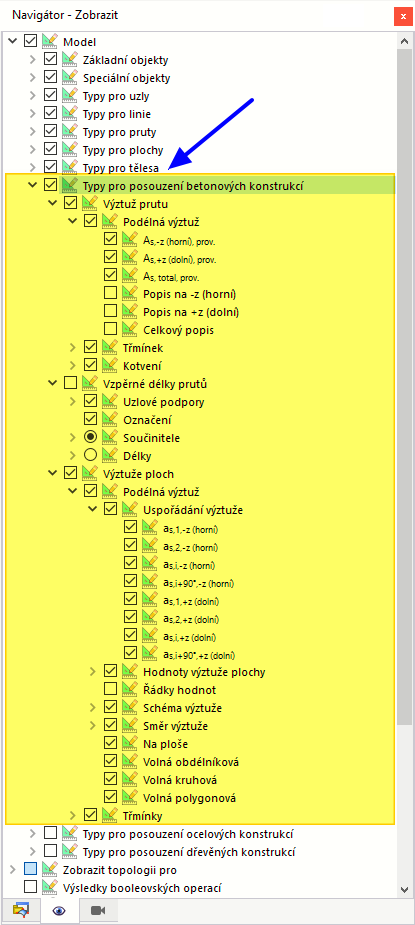

Typy pro návrh betonu lze také zobrazit v modelu. Příslušné možnosti zobrazení najdete v kategorii 'Typy pro návrh betonu' v Navigator - Anzeige. To vám umožní snadno zkontrolovat, zda jste správně přiřadili typy.
Možnosti v navigátoru jsou také vhodné pro přípravu grafiky pro dokumentaci v Grafický výstup.
