Výztuže ploch

Pomocí typu 'Výztuže ploch' lze definovat, jak se má provést vyztužení plochy výztužemi nebo sítěmi.

Možnosti zadání

Program nabízí několik možností pro zadání výztuží ploch.

Místní nabídka navigátoru

V navigátoru 'Data' klikněte pravým tlačítkem myši na kategorii Výztuže ploch. Poté v místní nabídce vyberte položku Nová výztuž plochy.

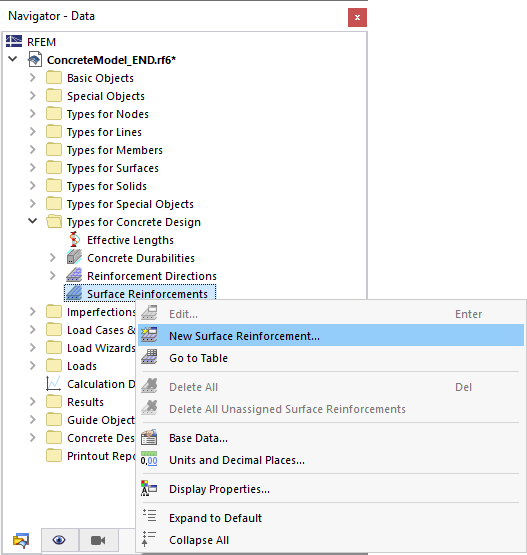

Plošnou výztuž lze zadat z místní nabídky Navigátor

Tabulka

V tabulce nastavte hlavní kategorii konstrukce a podkategorii Posouzení železobetonových konstrukcí Typy. Dvakrát klikněte na prázdný řádek v listu Výztuž plochy.

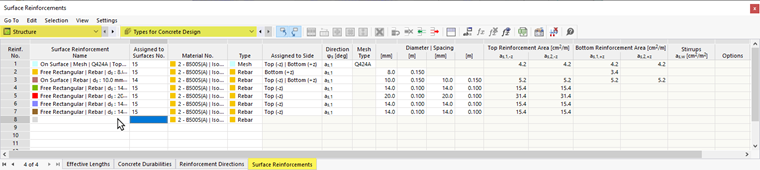

Zadání výztuže plochy pomocí tabulky

Vlastnost plochy

Novou výztuž plochy lze vytvořit přímo jako vlastnost plochy. Otevřete dialog Upravit plochu a přepněte do záložky Výztuž plochy.

V dialogu 'Upravit oblast' zadejte plošnou výztuž

Základní údaje

V záložce Obecné lze zadat základní údaje pro výztuž plochy.

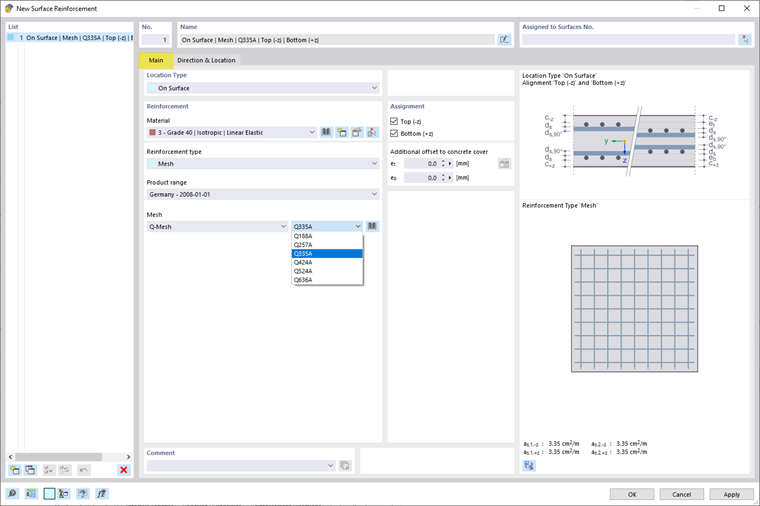

Nová výztuž plochy | Obecné

Typ umístění

Typ místa definuje základní geometrické vlastnosti výztuže plochy.

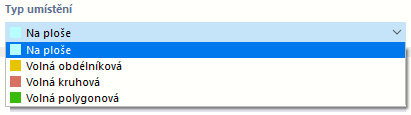

Vyberte typ umístění

Přednastaven je typ místa 'Na ploše'. Výztuž definovaná v ostatních řezech tak bude aplikována po celé ploše.

U typů 'Volný obdélník', 'Volný kruhový' a 'Volný polygon' lze zadat geometrii výztuže plochy, která je nezávislá na geometrii skutečné plochy.

Výztuž

Materiál Zdivo

Přiřaďte materiál plošné výztuži. Pokud jste již v modelu definovali vhodnou výztužnou ocel, je k dispozici pro výběr v seznamu. Jinak můžete pomocí tlačítka vytvořit nový materiál výběrem Nová databáze materiálů materiálů. Tuto databázi lze také otevřít přímo pomocí tlačítka . Zde je přednastaven typ materiálu 'Výztužná ocel'.

Pomocí tlačítka lze změnit již přiřazený materiál. Pomocí tlačítka lze graficky převzít výztužnou ocel z jiné plochy.

Typ výztuže

Typ výztuže definuje typ výztuže plochy, která je k dispozici.

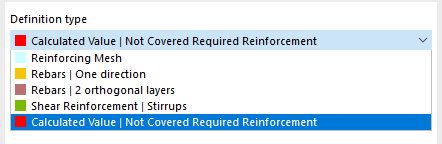

Volba typu výztuže

• Výztužný prut

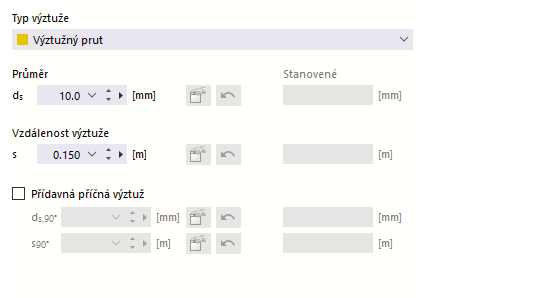

Typ výztuže | Výztužný prut

Zadejte 'Průměr' ds prutů výztuže a 'Vzdálenost prutů'_s. Údaje se vztahují ke směru 1 výztuže ("hlavní výztuž"). Pokud chcete, aby program při posouzení vypočítal průměr nebo vzdálenost, vyberte možnost Automaticky.

Výztuž se stanoví automaticky

Parametry je pak možné zadat v samostatném dialogu.

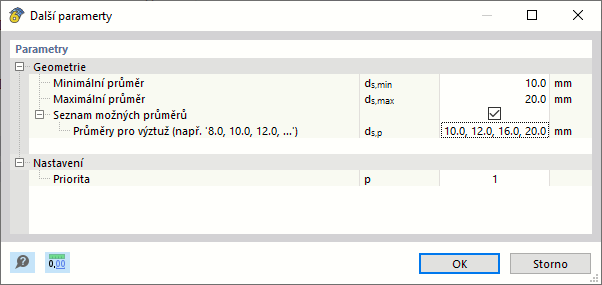

Zadat parametry pro dimenzování průměru prutu

Pokud chcete dodatečně použít výztuž ortogonální ke směru 1, zaškrtněte políčko 'Přídavná příčná výztuž'. Tím se aktivují textová pole pro směr výztuže 2, v nichž lze zadat Průměr d_s,90° a Vzdálenost prutů s_90°.

• Síť

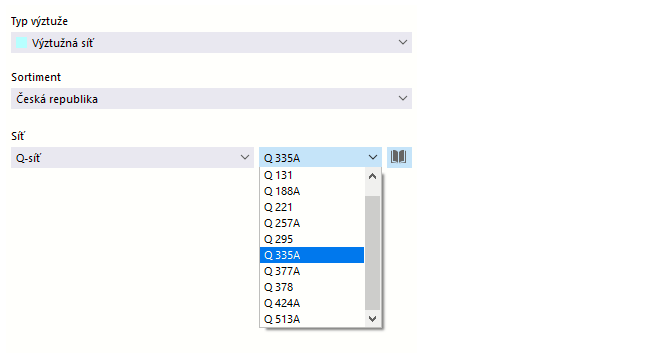

Typ výztuže | Síť

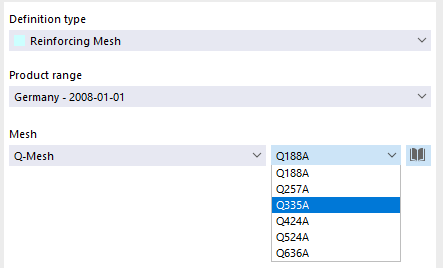

V seznamu vyberte 'Program pro dodávky sítí', který je k dispozici pro určité země. V seznamu 'Síť' pak můžete zadat typ sítě a vybrat konkrétní posouzení.

Pomocí tlačítka lze otevřít rozsáhlou databázi výztužných sítí. V sekci 'Filtr' můžete vybrat řadu produktů a importovat příslušnou síť.

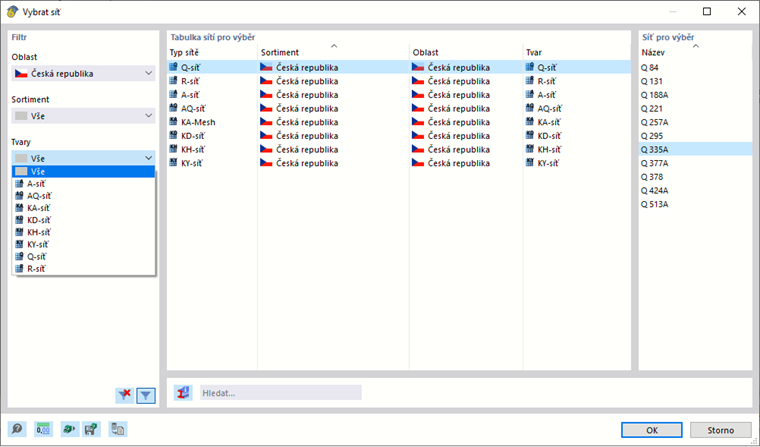

Vybrat podložku v knihovně

• Třmínek

Typ výztuže | Třmínek

Zadejte smykovou výztuž jako 'Průměr' ds_,st prutů a 'Vzdálenost třmínků' s_st.

Přiřazení

Pomocí zaškrtávacích políček v této sekci lze zadat stranu/strany plochy, na kterých je podélná výztuž umístěna. Tato možnost není k dispozici pro třmínkovou výztuž.

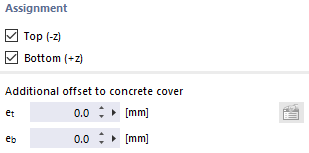

Přiřazení vrstev výztuže

Pokud je ploše přiřazeno několik vrstev výztuže nad sebou (přídavná výztuž), je možné zohlednit excentricitu vrstev jako 'Přídavné odsazení ke krytí betonu'. Zde se stanoví rozměry e_o (horní vrstva) a e_u (dolní vrstva) pro přídavnou výztuž. V infografice vpravo se vztažné body vzdáleností pro excentricity zobrazí jako e_t ( nahoře ) a e_b ( dole ).

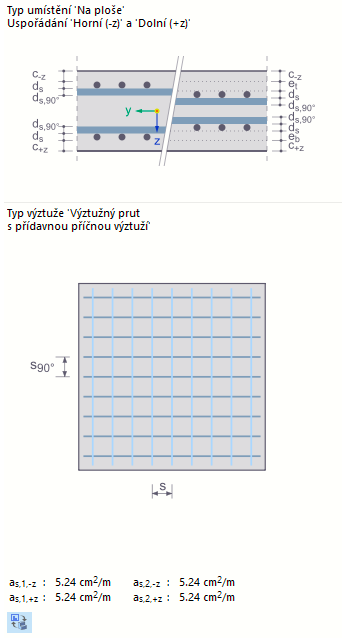

Infografika uspořádání výztuže

Směr a umístění

V záložce Směr a umístění lze zadat směr výztuže. Obsah je zarovnán s {%/#location-type typem umístění]] výztuže.

Směr výztuže

Pokud je výztuž s typem umístění 'Na ploše' uspořádána po celé ploše, typ směrů výztuže udává uspořádání výztuže. Hlavní výztuž je přednastavena 've směru posouzení výztuže' ve směru 1 (a_s,1 ). V seznamu lze také vybrat směr 2 (a_s,2 ) jako směr hlavní výztuže.

Zadejte plošnou výztuž rovnoběžně se dvěma body

Alternativně lze směr výztuže 1 zadat libovolně za předpokladu, že je 'rovnoběžný se dvěma body': Zadejte souřadnice těchto bodů nebo je vyberte jeden po druhém v pracovním okně pomocí tlačítka . Směr 2 příčné výztuže je pak ortogonální k hlavní výztuži.

Poloha výztuže

Pokud jste jako typ polohy vybrali 'Volnou výztuž' (volný obdélník, volný kruh, volný polygon), můžete polohu výztuže plochy zadat přesněji.

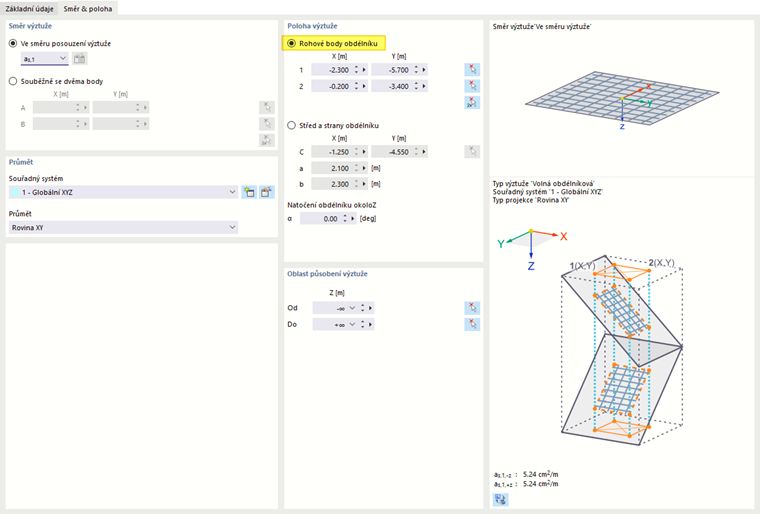

Zadání umístění výztuže pro volnou obdélníkovou výztuž

Zadání volné obdélníkové, kruhové a polygonové výztuže je obdobné jako zadání odpovídajícího volného zatížení na plochu, jak je popsáno v kapitolách {%/#/cs/stahovani-a-informace/dokumenty/online-manualy/rfem-6/000279 Volná obdélníková zatížení]], {%/#/cs/stahovani-a-informace/dokumenty/online-manualy/rfem-6/000280 Volná kruhová zatížení]] a {%/#/cs -CZ/stahovani- a-informace/dokumenty/online-manualy/rfem-6/000281 Volná polygonová zatížení]] manuálu k programu RFEM. Zadáním 'rohových bodů' nebo 'středu a stran' nebo 'poloměru' lze zadat oblast, ve které se má zohlednit volná výztuž plochy.

Průmět

Stejně jako u volných plošných zatížení lze také plošnou výztuž promítnout do roviny.

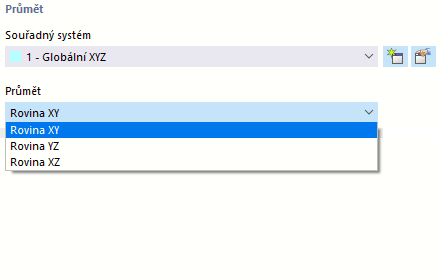

Zadejte průmět výztuže

Zadejte 'Souřadný systém' a poté vyberte ze seznamu 'Průmět', na kterou z globálních rovin XY, YZ nebo XZ se má výztuž promítnout. Rovina průmětu nesmí být kolmá na žádnou plochu, na které je uspořádána výztuž.

Oblast působení výztuže

Pokud jste jako typ místa vybrali 'Volnou výztuž' (volný obdélník, volný kruhový, volný polygon), můžete dále zadat umístění této výztuže.

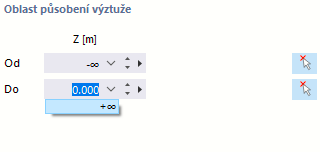

Zadejte oblast působení výztuže

Standardně je plocha výztuže účinná v záporném a kladném směru průmětu (-∞/+∞) neomezeně dlouho. Tímto způsobem jsou všechny plochy ve směru průmětu opatřeny definovanou výztuží. Pokud chcete například omezit rozsah směru průmětu, protože průmět by měl být aktivní pouze v záporném směru, můžete zadat souřadnici do textového pole nebo pomocí tlačítka vybrat vhodný bod v modelu.
