Protlačení

V záložce Protlačení v dialogu 'Konfigurace mezního stavu únosnosti' se nastavuje konfigurace pro posouzení na protlačení na základových deskách nebo základových deskách. Posouzení smyků pro protlačení je možné pro bodová a liniová zatížení.

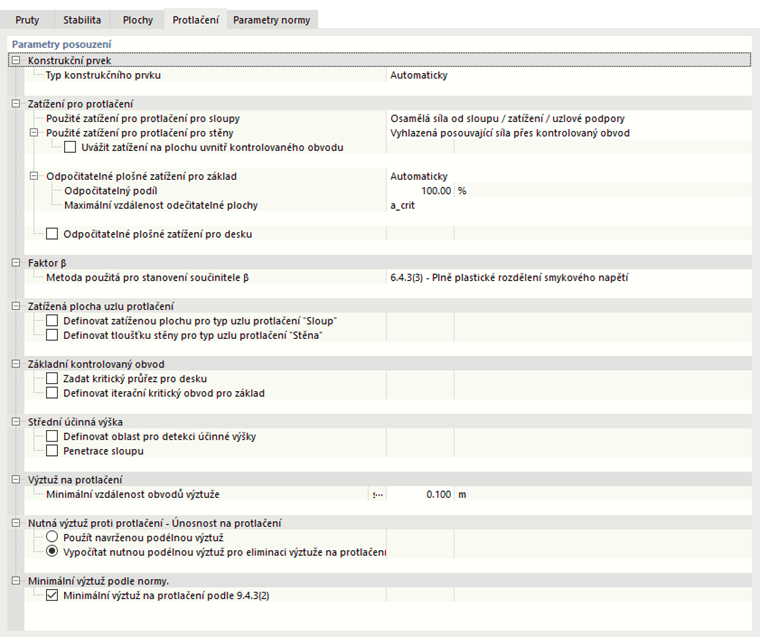

Upravit konfiguraci únosnosti - Protlačení

'Posudkové parametry' jsou rozděleny do několika kategorií.

Konstrukční prvek

Program se snaží automaticky rozpoznat typ konstrukčního prvku a při posouzení zohlednit příslušnou situaci - deska nebo základ.

Vyberte typ součásti

Typ lze také nastavit ručně v seznamu. To může být nutné, pokud algoritmus správně nezachycuje okrajové podmínky v modelu kvůli speciální konstelaci.

Zatížení pro protlačení

Tato kategorie obsahuje několik podpoložek s důležitými parametry pro stanovení smykového zatížení při protlačení.

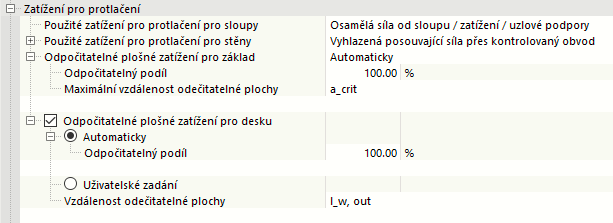

Zadejte parametry pro smykové zatížení pro protlačení

Použité zatížení pro protlačení pro sloupy

Smykové zatížení pro protlačení na sloupech se standardně odvozuje přímo z normálových sil na sloup. Alternativně je možné přepnout na použití posouvajících sil v kritickém obvodu.

Zadejte použité smykové zatížení pro protlačení pro sloupy

Můžeme volit mezi vyhlazeným a nevyhlazeným průběhem posouvajících sil. Volitelně lze zohlednit 'zatížení na ploše v kritickém obvodu' a určit tak chybějící podíl zatížení mezi kritickým obvodem a bodem zavedení zatížení pro zatížení V_Ed.

Použité zatížení pro protlačení pro stěny

Toto nastavení má vliv na posouzení smyku při protlačení pro rohy a konce stěn. Pro stanovení smykového zatížení při protlačení se vychází z vyhlazeného průběhu posouvajících sil v kritickém obvodu. Alternativně je možné přepnout na nevyhlazený průběh posouvajících sil.

Zohledněte uživatelem zadané plošné zatížení v rámci kritického obvodu

Program se pokusí automaticky stanovit plošné zatížení na ploše z průběhu zatížení. Zaškrtnutím políčka 'Uvážit zatížení na plochu v kritickém obvodu' lze také ručně zadat chybějící podíl zatížení mezi kritickým obvodem a působištěm zatížení pro zatížení V_Ed. Za tímto účelem zaškrtneme volbu 'Zadané uživatelem' a do vstupního pole zadáme zatížení na plochu.

Odpočitatelné plošné zatížení pro základ

V této kategorii lze určit, jak se má program při posouzení základových desek vypořádat s příznivým plošným zatížením v kritickém obvodu sloupů. Pokud provádíme posouzení na jednotlivých sloupech, použije se jako smykové zatížení na protlačení normálová síla sloupu, jak je popsáno výše. Od tohoto zatížení na protlačení lze odečíst podíl zatížení od příznivého tlaku zeminy v kritickém obvodu. Toto zatížení na plochu se zpravidla 'stanoví automaticky' z průběhu zatížení na plochu. Volitelně lze také zadat hodnotu ' Uživatelsky '.

'Odčitatelná část' zatížení na plochu, která se odečte od zatížení na protlačení V_Ed, je předem nastavena na 100 %: Předpokládá se, že poloha kritického obvodu se stanoví iterativně při posouzení základových nebo podlahových desek. Pokud definujete polohu kritického obvodu podle potřeby (např. 1,0 * d), můžete odpočitatelnou část změnit na 50 %.

Kritický obvod a_{crit je} přednastaven jako ' maximální vzdálenost odstranitelné plochy '. Tímto způsobem se použije iterativně stanovená poloha kritického obvodu. Alternativně lze v seznamu přepnout na možnost 'k * d'. To znamená, že násobek (' k ') statické výšky (' d ') se použije jako poloha kritického obvodu pro odpočitatelné zatížení na plochu. Výchozí nastavení je ' 1,0 * d '; v případě potřeby upravte součinitel k.

Odpočitatelné plošné zatížení pro desku

Tato kategorie odpovídá možnostem popsaným v sekci Spočitatelné zatížení na plochu pro základ . To umožňuje snížit zatížení pro protlačení u komponent typu 'Plech', pokud existují příznivá plošná zatížení. Ve výchozím nastavení je funkce deaktivována.

Součinitel β

Součinitel zvýšení zatížení β se standardně stanoví podle vzorců v kapitole ' 6.4.3 (3) - Plně plastické rozložení smykových napětí '. V seznamu jsou však na výběr také alternativy.

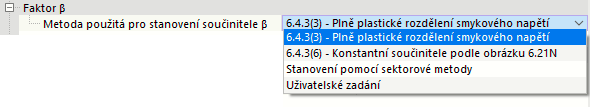

Výběr metody stanovení součinitele zvyšujícího zatížení β

• ' 6.4.3 (6) - Konstantní součinitele podle obr. 6.21N ': Program aplikuje pro jednotlivé uzly konstantní přibližné hodnoty v závislosti na zjištěné geometrii (roh, hrana, střed, konec stěny nebo roh stěny).

• ' Stanovení sektorovou metodou ': Tento postup je popsán v technickém článku Stanovení součinitele nárůstu zatížení β pomocí sektorového modelu pro RF-PUNCH Pro, což platí i pro RFEM 6 is.
• ' Definice uživatele ': Součinitel zvýšení zatížení β lze nastavit ručně.

Zatížená plocha uzlu protlačení

Geometrie místa protlačení, například rozměry připojeného sloupu, se zpravidla stanoví přímo z průřezu sloupu. Pokud chcete pro posouzení použít jiný rozměr, aktivujte tuto možnost. Pro typ uzlu pro protlačení 'sloup' a ' stěna ' jsou možné samostatné specifikace.

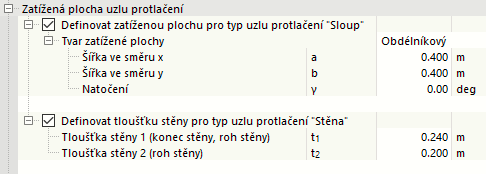

Zadejte oblast působení zatížení uzlu protlačení

Geometrii zatěžovací plochy definujte ručně. Tím se přepíší rozměry zjištěné z topologie pro všechny uzly, kterým je tato konfigurace přiřazena.

Pomocí této funkce lze také posoudit zatížení na uzly nebo zatížení na linii, které nemá žádné rozměry.

Při zadávání ' tloušťky stěny ' je třeba dbát na to, aby tloušťka t₁ byla v modelu vždy přiřazena nižší čáře. Tloušťce stěny t₂ se přiřadí linie s vyšším číslem linie.

Základní kontrolovaný obvod

V této kategorii máme možnost ručně zadat kritický obvod pro posouzení desky nebo základu (desky stropu).

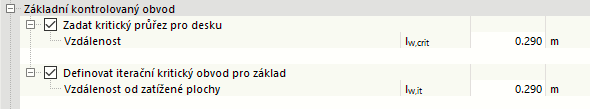

Definujte kritický obvod pro desku a základ

Zpravidla není nutné žádné ruční zadávání, protože program stanoví kritický obvod automaticky. Zadávací pole jsou tak přístupná až poté, co jste tuto funkci aktivovali.

Střední účinná výška

Statická výška d se zpravidla stanoví v bodě připojeného uzlu. U ploch s proměnnou tloušťkou plochy však může být nutné upravit oblast ' pro zaznamenání statické účinné výšky '. Poté lze upravit 'Vzdálenost od ložné plochy' tak, aby se v případě potřeby použila nižší statická výška.

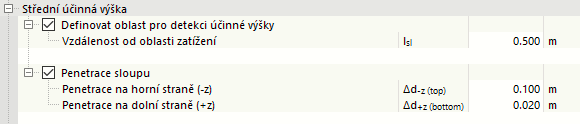

Zadejte střední statickou účinnou výšku

Pro zohlednění prostupu sloupu železobetonového sloupu do železobetonové desky lze například zadat ' hloubku proniknutí sloupu '. Vypočítaná statická výška d se pak při výpočtu redukuje o zadané hodnoty Δd.

Výztuž na protlačení

V této kategorii lze zadat 'minimální vzdálenost mezi řadami výztuže' s_{r, min}, která se použije při stanovení případné potřeby smykové výztuže na protlačení. Přednastavená je minimální vzdálenost 10 cm.

Nutná výztuž proti protlačení - Únosnost na protlačení

Pro stanovení únosnosti ve smyku při protlačení existují dvě možnosti:

• ' Najetí na stávající podélnou výztuž ': Program použije stávající podélnou výztuž, která byla vložena pro oblast v uzlu protlačení.
• 'Výpočet nutné podélné výztuže pro vyloučení výztuže proti protlačení': Program automaticky zvětší podélnou výztuž, aby nebylo nutné používat smykovou výztuž.

Minimální výztuž podle normy

Pokud je požadována smyková výztuž na protlačení, zohlední se standardně 'minimální smyková výztuž podle 9.4.3 (2)'. Pokud však není únosnost V_{Rd, c} překročena o V_Ed, nemá toto nastavení žádný vliv na posouzení uzlu.

Při posouzení podle DIN EN 1992-1-1 lze aktivovat ohybové momenty ' podle 6.4.5 NA.6 '. Tímto způsobem se ze smykového zatížení na protlačení V_Ed určí minimální ohybový moment, pro který se spočítá potřebná podélná výztuž. Výsledek se integruje do 'Navigátoru - Výsledky' do zobrazení potřebné podélné výztuže.
