Punching

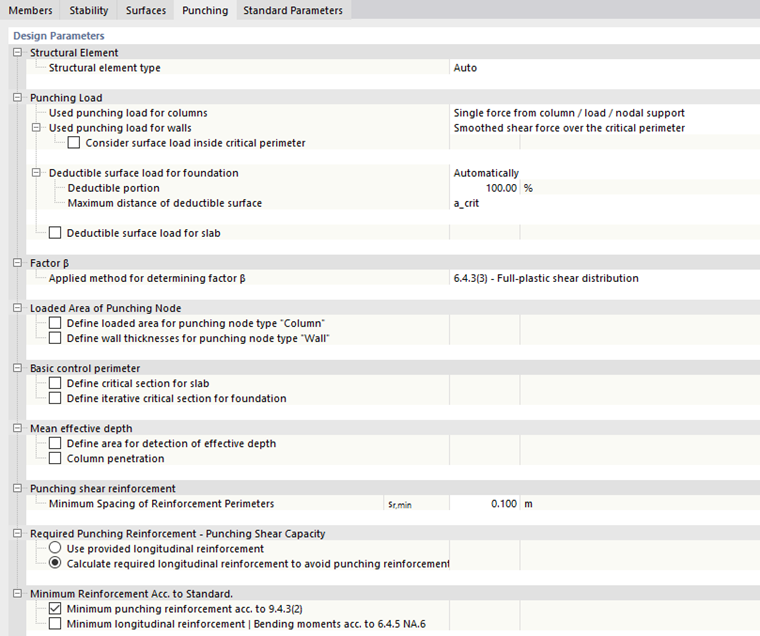

'承载能力极限状态配置'的选项卡中的冲切选项卡管理着楼板或基础抗冲切设计的配置。 冲切设计可以用于点荷载和线荷载。

'设计参数'分为几个类别。

构件

程序会尝试自动识别组件类型并在设计中考虑相关情况 - 板或基础。

您也可以在列表中手动设置类型。 如果由于特殊的星座,算法无法正确捕捉模型中的边界条件,则必须执行此操作。

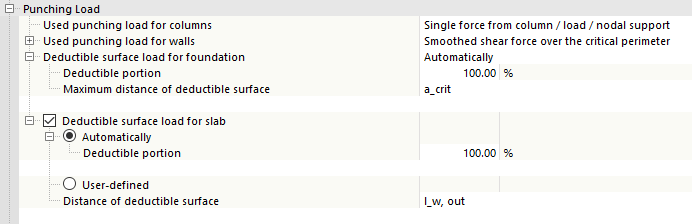

冲切荷载

该条目包含几个子条目,其中包含计算冲切荷载的重要参数。

柱使用冲切荷载

默认情况下,柱子上的冲切剪切荷载是直接从柱子的法向力推导出来的。 或者,您可以切换到在临界周长中应用剪力。

您可以选择平滑和非平滑的剪力方向。 您可以选择考虑'在临界周长内的面荷载',以确定在冲切荷载 VEd的临界周长和荷载导入点之间缺失的荷载份额。

墙使用冲切荷载

该设置会影响墙角和墙端的冲切设计。 计算冲切荷载时,使用平滑后的临界周长内的剪力曲线作为标准。 或者,您可以切换到不平滑的剪力曲线。

程序会尝试根据荷载分布自动确定面上的面荷载。 通过勾选'考虑临界周长内的面荷载'复选框,您也可以手动指定在冲切荷载 VEd的临界周长和作用点之间缺少的荷载份额。 为此,请勾选'用户自定义'选项,然后在输入栏中输入面荷载。

信息

面荷载的用户定义规范影响分配有该阻力配置的所有节点。 如有疑问,请使用多个配置并将它们专门分配给对象。

可承受基础面荷载

在该类别中,您可以控制在设计基础底板时程序如何处理在的临界周长内有利的面荷载。 如果对单个柱进行设计,则柱的法向力作为冲切荷载,如上所述。 可以从该冲切荷载中减去与临界周长内有利土压力相关的荷载。 通常,该面荷载'由面上的荷载分布自动确定'。 或者,您也可以指定值 ' 用户自定义的 '。

从冲切荷载 VEd中减去面荷载的'可扣除部分'预设为 100%: 假设在设计基础或楼板时,反复确定临界周长的位置。 如果您根据需要定义临界周长的位置(例如 1.0 * d),则可以将免赔额部分更改为 50%。

临界周长crit预设为可移动面 ' 的最大距离 '。 这样,迭代确定的临界周长位置就被应用了。 或者,您可以在列表中切换到选项 'k * d'。 即使用静高度 (' d ') 的倍数 (' k ') 作为可扣除面荷载的临界周长。 默认设置为 ' 1.0 * d ';必要时调整系数 k。

信息

请注意,用户定义的面荷载和临界周长的位置会影响所有分配了该承载力配置的节点。

板的可扣除面荷载

此选项对应于章节可扣除地基的面荷载中描述的选项。 这样可以在存在有利的面荷载时减小'板'类型的构件的冲切荷载。 该功能默认关闭。

系数 β

默认情况下,荷载增加系数 β 使用第 ' 部分 6.4.3 (3) - 全塑性剪应力分布 ' 中的公式确定。 但是,在列表中也有其他选项可供选择。

  • ' 6.4.3 (6) - 常数系数按照图 6.21N ': 程序根据确定的几何形状(拐角、边缘、中心、墙端或墙角)将恒定的近似值应用于各个节点。

重要

程序不会检查关于系统位移或跨度 lx和 ly的近似值是否适用于点支撑板。

  • ' 按扇形法计算 ': 在技术文章 使用扇形模型 确定荷载增加系数 β 用于 RF-PUNCH Pro 中对此方法进行了描述,这同样适用于 RFEM 6 is。
  • ' 用户定义 ': 可以手动设置荷载增加系数 β。

信息

在此还要注意,荷载增加系数会影响分配给该承载能力配置的所有节点。 如有必要,可以使用多个配置并将它们专门分配给对象。

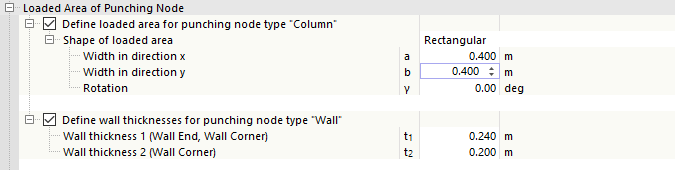

冲切节点荷载面积

通常,冲切点的几何形状(例如连接的柱子的尺寸)直接由柱子的横截面确定。 如果要在设计中使用不同的尺寸,请激活该选项。 冲切节点类型'柱'和'墙'可以单独指定。

手动定义荷载作用面的几何形状。 这将覆盖从拓扑中确定的所有节点的尺寸(分配给该配置)。

您也可以使用该功能来计算在设计上没有标注的节点荷载或线荷载。

在输入壁厚 ' 时要注意,厚度 t1总是分配给模型中编号较小的线。 壁厚 t2分配给线编号较大的线。

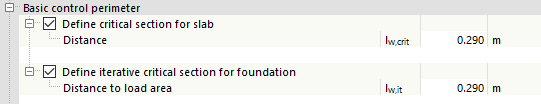

临界截面

在此类别中,您可以手动指定临界周长,以便设计板或基础(楼板)。

通常不需要手动输入,因为程序会自动确定临界周长。 因此只有在激活该功能后才能访问输入栏。

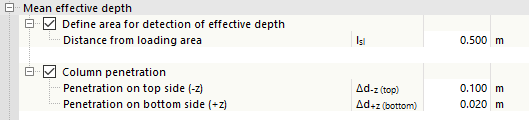

平均有效高度

通常,静态高度 d 在连接的节点处确定。 但是,对于具有可变面厚度的面,可能需要调整区域 ' 以记录静力有效高度 '。 然后您可以调整'到荷载面的距离',以便在必要时应用较小的静态高度。

例如,要考虑钢筋混凝土柱穿透到钢筋混凝土板中,可以定义'柱穿透深度'。 然后在计算过程中将计算出的静态高度 d 减去给定的值 Δd。

冲切钢筋

在该类别中,您可以定义'钢筋行之间的最小距离' sr, min ,在计算可能需要的抗冲切配筋时使用该距离。 最小距离预设为 10 cm。

所需冲切配筋 - 冲切承载力

确定冲切承载力的方法有两种:

  • ' 接近现有纵向钢筋 ': 程序应用在冲切节点处插入的现有纵向钢筋。
  • '计算避免冲切钢筋所需的纵向钢筋': 程序会自动增加纵向钢筋,以避免需要冲切配筋。
重要

通过冲切验算,添加在节点处输入的所有钢筋区域,并作为现有纵向钢筋应用在冲切点背向荷载的一侧。

最小配筋面积根据规范

如果需要抗冲切配筋,则默认考虑'根据 9.4.3(2)' 的最小冲切配筋。 但是,只要 VEd不超过承载能力 VRd,c ,则该设置对节点的设计没有影响。

在按照 DIN EN 1992-1-1 进行设计时,可以根据 6.4.5 NA.6 ' 激活弯矩 '。 这样可以从冲切荷载 VEd中确定最小弯矩,并计算所需的纵向钢筋。 在'导航 - 结果'中显示所需的纵向钢筋。
