有效长度

对于杆件的稳定性分析,无论是模型柱法还是名义曲率 法,都需要定义有效长度。 如果为杆件分配有效长度,则在进行稳定性分析时会考虑相应的边界条件和有效长度。 然后使用该稳定性分析的内力进行截面设计。

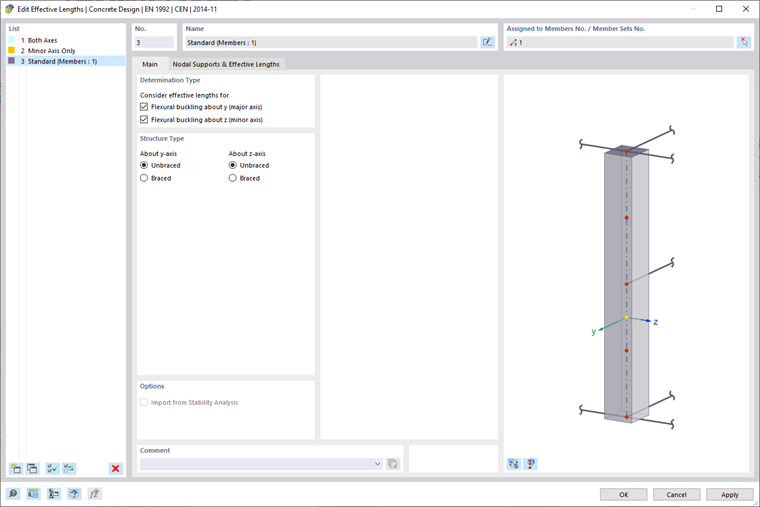

基本

基本规范必须在基本选项卡中进行。 您可以在 nodal-supports 节点支座和有效长度 选项卡中输入有效长度系数和支座条件。

信息

输入选项在#extbookmark 手册|图片026561|您在基本模型数据中指定的标准#。 因此,并非所有选项都始终可用。

定义类型

使用复选框可以指定要检查杆件(或杆件集)的失稳形式。 在受压情况下,绕长轴或短轴的受弯屈曲会成为主导因素。

如果取消激活一种失效模式,'结构类型'选项卡和'节点支座和有效长度'选项卡中的相应选项也会被取消激活。 此类失效不在设计中考虑。

结构类型

使用在该部分中的复选框可以确定杆件'的系统是'可动'还是'不可动'。 对于两个屈曲方向,可以分别指定该参数。 结构类型会影响等效弯矩 M0e按照 EN 1992-1-1 中的 5.8.8.2 (2) 计算。 (5.32) 。

选项

通过“从稳定性分析导入”复选框,您可以根据屈曲模式应用有效的长度系数。 在附加寄存器 stabilityImportTab 从稳定性分析导入 中进行相应的输入。

信息

如果使用了附加模块 [结构稳定性 已被激活(需要许可证)。

节点支座和有效长度

节点支座和有效长度选项卡中,您可以定义稳定性分析的边界条件和有效长度系数。

杆件约束情况和有效长度 - 抗火

杆件(或杆件集)的支座定义了稳定性分析的边界条件。 此外,节点支座用于将杆件细分为段。

信息

对于柱,默认设置始终为节点支座。 模型中没有采用节点支座! 因此,大多数情况下需要手动调整。

要定义支座,您可以从'支座类型'列的列表中选择典型的变型。 或者,在' 固定 ' 列中单独选中相应的复选框(固定存储)或取消选中(无存储)。

您可以定义杆件始端和末端的节点支座。 如果杆件由杆件本身上的节点支撑,请选中'中间节点'复选框(见图image026885 按管段定义有效长度系数)。 杆件集中的杆件和'在杆件上'类型的节点被认为是中间节点(见章节 # nodeOnMemberTab 节点 的 RFEM 手册)。

中间节点的定义不是根据节点编号,而是根据杆件上的顺序: '。 1 '表示从杆件' 始端的第一个中间节点。 2' 第二个中间节点,以此类推'多余的输入或节点将被忽略。

信息

node 支座和有效长度是“类型”。 它们可以分配给几种不同类型的杆件和杆件集。 段和中间节点总是从杆件的始端计算。

使用 插入行 按钮,可以在所选线的上方插入一个新的中间节点。 要删除中间节点,请选择线,然后单击 删除 按钮。 表格的快捷菜单还提供了编辑行的选项。

使用 多选 按钮,可以在模型中选择一个杆件或杆件集,将中间节点的数量传递到表格中。 如果有效长度已经分配给杆件,则可以通过 单独选择 按钮选择一个节点。 然后在表格中选择相关的临时仓储设施所在的行(如果有)。

提示

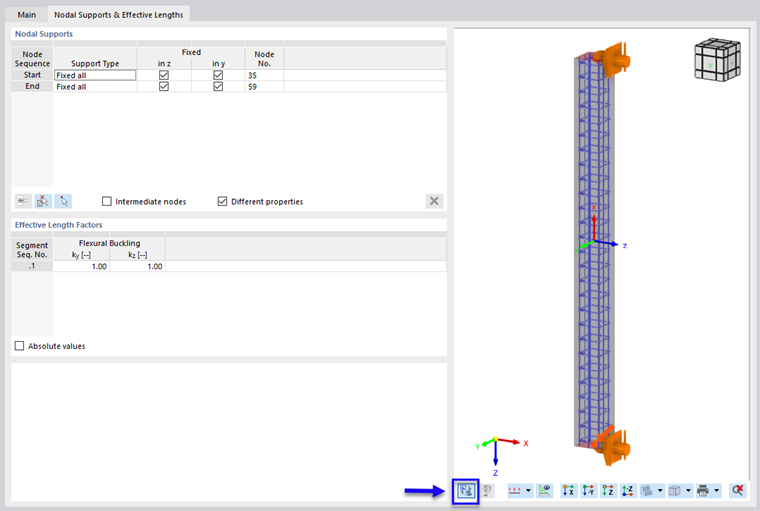

如果为杆件分配了有效长度,则可以在对话框图形中点击 模型视图 按钮检查支座和轴(参见 image026657 定义节点支座和有效长度 ).

有效长度系数

根据节点支座的数量调整“有效长度系数”表。 如果没有定义中间节点,则只有一个“段”。 对于不同的破坏模式,您可以通过使用增加或减少有效长度的系数来调整该段的有效长度系数以适应边界条件。

信息

每种失效模式的屈曲长度系数都预设为1.0 。 有效长度不是取自模型或节点支座定义! 因此,大多数情况下需要手动调整。

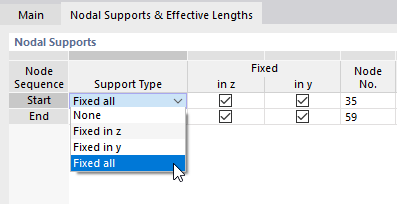

中间节点处的支座(参见图片 image026877 选择支座类型 )根据不同的破坏工况将杆件或杆件集分成几个段:

  • 无: 管片编号的有效长度系数1 适用于以下所有管段
  • z 方向固定: 绕 y 轴屈曲的单个屈曲长度系数 ky
  • 固定在 y 轴上: 绕 z 轴屈曲的屈曲长度系数 kz
  • 总体牢固: 两个屈曲方向和所有管段的屈曲长度系数

如果在表格 ' 节点支座 ' 中没有相应的中间支座,则箭头表示截面有效长度系数。 您可以在表格行中定义各个管段的有效长度系数,从而调整截面的有效长度。

用于计算该管片中某个位置的失效模式的有效长度是管片长度乘以相应的有效长度系数。

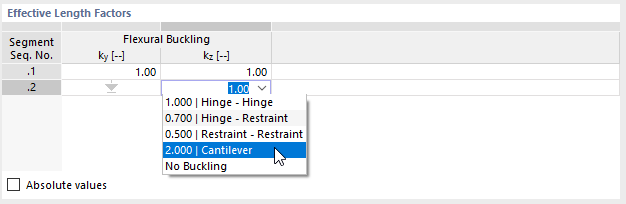

输入每个管段的有效长度系数,该系数对绕 y 轴或 z 轴的屈曲起到决定性作用。 典型的有效长度系数也可以从列表中选择。

您也可以为有效长度指定'绝对值'。 请注意,这些值适用于所有分配的对象。 与有效的长度系数相比,实际的管段长度没有相对调整! 因此,应优先使用有效长度系数而不是绝对值。

在目前的开发阶段,还不支持使用方法 kA -kB自动计算混凝土结构的有效长度。

从稳定性分析中导入

如果您激活了选项卡[[中的相应复选框,则导入自稳定性分析选项卡可用。 您可以在此处选择要应用有效长度系数 ky或 kz的屈曲形状和杆件。

绕轴

振型是荷载工况或荷载组合的属性。 首先,在“荷载工况/荷载组合”列表中选择屈曲模式控制哪种荷载工况。 该列表只包含荷载工况和荷载组合以及指定的稳定性分析。 您可以为每个主轴定义特定荷载工况的振型。

在下一步中,定义主导的“模式编号”。 振型列表适用于所有计算的荷载工况和荷载组合。

使用按钮 选择振型 在工作窗口中可以显示振型。

最后在列表中选择'杆件编号'。 您也可以在工作窗口中使用 单独选择 按钮以图形方式定义杆件。

有效长度系数

下表显示了从稳定性分析导入的两个主轴的有效长度系数。 如果要调整数值,请激活'关于轴'部分中的'自定义'复选框。 这样,文本框就可以访问了。

此处显示的有效长度系数将被转移到选项卡 nodal-supports 节点支座和有效长度 中,并且不能再编辑。 通过选项'绝对值',您也可以根据稳定性分析的结果使用杆件的有效长度 Lcr, y和 Lcr, z 。 例如,如果要将有效长度应用到杆件集上,则可以使用该选项。
