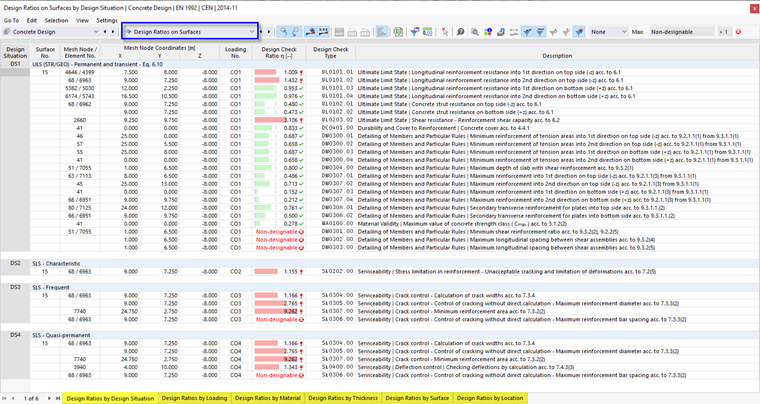

面设计利用率类别中的结果表包含使用相应设计利用率的设计验算的结果数据。
Die Flächenergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Flächeneigenschaften (Materialien, Dicken)
- Objekte (Flächen, FE-Netzpunkte)
面编号
Für jedes Nachweiskriterium wird die Nummer der Fläche angegeben, die die größte Ausnutzung aufweist.
Netzknoten / Element Nr.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde. Eine zweite Nummer bezeichnet das am FE-Knoten anschließende finite Element, falls dort abweichende bemessungsrelevante Schnittgrößen vorliegen.
网格节点坐标
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
设计状况(荷载组合类型)
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
荷载工况/结果组合
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
设计利用率
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
设计验算类型
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. Beispielsweise tragen die Nachweise der Tragfähigkeit die Kennung 'UL', die Gebrauchstauglichkeitsnachweise die Kennung 'SE' und die Nachweise der Konstruktionsregeln die Kennung 'DM'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
设计验算公式
Diese Spalte können Sie im 【结果表管理器】 中的设置。 Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
说明
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
提示
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse nach Grenzzustand filtern
Je nach Filtereinstellung im Ergebnistabellen-Manager werden die Ergebnisse aller oder nur ausgewählter Nachweisarten angezeigt werden (beispielsweise nur Tragfähigkeit).
Mit den Schaltflächen in der Tabellen-Symbolleiste können Sie die Ergebnisse auch direkt nach Tragfähigkeit, Gebrauchstauglichkeit sowie Bewehrungsregeln filtern. Sie sind zugänglich, wenn Nachweise für die entsprechenden Grenzzustände vorliegen.
| 按键 | 功能 |
|---|---|
|
Blendet Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus |
|
Blendet Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus |
|
Blendet Ergebnisse für Bewehrungsregeln und konstruktive Details ein oder aus |
Ergebnisse nach Ausnutzung filtern

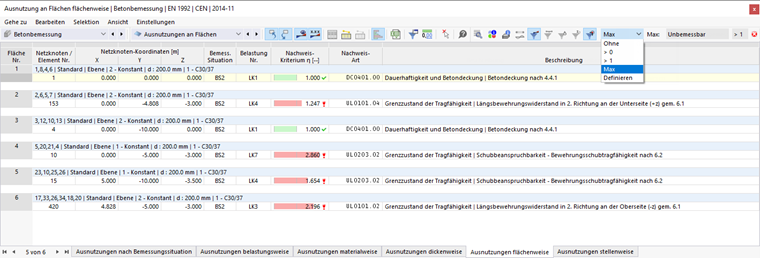

Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur der maßgebende Nachweis ausgegeben.
Sie können in dieser Liste auch eigene Filteroptionen im Format > #.## definieren. Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
