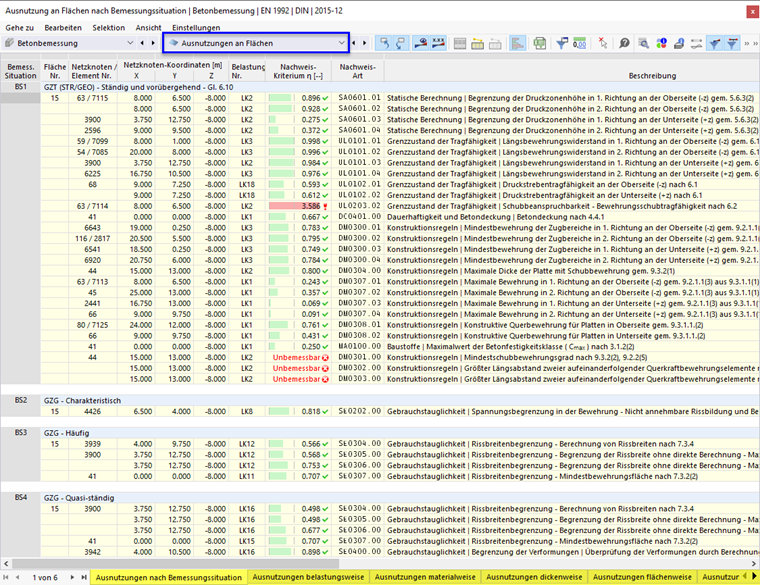

Die Ergebnistabellen der Kategorie Ausnutzungen an Flächen enthalten die Ergebnisdaten zu den geführten Nachweisen mit den jeweiligen Ausnutzungen.
Die Flächenergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Flächeneigenschaften (Materialien, Dicken)
- Objekte (Flächen, FE-Netzpunkte)
Fläche Nr.
Für jedes Nachweiskriterium wird die Nummer der Fläche angegeben, die die größte Ausnutzung aufweist.
Netzknoten / Element Nr.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde. Eine zweite Nummer bezeichnet das am FE-Knoten anschließende finite Element, falls dort abweichende bemessungsrelevante Schnittgrößen vorliegen.
Netzknoten-Koordinaten
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. Beispielsweise tragen die Nachweise der Tragfähigkeit die Kennung 'UL', die Gebrauchstauglichkeitsnachweise die Kennung 'SE' und die Nachweise der Konstruktionsregeln die Kennung 'DM'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Tipp
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse nach Grenzzustand filtern
Je nach Filtereinstellung im Ergebnistabellen-Manager werden die Ergebnisse aller oder nur ausgewählter Nachweisarten angezeigt werden (beispielsweise nur Tragfähigkeit).
Mit den Schaltflächen in der Tabellen-Symbolleiste können Sie die Ergebnisse auch direkt nach Tragfähigkeit, Gebrauchstauglichkeit sowie Bewehrungsregeln filtern. Sie sind zugänglich, wenn Nachweise für die entsprechenden Grenzzustände vorliegen.
| Schaltfläche | Funktion |
|---|---|
|
Blendet Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus |
|
Blendet Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus |
| Blendet Ergebnisse für Nachweise des Brandschutzes ein oder aus (in Vorbereitung) | |
|
Blendet Ergebnisse für Erdbebennachweise ein oder aus (in Vorbereitung)--> |
|
Blendet Ergebnisse für Bewehrungsregeln und konstruktive Details ein oder aus |
Ergebnisse nach Ausnutzung filtern
Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur der maßgebende Nachweis ausgegeben.
Sie können in dieser Liste auch eigene Filteroptionen im Format > #.## definieren. Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
