Sie können die vorhandenen Bewehrungen von Stäben, Stabsätzen und Repräsentanten als Bewehrungsauszug darstellen. Hierzu bietet das Programm mehrere Möglichkeiten.
Arbeitsfenster

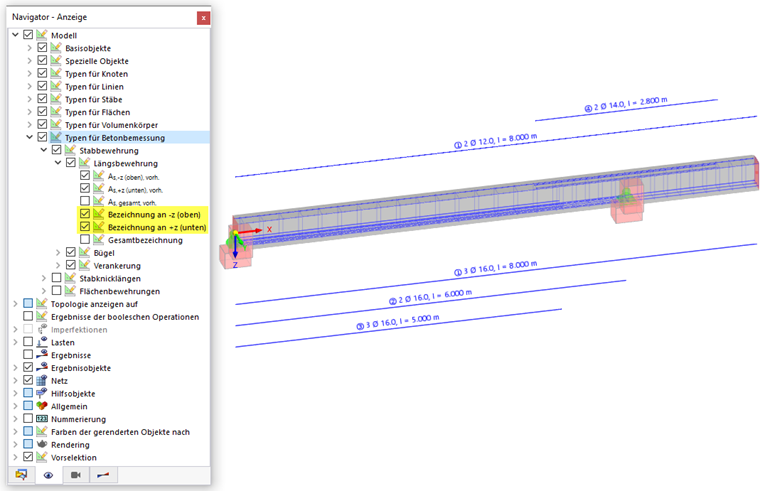

Wechseln Sie in den Navigator - Zeigen. Aktivieren Sie in der Kategorie Modell die Typen für Betonbemessung, um die Bewehrungsstäbe im Modell anzuzeigen.
Für die Stabbewehrung können Sie auswählen, welche Bewehrungsarten der Längsbewehrung dargestellt werden sollen. Wenn Sie zusätzlich die Kontrollfelder Bezeichnung an -z (oben) und Bezeichnung an +z (unten) anhaken, werden die einzelnen Positionen als Bewehrungsauszug am Modell angetragen. Die Positionen sind durchnummeriert. An den Positionsstäben können Sie die Anzahl und den Durchmesser der gleichartigen Bewehrungsstäbe ablesen.

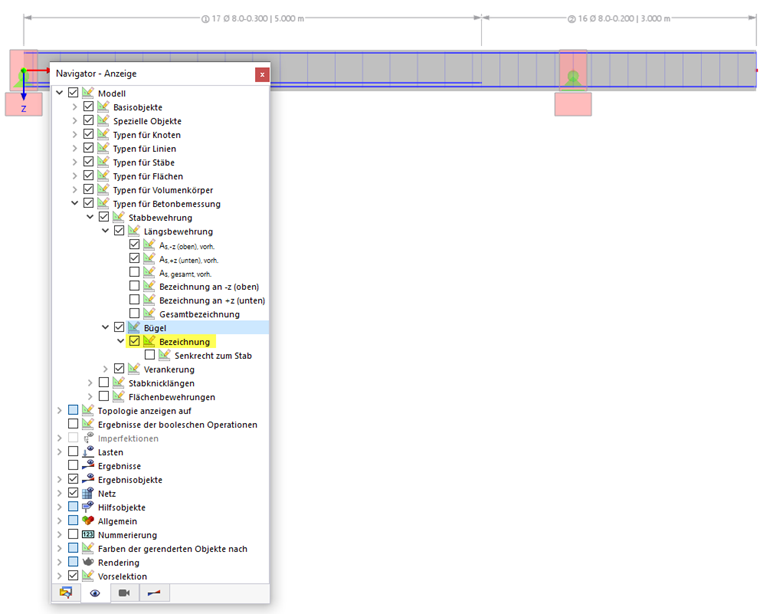

Um den Bewehrungsauszug für die Bügel darzustellen, aktivieren Sie das Kontrollfeld Bezeichnung für diese Unterkategorie.
Fenster 'Bewehrungsanordnung'

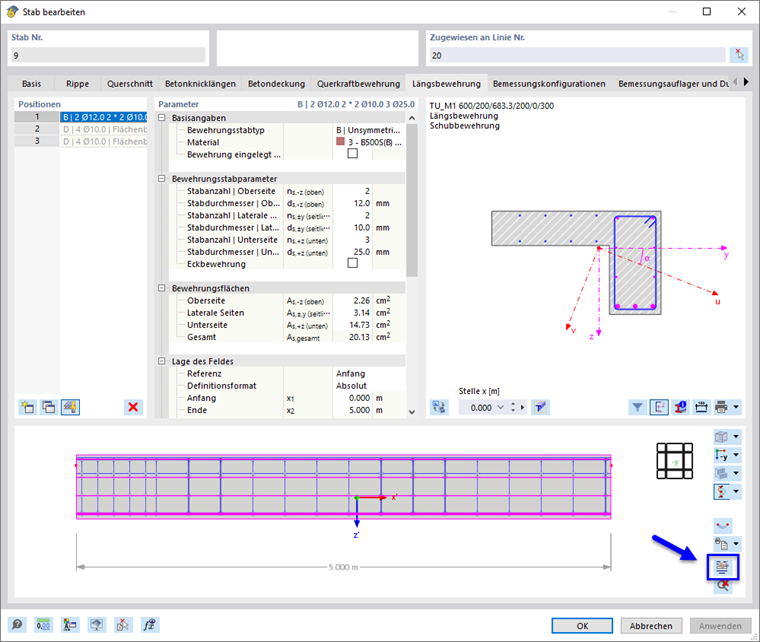

Doppelklicken Sie den Stab im Arbeitsfenster, um den Dialog Stab bearbeiten aufzurufen. Wechseln Sie in das Register Längsbewehrung oder Querkraftbewehrung mit der Darstellung der Stabbewehrung.
Rufen Sie dort mit der Schaltfläche
das Fenster 'Bewehrungsanordnung' auf.

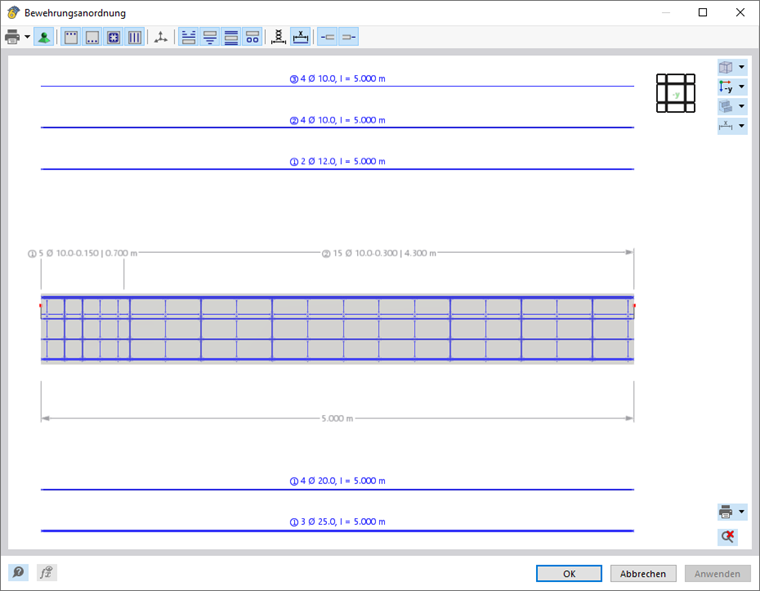

In diesem Fenster können Sie festlegen, welche Bewehrungsarten und Bewehrungsbezeichnungen für gleichartige Bewehrungsstäbe ("Positionsstäbe") dargestellt werden sollen. Die Positionen sind durchnummeriert.
Zum Anpassen der Ansicht stehen alle Mausfunktionen zur Verfügung, die im Kapitel Grafiksteuerung des RFEM-Handbuchs beschrieben sind. Damit können Sie die Bewehrung des Stabes gezoomt oder räumlich darstellen.
Die Schaltflächen in der Symbolleiste sind mit folgenden Funktionen belegt:
| Schaltfläche | Funktion |
|---|---|
|
Ermöglicht das Drucken der Grafik in verschiedenen Varianten |
|
Blendet die Bemessungsauflager ein oder aus |
|
Stellt die obere Bewehrung dar oder blendet sie mitsamt Positionsstäben aus |
|
Stellt die untere Bewehrung dar oder blendet sie mitsamt Positionsstäben aus |
|
Stellt die seitliche (konstruktive) Bewehrung dar oder blendet sie mitsamt Positionsstäben aus |
|
Stellt die Bügelbewehrung dar oder blendet sie mitsamt Positionsbügeln aus |
|
Blendet die Stabachsen ein oder aus |
|
Blendet die Bezeichnungen der oberen Bewehrung ("Positionsstäbe") ein oder aus |
|
Blendet die Bezeichnungen der unteren Bewehrung ("Positionsstäbe") ein oder aus |
|
Blendet die Bezeichnungen der seitlichen (konstruktiven) Bewehrung ein oder aus |
|
Blendet die Bezeichnungen der Bügelbewehrung ("Positionsbügel") ein oder aus |
|
Stellt die Bezeichnungen der Bügelbewehrung parallel oder senkrecht zum Stab dar |
|
Blendet die Stabbemaßung ein oder aus |
|
Blendet die Verankerungslängen am Anfang der Bewehrungsstäbe ein oder aus |
|
Blendet die Verankerungslängen am Ende der Bewehrungsstäbe ein oder aus |
Tabelle 'Bewehrungspunkte'

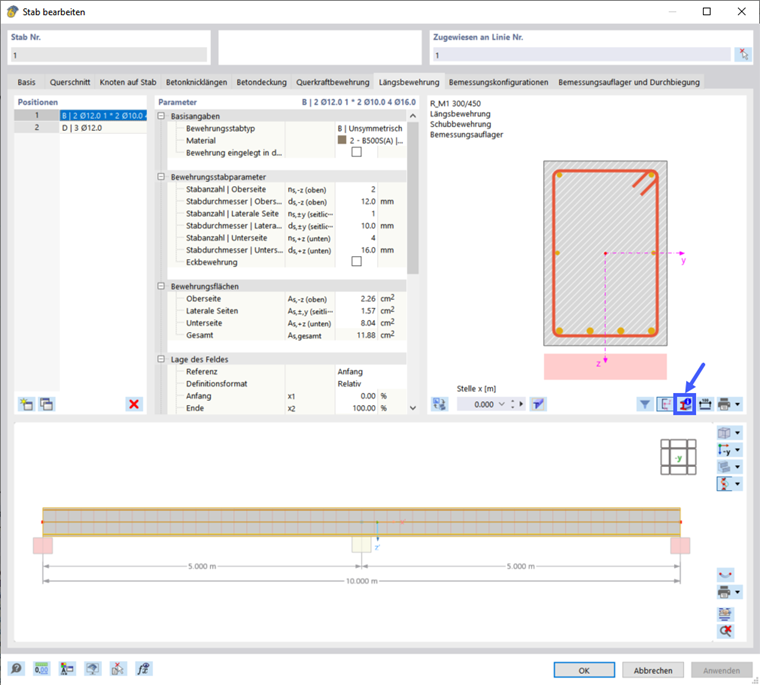

Rufen Sie im Register Längsbewehrung oder Querkraftbewehrung des Dialogs 'Stab bearbeiten' mit der Schaltfläche
das Fenster Querschnittswerte auf.

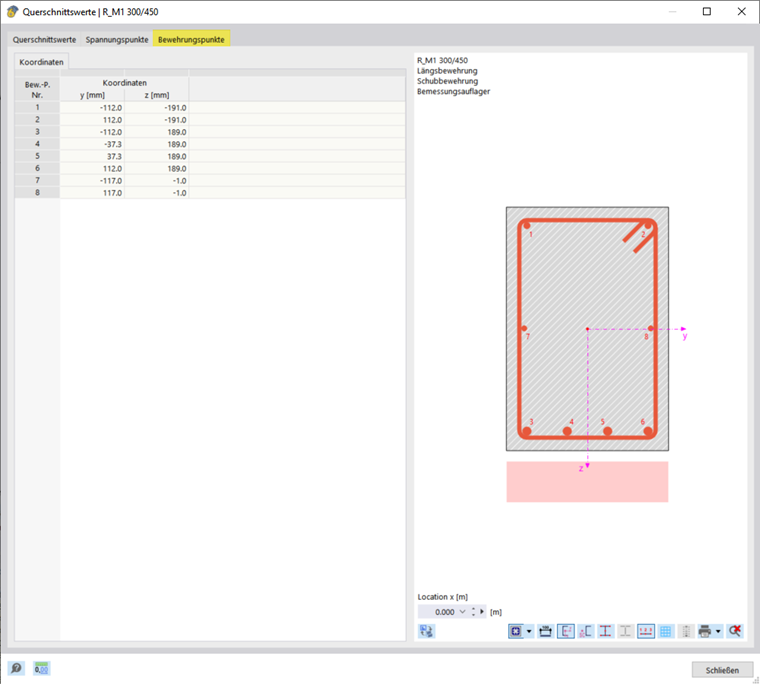

Wechseln Sie in das Register Bewehrungspunkte. Dort sind die Mittelpunkt-Koordinaten der einzelnen Bewehrungsstäbe in einer Tabelle zusammengefasst. Sie sind auf den Schwerpunkt des Querschnitts bezogen.

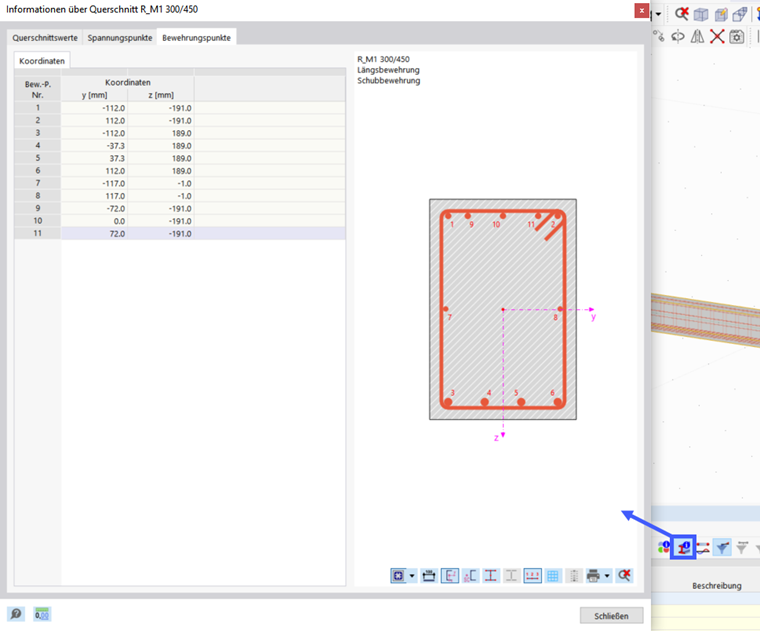

Das Fenster 'Querschnittswerte' ist auch über die Tabellen der Kategorie 'Betonbemessung' zugänglich.

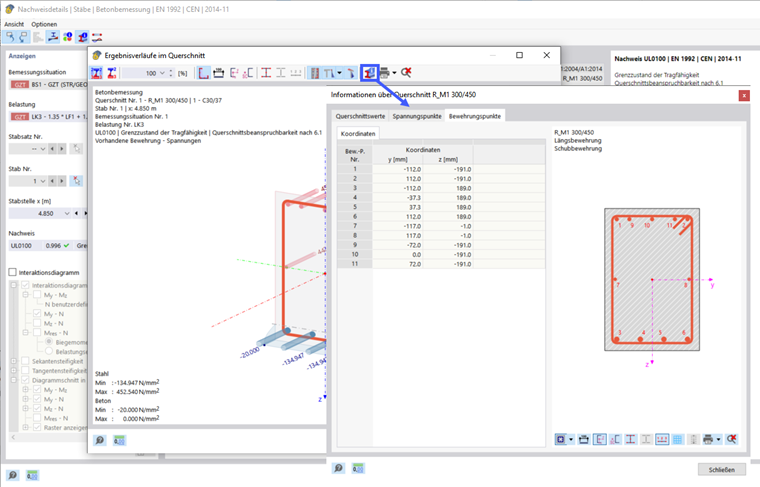

Auch in den Nachweisdetails und im Fenster Ergebnisverläufe im Querschnitt können Sie das Fenster 'Querschnittswerte' über die Schaltfläche
aufrufen.
