Армирование стержней, блоков стержней и репрезентантов можно оценить в качестве подробностей армирования. Для этого программа предлагает несколько вариантов.
рабочее окно
Переключить на навигатор – Изобразить. В категории « Модель » активируйте тип « Типы для расчёта железобетонных конструкций» , чтобы отобразить арматурные стержни в модели.

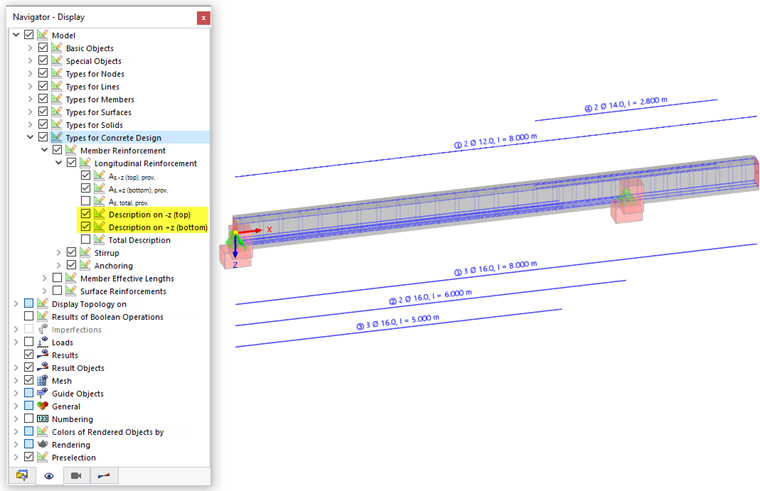

Для армирования стержня можно выбрать, какие типы продольной арматуры будут отображаться. Если вы также отметите флажки Описание на -z (сверху) и Описание на +z (снизу) , отдельные позиции применяются к модели в качестве деталей арматуры. Позиции последовательно пронумерованы. На конструктивных стержнях хорошо видно количество и диаметр подобных стержней.

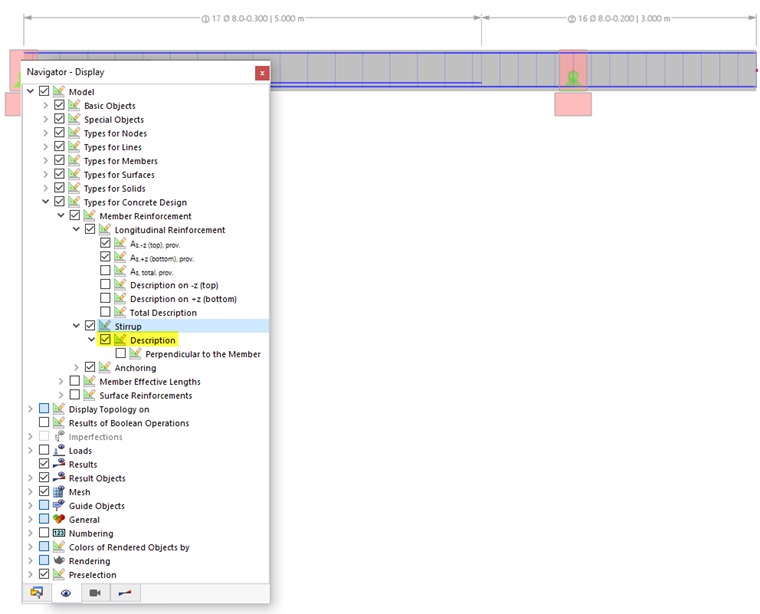

Чтобы отобразить подробности армирования для хомутов, отметьте флажок Описание для данной подкатегории.
Окно «Расположение арматуры»
Дважды щелкните на стержень в рабочем окне, чтобы открыть диалоговое окно Изменить стержень. Перейдите на вкладку Продольная арматура или Поперечная арматура , чтобы увидеть армирование стержня.
Нажмите на
чтобы открыть окно «Расположение арматуры».
В этом окне можно задать, какие типы арматуры и описания должны отображаться для похожих стержней («стержни позиции»). Позиции последовательно пронумерованы.
Для настройки изображения можно использовать все функции мыши, описанные в главе {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000020 Управление графикой]] Руководство пользователя RFEM. Данная функция позволяет изобразить армирование стержня в увеличенном или пространственном виде.
Кнопки на панели инструментов имеют следующие функции:
кнопка | Функция |
---|---|
![]() |
Различные варианты печати графики |
![]() |
Показывает или скрывает расчетные опоры |
![]() |
Показать или скрыть верхнюю арматуру включая позицию стержней |
![]() |
Показать или скрыть нижнюю арматуру включая позицию стержней |
![]() |
Показать или скрыть боковую (конструктивную) арматуру, включая конструктивные элементы |
![]() |
Показать или скрыть армирование хомутами, включая положение хомутов |
![]() |
Показать или скрыть оси стержня |
![]() |
Показывает или скрывает описания верхней арматуры («позиция стержней») |
![]() |
Показывает или скрывает описания нижней арматуры («то есть стержни») |
![]() |
Показывает или скрывает описания бокового (конструктивного) армирования |
![]() |
Показать или скрыть описания армирования хомутами («положение хомутов») |
![]() |
Отображение описаний армирования хомутами, параллельного или перпендикулярного стержню |
![]() |
Показать или скрыть размеры стержня |
![]() |
Показать или скрыть длину анкеровки в начале стержней |
![]() |
Показать или скрыть длину анкеровки на конце арматурных стержней |
Таблица 'Точки армирования'
Во вкладке Продольная арматура или Поперечная арматура диалогового окна 'Изменить стержень' нажмите кнопку
, чтобы открыть окно Свойства сечения.

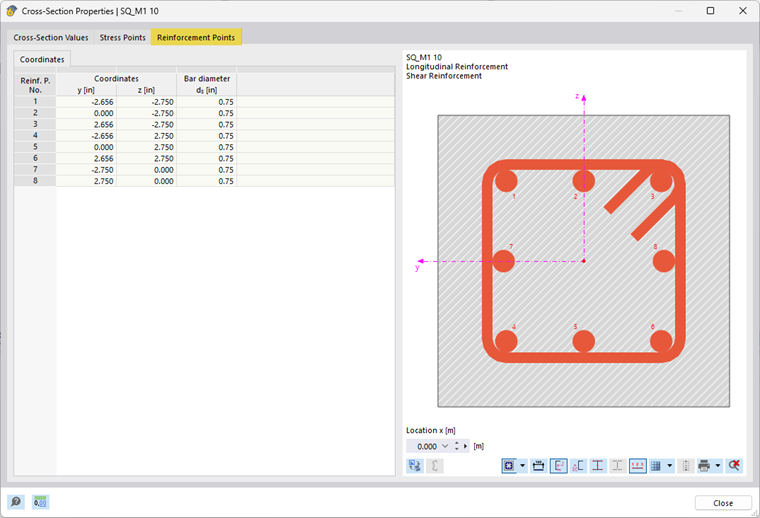

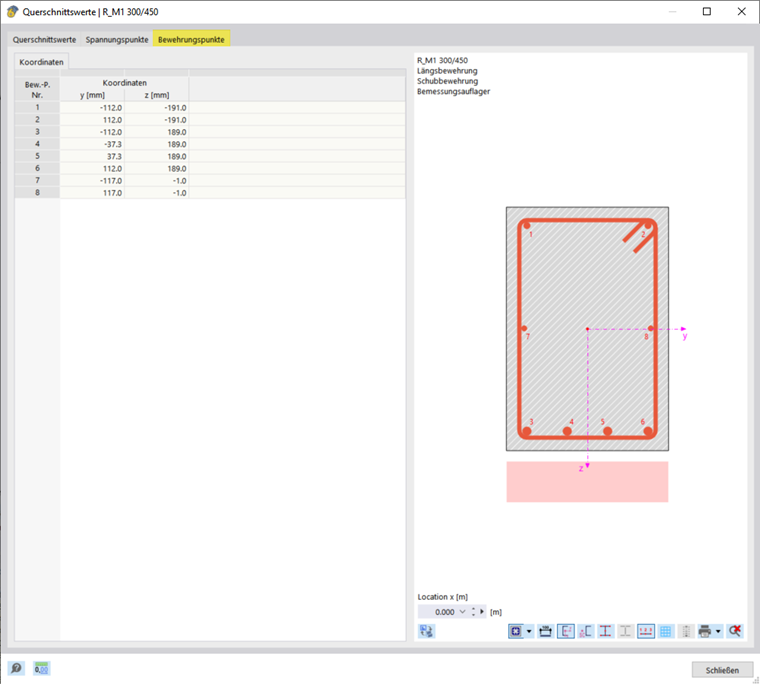

Переключитесь на вкладку Точки армирования. Координаты центральной точки отдельных арматурных стержней приведены в таблице. Они относятся к центру тяжести сечения.

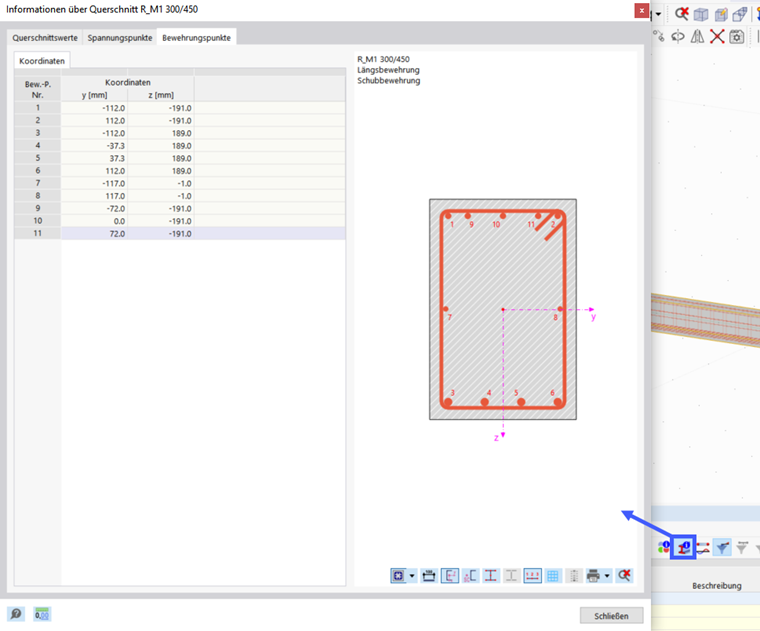

Окно 'Характеристики сечения' можно открыть также через таблицы категории 'Расчёт железобетонных конструкций'.

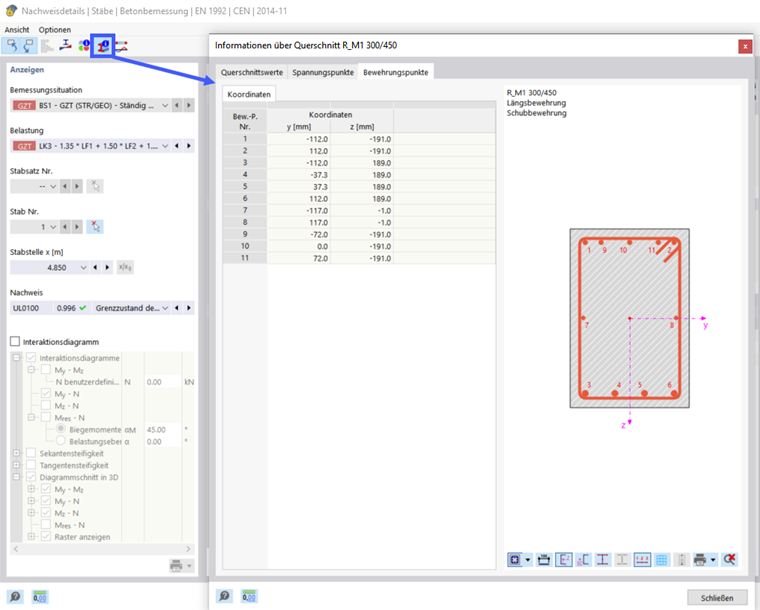

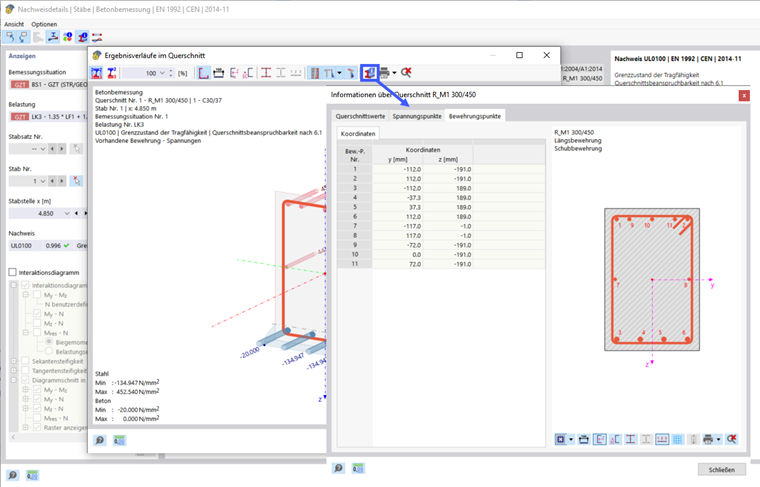

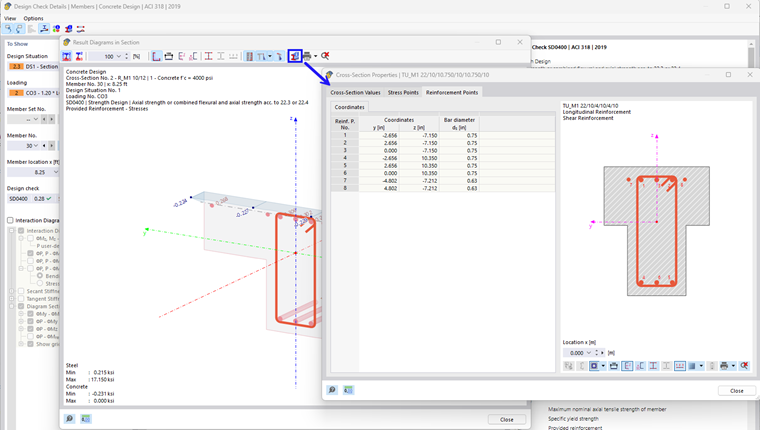

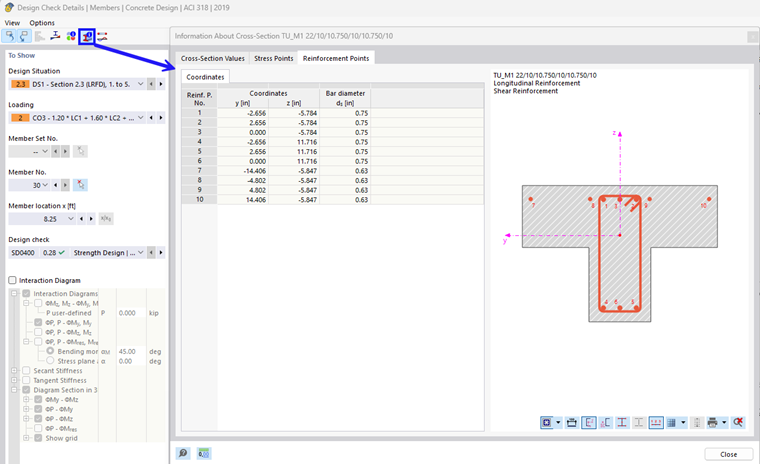

Окно 'Величины сечения' можно также открыть в окне {%://000561 Подробности расчета]] и в окне {%://000560 Диаграммы результатов в сечении]] с помощью кнопки
кнопка списка.
