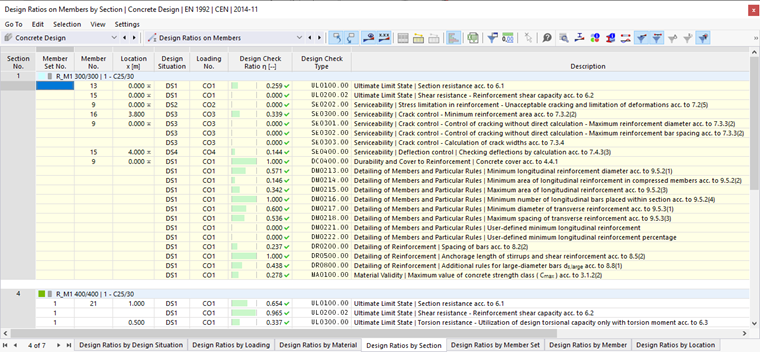

Таблицы результатов расчетных соотношений категорий на стержнях содержат данные результатов для выполненных расчетов с соответствующими расчетными соотношениями.
Результаты для стержней сортируются во вкладках по следующим критериям:
- Нагрузки (расчетные ситуации, сочетания нагрузок)
- Свойства стержней (материалы, сечения)
- Объекты (наборы стержней, стержни, местоположения стержней x)
Набор стержней №/№
Для каждого критерия расчета указывается количество стержней (если они рассчитаны) и стержня с наибольшим коэффициентом использования.
Место x
В каждом случае указывается положение x в стержне, для которого была определена максимальная загрузка. Следующие места x актуальны для табличного вывода:
- Начальный и конечный узел
- Промежуточные баллы результатов стержней (если они определены)
- Разделение персонала по Настройки сетки для стержней
- Экстремальные величины внутренних сил
Расчетная ситуация
В этом столбце указаны номера расчетных ситуаций , для которых доступны отдельные соотношения.
Нагрузки
Указываются номера сочетаний нагрузок или расчетных сочетаний, которые являются решающими для соответствующих расчетов.
критерий расчета
В этом столбце указаны условия проверки по Стандартный задан. Степень использования выражается длиной цветной полосы.
Тип расчётной проверки
Каждое доказательство идентифицируется идентификатором с номером. Например, у правил проектирования есть идентификатор 'UL ', у проектов предельного состояния по пригодности к эксплуатации есть идентификатор' SE ', а у проектов правил проектирования есть идентификатор ' DM '. Тип проверки поясняется в столбце Description .
Формула расчётной проверки
Вы можете найти этот столбец в руководстве banner
или дважды щелкнув строку.
#/banner#
Фильтровать результаты по предельному состоянию
В зависимости от настройки фильтра в руководстве будут отображены результаты всех или только выбранных типов расчёта (например, только предельное состояние).
Вы также можете использовать кнопки на панели инструментов таблицы, чтобы отфильтровать результаты напрямую по правилам сопротивления, пригодности к эксплуатации и армирования. Они доступны, если имеются доказательства для соответствующих предельных состояний.
| выровнять = влево@ширина = 17% | выровнять = влево@ширина = 83% |
| кнопка | Функция |
|
Показывает или скрывает результаты по предельному состоянию |
|
Показывает или скрывает результаты по предельному состоянию по пригодности к эксплуатации |
|
Показывает или скрывает результаты для правил армирования и деталей конструкций |
Фильтровать результаты по загруженности
Список справа на панели инструментов таблиц позволяет фильтровать таблицы по степени использования. При выборе опции « Макс .» Для каждого объекта выводится только достоверный расчет.
">image042146@
Вы также можете определить свои собственные параметры фильтра в формате > #. ## в этом списке. Это означает, что в таблице отображаются только соотношения, превышающие пользовательское значение.
