Диаграммы результатов в сечении представляют собой напряженное состояние в сечении бетона и арматурных стержнях. Чтобы получить доступ к этому графическому представлению, нажмите кнопку
. Он доступен в таблицах результатов категории 'Расчет железобетонных конструкций' для объектов стержней, но не для поверхностей.
Появится окно 'Диаграммы результатов в сечении'.
На графике показано напряженное состояние бетона и арматурных стержней, доступных для результата текущей строки таблицы.
Вы можете управлять графикой, как обычно, с помощью своей {%/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000020#мыши]]. Кроме того, можно настроить отображение результатов с помощью кнопок на панели инструментов. Кнопки имеют следующие функции:
кнопка | Функция |
---|---|
![]() |
Отображение значений во всех точках напряжений и стержнях |
![]() |
Изображает только экстремальные значения положительных и отрицательных напряжений |
![]() |
Включает масштабирование распределения напряжений с помощью коэффициента в [%] |
![]() |
Представляет контур сечения |
![]() |
Представляет размер |
![]() |
Изображает систему координат |
![]() |
Представляет собой центр сдвига |
![]() |
Представляет армирование хомутами |
![]() |
Изображает графику в перспективной проекции |
![]() |
Открывает окно 'Информация о сечении' |
![]() |
Позволяет распечатать текущее отображение |
![]() |
Показать полный вид эпюр результатов в разрезе |

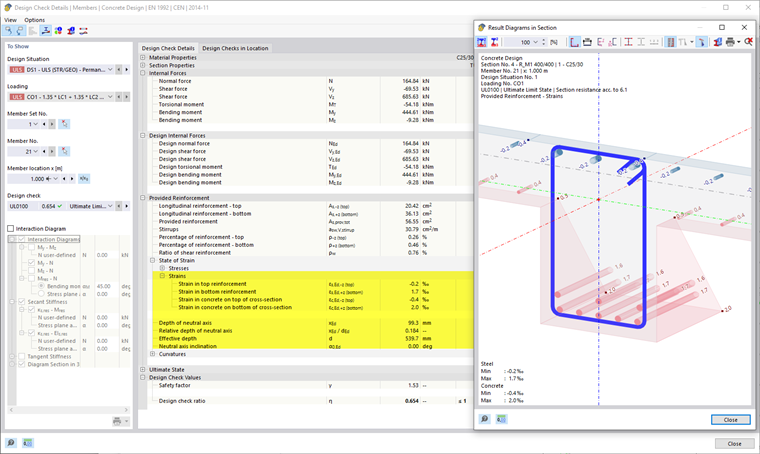

Если вы хотите отобразить деформации сечения и арматуры, откройте диалоговое окно {%/000561 Подробности расчета]] для той же строки таблицы (не закрывая эпюры результатов). Выберите одну из строк для деформаций в категории 'Подобранная арматура' → 'Состояние деформации'.

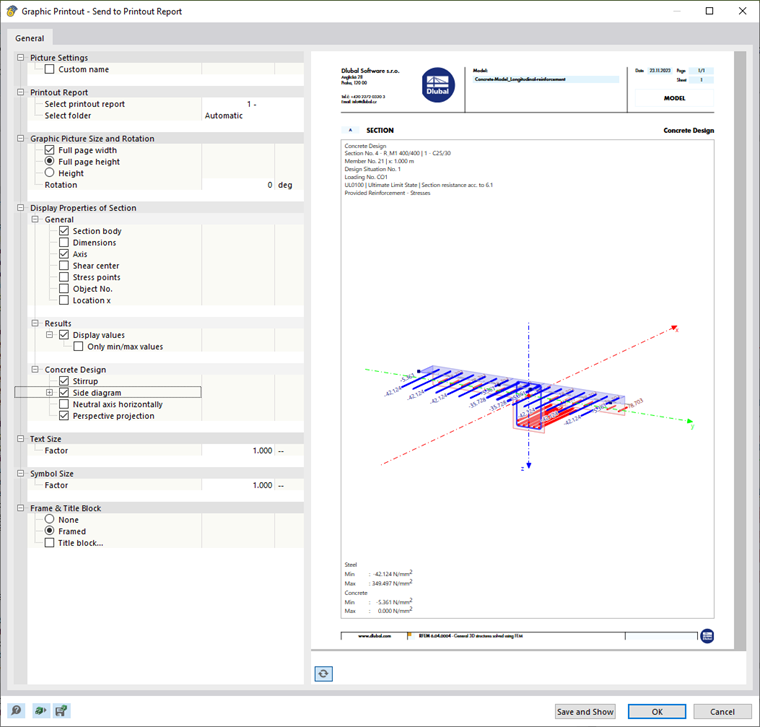

Печать графики
Используйте кнопку списка
, чтобы распечатать текущую графику напрямую, сохранить ее как PDF или перенести в протокол результатов. Детали, которые должны отображаться, можно указать также в предпросмотре печати.
