Расчетные характеристики

Конфигурации огнестойкости

Используйте Конфигурация огнестойкости для управления подробными настройками для расчета огнестойкости объекта.

Важный

Спецификации конфигурации огнестойкости применяются ко всем объектам с этой приданной конфигурацией. Если рассчитываемому объекту не придана конфигурация огнестойкости, то для этого объекта расчет на огнестойкость не выполняется.

В настоящее время доступны следующие упрощенные методы расчета по норме DIN EN 1992-1-2:

  • Колонны согласно Разделу 5.3.2: Метод А с табличным методом по таблице 5.2a, а также расчет с уравнением воздействия огня по 5.7
  • Балки согласно главе 5.6: Табличный метод для статически определенных и неопределенных балок по таблице 5.5 и таблице 5.6
  • Стены по главе 5.4: Табличный метод для расчета железобетонных стен по таблице 5.4
  • Плиты по главе 5.7: Табличный метод по таблице 5.8 и таблице 5.9

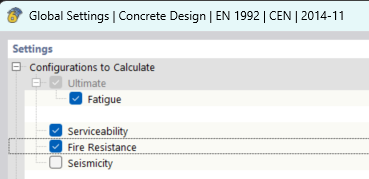

Для активации конфигураций огнестойкости, а также для расчета огнестойкости в целом, необходимо выбрать их в Общие параметры расчёта железобетонных конструкций

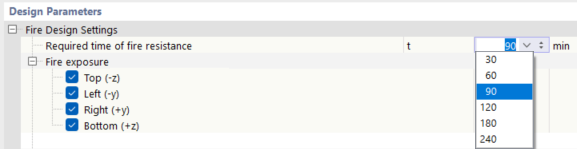

Воздействие огня и направление пламени

Здесь можно задать рассчитываемое воздействие огня. Ввод времени от R30 до R240 установлен по умолчанию, и вы можете выбрать его в раскрывающемся меню, а также ввести время вручную.

Расчетное направление возгорания относится к координатам местной оси сечения.

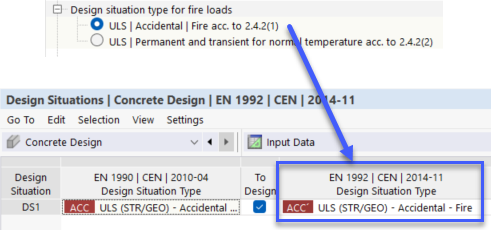

Тип расчётной ситуации

Существует два альтернативных способа выбора нагрузок для расчета на огнестойкость.

Для параметра «ПС 1г | особая | Пожарная арматура по 2.4.2(1)» нагружение выбирается непосредственно из типа расчетной ситуации на стороне нагрузки. Для типа расчетной ситуации необходимо выбрать «ПС 1г (STR/GEO) - особая - пожар», в противном случае расчет не будет выполняться. Со стороны нагрузки рекомендуется тип расчётной ситуации, который учитывает особые сочетания нагрузок при пожаре.

Для параметра «ПС 1г | Постоянные и переходные для нормальной температуры по 2.4.2(2)», нагрузки от типа расчетная ситуация со стороны нагрузки уменьшаются на коэффициент ηfi. Для типа расчетной ситуации со стороны расчета необходимо выбрать «ПС 1г (STR/GEO) - постоянная и переходная», в противном случае расчет не будет выполняться. В данном случае рекомендуется применить нагружения типа расчетной ситуации - Расчет в холодном состоянии.

Расчет колонны

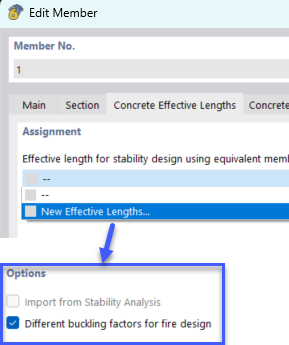

Чтобы распознать колонну, при изменении стержня необходимо задать свободную длину. Здесь можно различить свободную длину для расчета при нормальной температуре и отдельную свободную длину для расчета на огнестойкость. При продолжительности пожара более или равной 30 мин, можно предположить, что длина пожара при продольном изгибе находится в диапазоне от 0,5 * l до 0,7 * l согласно главе 5.3.2 (2).

Расчет по таблице 5.2a

Упрощенный табличный метод по таблице 5.2a применяется только при соблюдении следующих граничных условий:

  • Длина потери устойчивости для расчета на огнестойкость должна быть меньше или равна 3,0 м.
  • Должен учитываться эксцентриситет нагрузки по данным линейного статического расчета: e = M0Ed,fi/NEd,fi ≤ emax
  • Die Längsbewehrung der Stütze im Schnitt muss kleiner sein als 4 % der Betonquerschnittsfläche.
Табличный метод по таблице 5.2a

Расчет по формуле Firetime 5.7

Уравнение для воздействия огня применяется только при соблюдении следующих граничных условий:

  • В колонне должно быть размещено хотя бы четыре арматурных стержня (угловых стержней).
  • Расстояние между центрами продольной арматуры должно быть не менее 25 мм.
  • Длина потери устойчивости при пожаре не должна превышать 6,0 м.
  • Действительны только прямоугольные сечения с пределом b' ≥ 20 см, где b' = 2 * Ac/(b + h) рассчитано с предельным значением h = 1,5 * b; возможны круглые профили диаметром не менее 20 см.

Расчет балки по таблицам 5.5 и 5.6

В настоящее время для расчета доступны следующие сечения балок согласно рисунку 5.4:

  • a) Постоянная ширина = массивный прямоугольный профиль (R_M1) и массивный квадратный профиль (SQ_M1)
  • c) Двутавр = Массивный тавр (T_M1) и Массивный двутавр с двумя осями симметрии (ID_M1)

Все стержни рассчитываются автоматически по таблице 5.5 для статически определенных балок без дальнейших настроек.

Если вы хотите распознать в программе неразрезную балку и рассчитать ее по таблице 5.6, обратите внимание на следующие моменты:

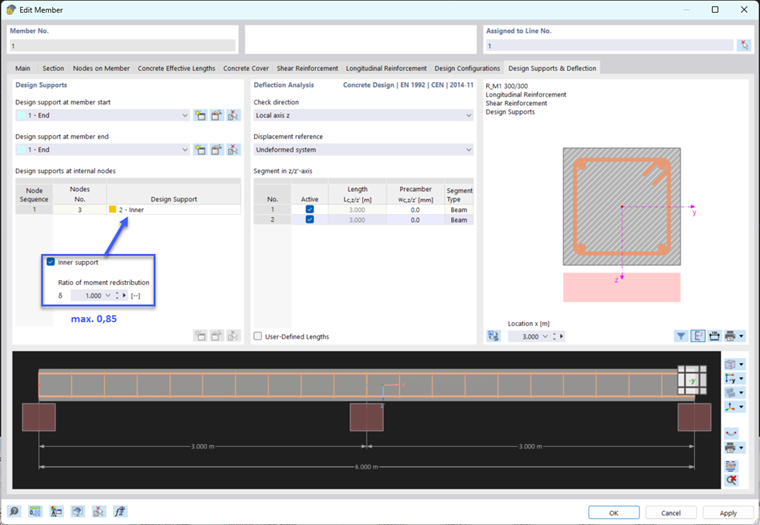

  • Чтобы неразрезную балку можно было распознать в качестве балки, необходимо задать в свойстве расчета «Расчетные опоры и прогиб» промежуточные опоры.
  • В разделе «Расчетные опоры и прогиб» можно задать перераспределение момента для внутренних опор. Оно не должно превышать 15%, в противном случае балка будет рассчитана как статически определяемая.
  • В случае воздействия огня от R90 до R240, выполняется увеличение или проверка требуемой арматуры по формуле 5.11. Если требуемая арматура в этом уравнении не установлена, то стержень рассчитывается как статически определенный

Среднее расстояние между осями согласно уравнению (5.5)

Если данная функция не активирована, то в качестве расстояния между центрами выбирается расстояние от края сечения до центра ближайшей продольной арматурной стали. Это настройка по умолчанию для однослойного армирования.

При активации этой функции для многослойной арматуры, рассчитывается среднее расстояние до центра. Таким образом, применяемое расстояние между осями увеличивается, что положительно влияет на требования к сечениям в таблице.
