Utilizzare la configurazione della resistenza al fuoco per gestire le impostazioni dettagliate per la verifica della resistenza al fuoco di un oggetto.
Attualmente, sono disponibili i seguenti metodi di verifica semplificati secondo DIN EN 1992-1-2:
- Colonne secondo il capitolo 5.3.2: Metodo A con il metodo della tabella secondo la Tabella 5.2a, nonché la verifica con l'equazione di esposizione al fuoco 5.7
- Travi secondo il capitolo 5.6: Metodo della tabella per travi determinate staticamente e indeterminate secondo la Tabella 5.5 e la Tabella 5.6
- Pareti secondo il Capitolo 5.4: Metodo della tabella per pareti strutturali in calcestruzzo secondo la Tabella 5.4
- Piastre secondo il Capitolo 5.7: Metodo della tabella secondo la Tabella 5.8 e la Tabella 5.9

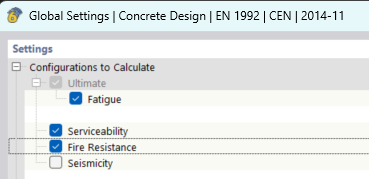

Per attivare le configurazioni di resistenza al fuoco e la verifica della resistenza al fuoco in generale, è necessario selezionarle nel Impostazioni globali di verifica calcestruzzo
Esposizione al fuoco e direzione di infiammabilità

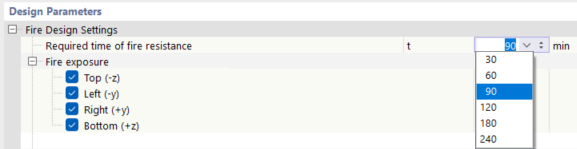

Qui è possibile definire l'esposizione al fuoco da progettare. Le voci di tempo da R30 a R240 sono impostate per impostazione predefinita ed è possibile selezionarle nel menu a discesa, ma anche inserire l'ora manualmente.
La direzione di fiamma progettata si riferisce alle coordinate dell'asse locale della sezione trasversale.
Tipo di situazione di progetto
Esistono due modi alternativi per selezionare i carichi per la verifica della resistenza al fuoco.

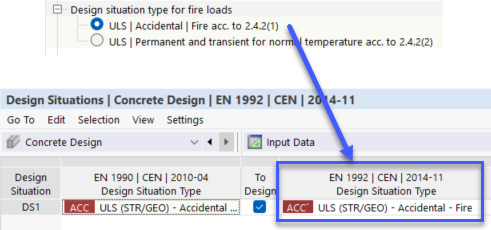

Per il programma "SLU | Eccezionale | Incendio sec. all'opzione 2.4.2(1)", il carico è selezionato direttamente dal tipo di situazione di progetto sul lato carico. Per il tipo di situazione di progetto sul lato di progetto, è necessario selezionare "SLU (STR/GEO) - Accidentale - Incendio", altrimenti non viene eseguito alcun calcolo. Si consiglia un tipo di situazione di progetto sul lato del carico che tenga conto delle combinazioni di carico accidentale per incendio.

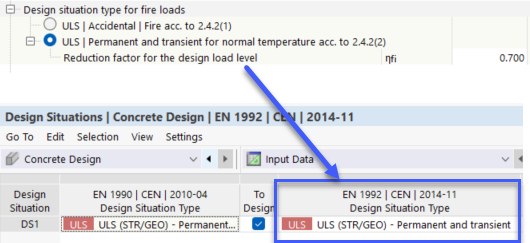

Per il programma "SLU | Permanente e transitorio per temperatura normale secondo 2.4.2(2)", i carichi dal tipo di situazione di progetto sul lato carico sono ridotti del coefficiente ηfi. Per il tipo di situazione di progetto sul lato di progetto, è necessario selezionare "SLU (STR/GEO) - Permanente e transitorio", altrimenti non verrà eseguito alcun calcolo. Qui si consiglia il tipo di situazione di progetto della verifica allo stato freddo sul lato del carico.
Verifica della colonna

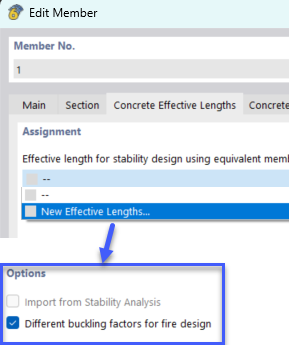

Per riconoscere una colonna, è necessario assegnare una lunghezza efficace durante la modifica dell'asta. Qui, è possibile distinguere la lunghezza efficace del progetto a temperatura normale e una lunghezza libera d'inflessione separata per il progetto della resistenza al fuoco. A partire dalla durata dell'incendio maggiore o uguale a 30 min, la lunghezza di instabilità da incendio compresa tra 0,5 * le 0,7 * l può essere assunta secondo il Capitolo 5.3.2 (2).
Verifica secondo la Tabella 5.2a
Il metodo della tabella semplificato secondo la Tabella 5.2a si applica solo se sono soddisfatte le seguenti condizioni al contorno:
- La lunghezza di instabilità per la verifica contro l'incendio deve essere inferiore o uguale a 3,0 m.
- L'eccentricità del carico secondo l'analisi statica lineare deve essere rispettata: e = M0Ed,fi/NEd,fi ≤ emax
- L'armatura longitudinale della colonna nella sezione deve essere inferiore al 4% dell'area della sezione trasversale di calcestruzzo.
Verifica secondo l'equazione di Firetime 5.7
L'equazione per l'esposizione al fuoco si applica solo se sono soddisfatte le seguenti condizioni al contorno:
- Almeno quattro barre di armatura (barre d'angolo) devono essere posizionate nella colonna.
- L'interasse dell'armatura longitudinale deve essere di almeno 25 mm.
- La lunghezza di instabilità da incendio non deve superare i 6,0 m.
- Sono valide solo le sezioni trasversali rettangolari con il limite b' ≥ 20 cm, dove b' = 2 * Ac/(b + h) è calcolato con il valore limite di h = 1.5 * b; sono possibili anche sezioni trasversali circolari con un diametro di almeno 20 cm.
Verifica della trave secondo le tabelle 5.5 e 5.6
Attualmente, sono disponibili per il calcolo le seguenti sezioni trasversali della trave secondo la Figura 5.4:
- a) Larghezza costante = sezione rettangolare massiva (R_M1) e sezione quadrata massiva (SQ_M1)
- c) Sezione a I = sezione a T massiva (T_M1) e sezione a I doppia simmetrica massiva (ID_M1)
Tutte le aste sono progettate automaticamente secondo la Tabella 5.5 per travi determinate staticamente senza ulteriori impostazioni.
Se si desidera riconoscere una trave continua dal programma e progettarla secondo la Tabella 5.6, si prega di notare i seguenti punti:

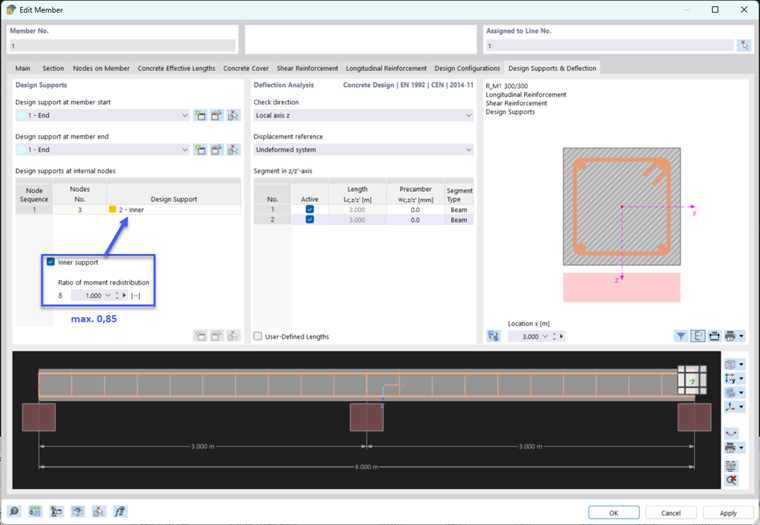

- Al fine di garantire che la trave continua possa essere riconosciuta come una trave, è necessario definire i vincoli intermedi nella proprietà di progetto "Vincoli esterni di progetto e inflessione".
- Nell'opzione "Vincoli esterni di progetto e inflessione", è possibile definire una ridistribuzione del momento per i vincoli interni. Questo non può essere superiore al 15 %, altrimenti la trave è progettata come determinata staticamente.
- In caso di esposizione al fuoco da R90 a R240, l'aumento o la verifica dell'armatura richiesta viene eseguita secondo l'equazione 5.11. Se l'armatura richiesta in questa equazione non è installata, l'asta è progettata come determinata staticamente
Distanza media dell'asse secondo l'equazione (5.5)
Se questa opzione è disattivata, come interasse viene selezionata la distanza dal bordo della sezione trasversale al centro dell'armatura longitudinale più vicina. Questa è l'impostazione predefinita per l'armatura a strato singolo.
Se si attiva questa opzione per l'armatura multistrato, viene calcolata un'interasse media. Pertanto, la distanza dell'asse applicabile aumenta e ha un effetto positivo sui requisiti della sezione trasversale nella tabella.
