Le condizioni al contorno essenziali per i verifiche si stabiliscono assegnando gli 'Tipi per il dimensionamento del calcestruzzo' all'oggetto da dimensionare (aste, superfici, nodi). A tale scopo, è possibile utilizzare varie opzioni:
- Inserisci nei dialoghi dei singoli tipi i numeri delle aste, dei set di aste, delle superfici o dei nodi rilevanti (vedi immagine Lunghezza di instabilità ).
- Inserisci i numeri degli oggetti nelle tabelle d'ingresso 'Tipi per il dimensionamento del calcestruzzo' (disponibili nella categoria principale Struttura).
- Assegna il tipo nelle schede delle proprietà di dimensionamento nei dialoghi degli oggetti.
Attivando il dimensionamento del calcestruzzo, sono state sbloccate le proprietà di dimensionamento per tutte le aste e le superfici che utilizzano un materiale del tipo calcestruzzo. I 'Tipi per il dimensionamento del calcestruzzo' disponibili dipendono dalla Norma . Sono presentati nei capitoli seguenti.
- Lunghezze di instabilità
- Durabilità del calcestruzzo
- Direzioni delle armature
- Armature delle superfici

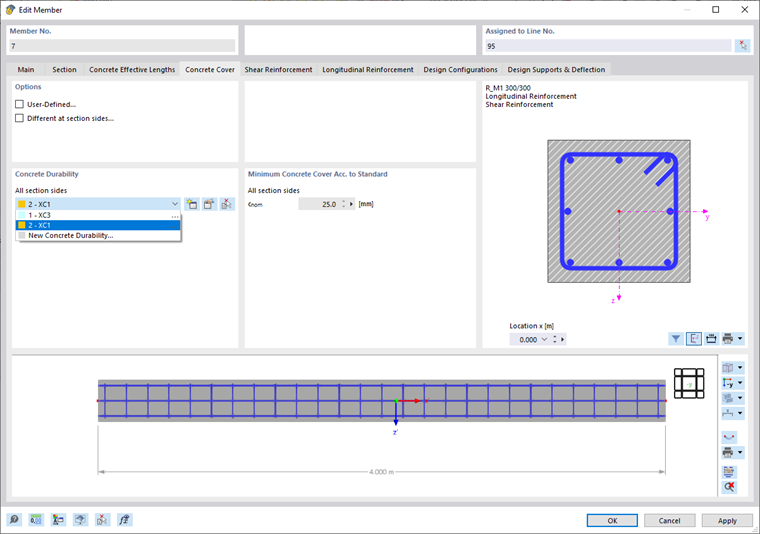

Scegli nella lista un tipo di dimensionamento del calcestruzzo esistente (vedi immagine Assegnare il tipo di durabilità del calcestruzzo). Il pulsante
offre la possibilità di creare un nuovo tipo. Con il pulsante
puoi selezionare graficamente un altro oggetto per adottarne le proprietà per il dimensionamento del calcestruzzo. Se desideri modificare il tipo selezionato, utilizza il pulsante
.

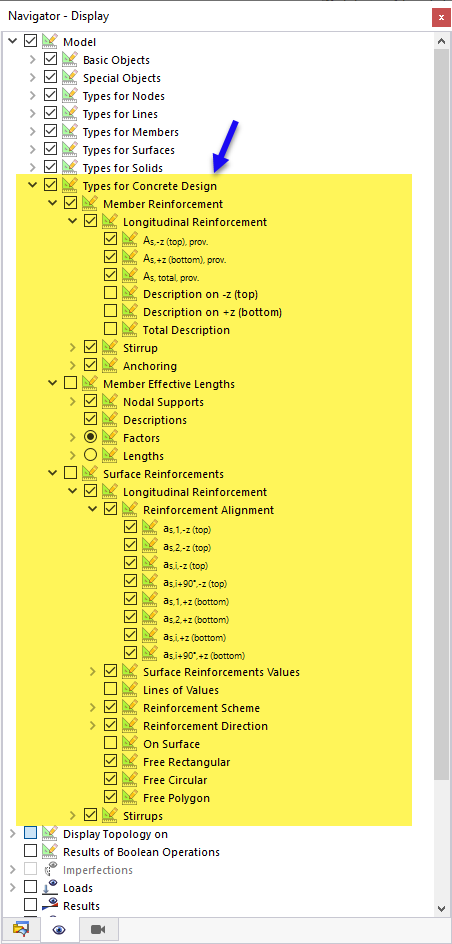

I tipi per il dimensionamento del calcestruzzo possono anche essere rappresentati nel modello. Le opzioni di visualizzazione corrispondenti si trovano nella categoria 'Tipi per il dimensionamento del calcestruzzo' nel Navigatore - Visualizzazione. Ciò consente di verificare facilmente se i tipi sono stati assegnati correttamente.
Le possibilità nel navigatore sono adatte anche per preparare la grafica per la documentazione nel Stampa grafica.
