Specifiche di progetto

Supporti e flessioni di progetto

Nella scheda vincolo esterno e inflessione di progetto , è possibile assegnare condizioni di vincolo esterno specifiche all'asta, al set di aste o alle rappresentanti. I vincoli esterni di progetto influiscono sulle verifiche (ridistribuzione del momento, arrotondamento del momento, riduzione della forza di taglio) e sull'armatura (lunghezza dell'ancoraggio). Inoltre, qui è possibile inserire le specifiche per l'analisi dell'inflessione.

I vincoli di

Informazione

design influiscono sulla progettazione di aste che hanno una posizione orizzontale o leggermente inclinata (travi). Non hanno senso per gli oggetti di scena!

Vincolo esterno di progetto

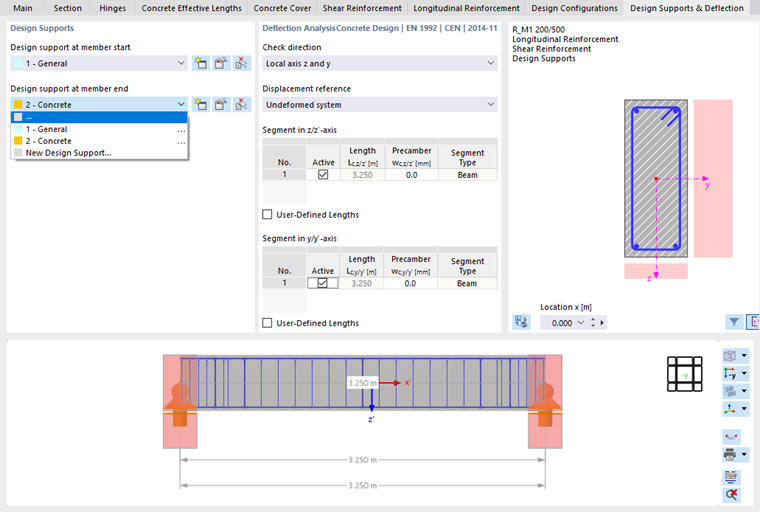

Se è già stato definito un tipo di vincolo esterno di progetto in RFEM o RSTAB, è possibile selezionare la voce appropriata per il 'vincolo esterno di progetto all'inizio dell'asta' e il 'vincolo esterno di progetto all'estremità dell'asta' nel list (vedi immagine image039375 Definisci vincoli di progetto ).

È possibile utilizzare il pulsante Nuovo o la voce dell'elenco per creare un nuovo tipo di vincolo esterno in una finestra di dialogo separata (vedi immagine image039378 Nuovo vincolo esterno di progetto ).

Il pulsante Modifica consente di modificare il tipo di memoria selezionato nell'elenco. È possibile utilizzare il pulsante Seleziona lunghezze libere d'inflessione nell'area grafica per acquisire graficamente il tipo da un'altra asta.

Tipo

Il tipo 'calcestruzzo' è preimpostato nell'elenco. Le proprietà del vincolo esterno specifiche del calcestruzzo sono collegate a questo tipo, che è possibile definire nella sezione ' Supporto nell'asse z '.

Vincolo esterno sull'asse z

La casella di controllo 'Attivo' controlla se il vincolo esterno è efficace nella direzione dell'asse z locale dell'asta.

Di norma, esiste un 'vincolo esterno diretto' della trave. Tuttavia, se l'asta trasferisce il carico a un'altra trave come "trave secondaria", esiste un vincolo esterno indiretto.

Immettere la 'larghezza del cuscinetto' w. È correlato all'asse longitudinale x dell'asta. Per impostazione predefinita, la 'profondità del vincolo esterno' d risulta dalla larghezza della sezione trasversale dell'asta; è correlato all'asse trasversale y. Se si desidera specificare manualmente la profondità del vincolo esterno, rimuovere il segno di spunta dalla casella di controllo ' Secondo la larghezza della sezione trasversale dell'asta '.

Con la casella di controllo 'Collegamento monolitico', è possibile controllare se esiste una connessione rigida al vincolo esterno o un vincolo esterno girevole che consente di arrotondare il momento del vincolo esterno.

Per gli 'appoggi interni' si applicano condizioni geometriche diverse rispetto ai vincoli esterni per determinare i momenti di progetto e le lunghezze di ancoraggio. Questi sono illustrati nel grafico della finestra di dialogo. Per un vincolo interno, è possibile specificare il rapporto δ tra il momento ridistribuito e il momento iniziale determinato elasticamente per tenere conto della ridistribuzione della quantità di moto limitata per i componenti continui, ad esempio secondo EN 1992-1-1, 5.5 (4).

La casella di controllo 'Attivo per la verifica dell'inflessione' controlla se le proprietà del vincolo esterno nella direzione dell'asse z locale dell'asta sono efficaci per l'analisi dell'inflessione. Se non si desidera considerare il vincolo esterno di verifica per la segmentazione, disattivare l'opzione "Attivo per verifica con inflessione".

Vincolo esterno sull'asse y

La casella di controllo 'Attivo per la verifica dell'inflessione' controlla se le proprietà del vincolo esterno nella direzione dell'asse locale y dell'asta sono efficaci per il controllo dell'inflessione [[ # [[.

Verifica delle inflessioni

Informazione

Questa sezione del registro image039375 I vincoli esterni e gli inflessioni di progetto è accessibile se nella finestra di dialogo # extbookmark manual|image027439|L' usabilità delle impostazioni globali # è attivata.

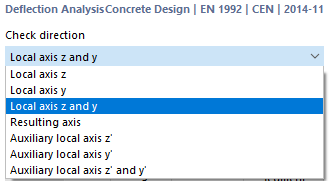

La 'direzione di progetto' specifica quali risultati di deformazione vengono controllati durante la progettazione. Gli assi locali yez e lo spostamento risultante sono disponibili per la selezione nell'elenco.

Il 'riferimento spostamento' controlla quale modello è utilizzato come riferimento per l'analisi della deformazione. L'elenco contiene due scelte:

  • ' Estremità del segmento deformato ': Per la verifica dell'inflessione locale, i valori di inflessione sono ridotti dei valori di deformazione dei nodi iniziale e finale. Le verifiche sono relative alla linea di collegamento tra i nodi iniziali e finali dell'asta deformata o del set di aste. In generale, le deformazioni devono essere progettate in relazione agli spostamenti nell'intero sistema strutturale.
  • ' Sistema indeformato ': I valori di deformazione locale uy e uz sono presi direttamente dai risultati e utilizzati per il progetto.

Il programma "Segmenti" crea l'asta o il set di aste dai vincoli esterni di progetto assegnati. Le tabelle per il 'segmento nell'asse z' e il 'segmento nell'asse y' consentono di determinare le lunghezze di riferimento separatamente per ciascuna direzione di progetto. Per ogni punto di verifica in un segmento, la 'lunghezza' Lc specificata nelle tabelle viene utilizzata come lunghezza di riferimento per determinare il valore limite. Se si desidera modificare le lunghezze di riferimento determinate automaticamente, selezionare la casella di controllo 'Lunghezze definite dall'utente' e quindi inserire i valori. Si noti che queste lunghezze non vengono regolate automaticamente se si modifica la lunghezza dell'asta in un secondo momento nel modello.

La colonna della tabella 'Sopraelevazione' wc offre la possibilità di considerare un valore definito dall'utente della sopraelevazione ("Punto") nel progetto e quindi di ridurre il valore dell'inflessione. Si presume che la sopraelevazione sia una forma d'onda singola sull'intera asta o sul set di aste. Immettere la controfreccia z come valore positivo se è opposto all'asse locale dell'asta z. Per verificare la direzione risultante, i componenti della controfreccia vengono convertiti nella direzione risultante.

I valori limite dell'inflessione si trovano nella finestra di dialogo # extbookmark manual|image029720|Configurazioni di esercizio # memorizzate per vincolo esterno bilaterale (travi) e per vincolo esterno unilaterale (travi a sbalzo). Quando si progetta un segmento, il valore limite pertinente è preso in considerazione in base al supporto di progettazione assegnato: Un segmento con vincoli di progetto su entrambi i lati o senza vincoli di progetto è considerato una trave, un segmento con un vincolo di progetto solo su un lato è considerato una trave a sbalzo.

grafico

Sulla destra è possibile vedere la sezione trasversale dell'asta, sotto la sezione longitudinale. Qui sono mostrati anche i vincoli esterni di progetto utilizzati per i controlli. Le funzioni delle due aree grafiche sono descritte nel capitolo # extbookmark manual|grafico|Armatura a taglio # descritta.
