Questo capitolo fornisce informazioni sulle categorie di materiali 'Calcestruzzo' e ' Acciaio per armatura ', che sono importanti per la verifica del calcestruzzo.
Calcestruzzo
Quando si attiva il progetto in calcestruzzo, nella finestra di dialogo 'Modifica materiale' sono disponibili schede aggiuntive per i materiali in calcestruzzo, in cui è possibile effettuare impostazioni importanti per il progetto in calcestruzzo. La descrizione generale di questa finestra di dialogo può essere trovata nel capitolo materials del manuale di RFEM.

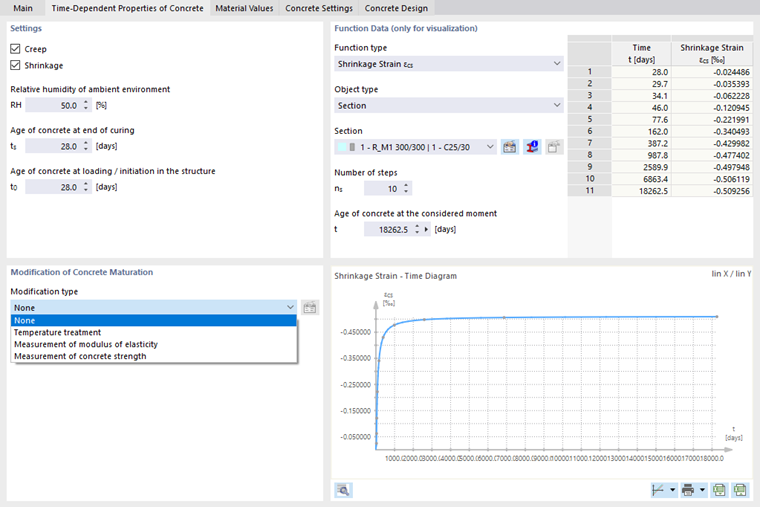

Proprietà del calcestruzzo dipendenti dal tempo
Impostazioni
Se si desidera includere nel progetto 'creep' e 'ritiro', selezionare le caselle di controllo corrispondenti in questa sezione. Le ulteriori specifiche vengono quindi prese in considerazione per tutti i componenti a cui è assegnato il materiale. Se la viscosità e il ritiro sono disattivati, non sono possibili altre registrazioni nel registro.
Immettere lumidità relativa dell'ambiente ', l'età del calcestruzzo 'alla fine dell'indurimento 'e l'età del calcestruzzo' al caricamento '. Da queste informazioni, il programma determina il coefficiente di viscosità φ e la deformazione da ritiro ε.
Modifica della maturazione del calcestruzzo
Se hai attivato lo scorrimento viscoso , puoi utilizzare le opzioni nell'elenco per regolare l'andamento della maturazione del calcestruzzo (vedi immagine Proprietà del calcestruzzo dipendenti dal tempo ). Questi influiscono sulla determinazione del coefficiente di viscosità φ.
- Senza : Non vi è alcuna regolazione del coefficiente di creep φ.

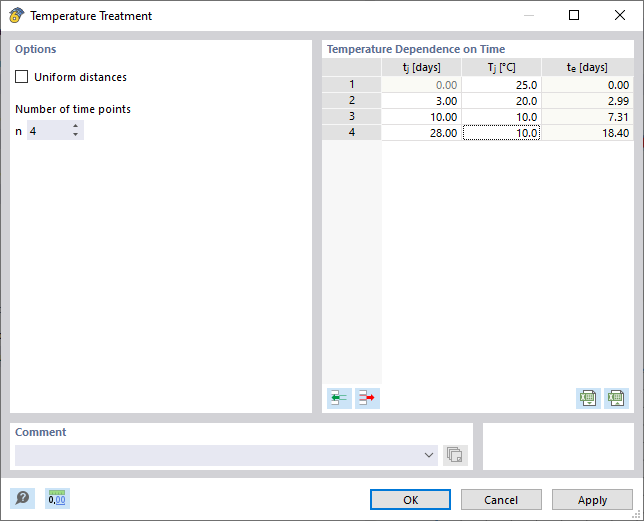

- Trattamento termico : Richiamare una nuova finestra di dialogo con il pulsante
. Qui è possibile definire le temperature del calcestruzzo in funzione del tempo. Questi parametri influenzano l'età del calcestruzzo equivalente t0, e. Non appena la modifica è stata attivata mediante il trattamento termico, il 'coefficiente di viscosità φe al tempo equivalente' è specificato nella sezione funzionali .

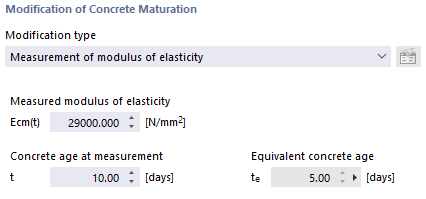

- Misura del modulo di elasticità : Se il modulo di elasticità del calcestruzzo è stato misurato su provini, è possibile utilizzare questa opzione per sostituire il valore calcolato del coefficiente di viscosità φ con il valore misurato. Immettere il 'modulo di elasticità misurato' del provino e letà del calcestruzzo' al momento della misurazione. Da queste informazioni, il programma determina l'età del calcestruzzo equivalente t0, e, che a sua volta modifica il coefficiente di viscosità in φe.
- Misura della resistenza del calcestruzzo : Questa opzione di modifica è analoga all'opzione sopra descritta. Invece del modulo di elasticità misurato, inserire la resistenza a compressione del calcestruzzo fcm (t), che è stata misurata in un determinato momento t.
Dati funzione (solo per visualizzazione)

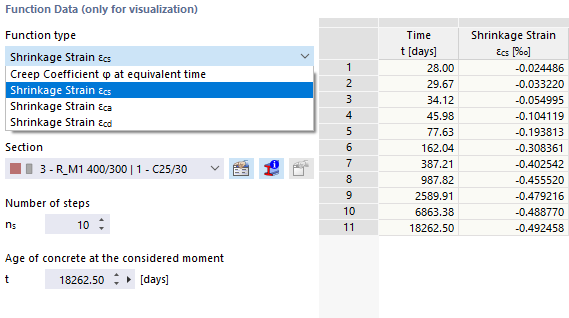

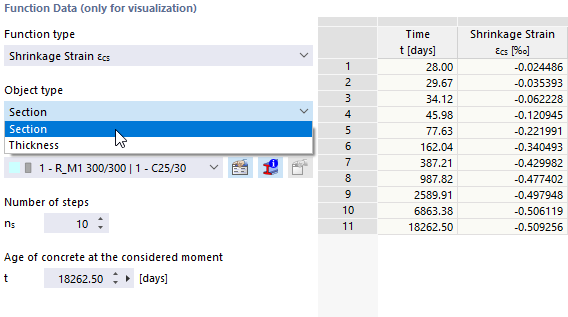

In questa sezione è possibile definire una sezione trasversale o uno spessore del modello e selezionare un tipo di funzione ' ', che dovrebbe essere mostrato nella tabella a destra e nel diagramma di seguito.
Ciò consente di controllare se il coefficiente di viscosità φ o un tipo di deformazione da ritiro (deformazione da ritiro totale εcs o suoi componenti ritiro da essiccamento εcd e ritiro autogeno εca ) sono visualizzati come ordinate. In questo modo, si ottengono informazioni sull'andamento degli effetti a lungo termine in combinazione con le varie impostazioni, ad esempio per la maturazione del calcestruzzo.
I risultati mostrati dipendono da un certo 'spessore' o da una sezione trasversale di ' '.
Nel campo 'numero di passaggi' ns è possibile modificare la divisione per la tabella e il diagramma. Dieci punti di divisione sono preimpostati in modo che la tabella abbia undici righe di risultati.
Letà del calcestruzzo al tempo osservato' t è preimpostata a 50 anni; questo valore è dato convertito in giorni. Se necessario, qui sono possibili anche le modifiche.
La nota 'solo per la visualizzazione' nel titolo della sezione significa che solo i parametri di input per la sezione trasversale selezionata o lo spessore selezionato sono specificati e visualizzati con questi valori. Ciò consente di verificare l'influenza dei rispettivi parametri. Per il calcolo, tuttavia, i coefficienti di viscosità e le deformazioni da ritiro sono calcolati separatamente al momento della verifica. Questo è anche specialmente per l'add-on time -dipendenti Analisi (TDA) (ancora in sviluppo) rilevante.

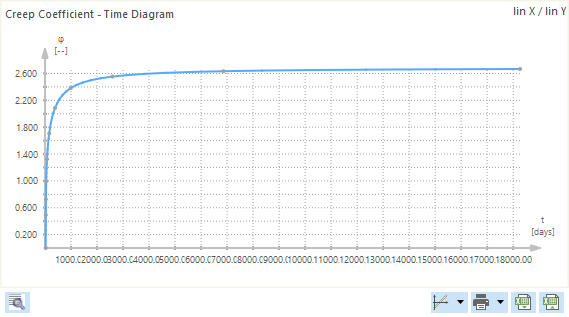

Grafico
In questa sezione, i dati funzionali sono mostrati come un diagramma.
Se si sposta il mouse lungo il grafico, vengono visualizzate le rispettive ascisse e ordinate. È possibile eseguire lo zoom con la rotellina del mouse, spostare il diagramma con il pulsante sinistro del mouse e fare doppio clic con la rotellina del mouse per ripristinare la vista generale del diagramma.
Ci sono diversi pulsanti sotto il diagramma. È possibile utilizzare il pulsante

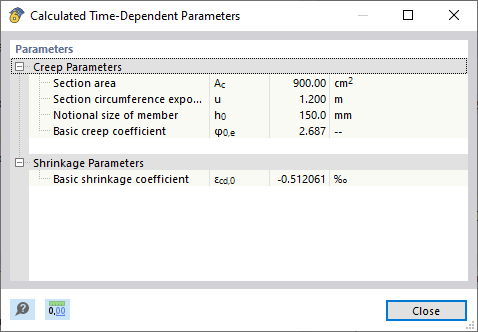

per visualizzare i parametri di scorrimento e ritiro calcolati in una finestra di dialogo.
Con le opzioni del pulsante elenco

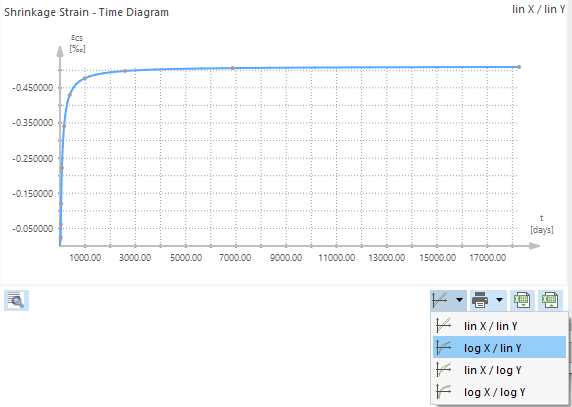

è possibile visualizzare l'ordinata e l'ascissa su una scala lineare o logaritmica.
Il diagramma può anche essere stampato. Sono disponibili le seguenti opzioni tramite il pulsante elenco
:
- direttamente alla stampante
- Nella relazione di calcolo
- Stampa grafici su PDF
- Stampa grafici negli appunti
- Stampa grafici su file
Le varie funzioni sono descritte nel capitolo Grafica del manuale di RFEM.
Con il pulsante
è possibile esportare i valori della tabella del diagramma in Excel.
Impostazioni calcestruzzo
Nella scheda Impostazioni calcestruzzo , è possibile apportare modifiche speciali alle proprietà del calcestruzzo. Questi influiscono non solo sulla determinazione del coefficiente di viscosità e della deformazione da ritiro, ma anche sulle verifiche di progetto dei componenti a cui è assegnato il calcestruzzo.
Se necessario, regolare il 'diametro della grana più grande' dg. Questo è incluso nella verifica dettagliata dell'armatura definita dall'utente.
Nell'elenco 'Tipo di aggregato', puoi scegliere tra vari tipi di aggregato. Lo stesso vale per la 'classe di cemento' (S, N o R); ha una grande influenza sull'indurimento del calcestruzzo. Nell'elenco 'Tipo di calcestruzzo', è anche possibile modificare il processo di fabbricazione del componente (monolitico o prefabbricato).
Verifica delle strutture di calcestruzzo
Nella scheda Verifica calcestruzzo , troverai i parametri standard del materiale che si applicano al progetto.
Tra l'altro, sono indicati i coefficienti di sicurezza parziale sia del calcestruzzo che dell'acciaio per armatura e sono elencate le coperture minime di calcestruzzo per le varie classi di esposizione. Questi valori possono essere trovati nel Standard che hai specificato nei dati di base del modello. Con EN 1992-1-1, ad esempio, troverai i parametri dell'Appendice nazionale; con ACI 318, i valori sono presi direttamente dalla norma
Acciaio di armatura
Quando si attiva il progetto in calcestruzzo, nella finestra di dialogo 'Modifica materiale' è disponibile un'altra scheda per i materiali di armatura in acciaio. La descrizione generale di questa finestra di dialogo può essere trovata nel capitolo materials del manuale di RFEM.
Impostazioni acciaio
Utilizzare gli elenchi per specificare la 'classificazione' dell'acciaio per armatura (N o X) e il 'tipo di produzione' (laminato a caldo o piegato a freddo). Queste proprietà influenzano il comportamento di duttilità. Tra le altre cose, sono necessari per la progettazione antincendio.
