Specifiche di progetto

Durabilità del calcestruzzo

Per la verifica secondo EN 1992-1-1, la definizione di 'durabilità del calcestruzzo' è necessaria affinché il programma possa, ad esempio, applicare automaticamente il copriferro. Questo tipo di verifica in calcestruzzo è quindi disponibile solo se è stato inserito il # extbookmark manual|image026561|Hanno specificato la norma # EN 1992 per la progettazione. Questo tipo non esiste per nessuno degli altri standard di progettazione. È quindi necessario definire manualmente il copriferro per ciascun componente.

classi di esposizione

La scheda Classi di esposizione offre le classi di esposizione per l'armatura e il calcestruzzo. È possibile controllare la selezione utilizzando le caselle di controllo e gli elenchi.

Informazione

Per ogni componente, puoi definire il proprio tipo con classi di esposizione specifiche.

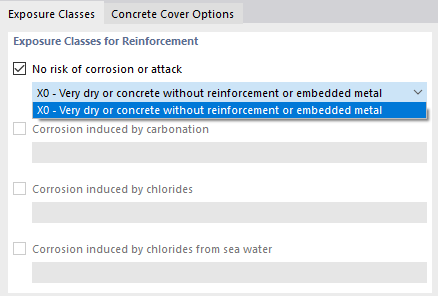

Se si seleziona 'Nessun rischio di corrosione o attacco' per la classe di esposizione ' per l'armatura ', si definisce la classe di esposizione X0.

La classe di esposizione X0 ha un ruolo per le fondazioni senza armatura e senza gelo, nonché per i componenti interni senza armatura. Allo stato attuale dello sviluppo, tuttavia, non è possibile progettare fondazioni non armate. Questa opzione svolge quindi un ruolo subordinato. Se si utilizza comunque la classe di esposizione X0, il programma presuppone un copriferro minimo di 20 mm per il progetto.

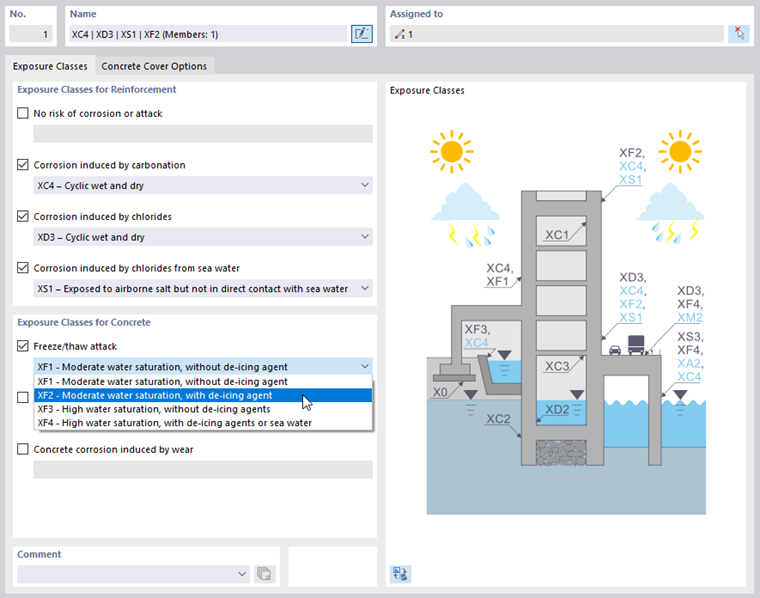

Puoi anche effettuare selezioni multiple nella scheda 'Classi di esposizione'. Secondo il grafico informativo a destra nella finestra di dialogo, viene quindi determinata la classe di esposizione, che è decisiva per il copriferro sulla base di questa selezione.

La classe di esposizione pertinente è mostrata in nero nell'infografica. Le classi di esposizione che svolgono un ruolo subordinato in questa combinazione sono mostrate in blu. Ciò consente di verificare rapidamente le possibili combinazioni di classi di esposizione per i diversi componenti.

Nome

Il programma genera un nome dalle classi di esposizione selezionate, che descrive il tipo di durabilità del calcestruzzo. È possibile utilizzare il pulsante Benutzerdefinierter Name accanto a questo nome generato per modificare la voce e assegnare un nome definito dall'utente. Ciò contribuisce alla chiarezza, soprattutto nel caso di modelli con molti tipi diversi, e semplifica l'assegnazione dei tipi ai singoli componenti.

Assegna a

Questa sezione specifica il numero di aste e superfici a cui è stato assegnato il tipo di durabilità del calcestruzzo selezionato. Con il pulsante Seleziona Individualmente è possibile aggiungere o disattivare ulteriori oggetti.

Opzioni copriferro

La scheda Opzioni copriferro consente di adattare in modo specifico il copriferro risultante dalle classi di esposizione.

classe strutturale

Con le opzioni di questa sezione, è possibile aumentare o diminuire la classe dei requisiti come descritto nella EN 1992-1-1, Tabella 4.3N, a condizione che vi siano condizioni speciali nella vita utile o nelle proprietà del calcestruzzo. In alternativa, selezionare la 'Classe di requisiti personalizzata' dall'elenco.

Riduzione del copriferro per durabilità

Le caselle di controllo in questa sezione consentono di ridurre il copriferro in caso di armatura in acciaio inossidabile o misure di protezione speciali.

margine nel progetto per tolleranza

La tolleranza Δcdev indica lo scostamento negativo consentito nei lavori di costruzione al fine di tenere conto degli scostamenti non pianificati. In questa sezione, è possibile utilizzare la 'specifica consigliata per la produzione su superfici irregolari' per aumentare la dimensione nominale. In alternativa, è possibile definire la dimensione lead come definita dall'utente.
