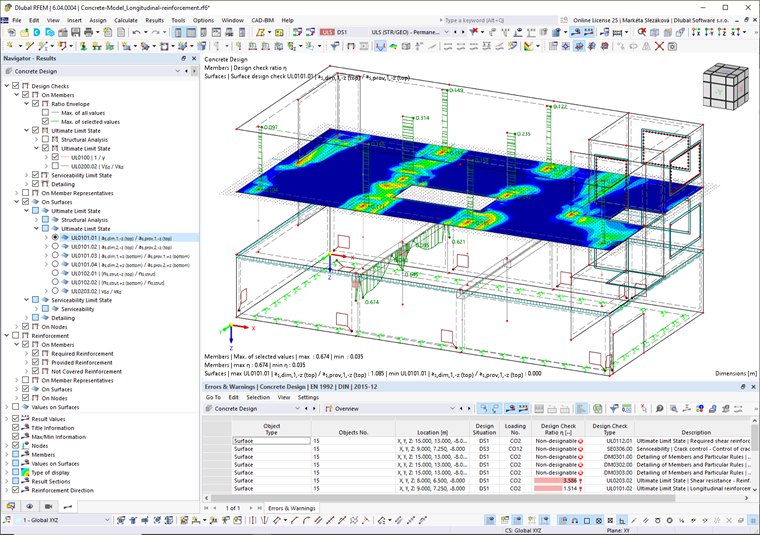

Dopo il calcolo, i risultati sono ordinati secondo vari criteri in Tabelle. Sono anche visualizzati in Grafico della finestra di lavoro sul modello. Il 'Navigatore - Risultati' è allineato con la verifica del calcestruzzo, quindi è possibile controllare la visualizzazione grafica delle verifiche SLU e SLE, nonché l'armatura per aste, superfici e nodi.
Puoi anche visualizzare i Dettagli di verifica con i valori intermedi e le formule di verifica. Inoltre, hai la possibilità di visualizzare i Diagrammi dei risultati nella sezione con la condizione di tensione nella sezione trasversale dell'asta.
I seguenti sottocapitoli descrivono varie opzioni disponibili per visualizzare e valutare i risultati della verifica. Il capitolo Documentazione descrive come preparare i risultati per la stampa.
Oggetti senza risultati
Se i risultati di un'asta o di una superficie non vengono visualizzati, ciò può essere causato da quanto segue:
- L'oggetto non è selezionato per la verifica nella tabella Oggetti da verificare.
- I risultati sono nascosti a causa delle impostazioni del filtro.
Controlla visibilità e le impostazioni del filtro per i risultati grafici in -US/downloads -and-information/documents/online-manuals/rfem-6/001106#resultsOnObjectsFilterTab Control Panel e nel Finestra di dialogo Filtro del valore risultante . Se il risultato non è presente nella tabella dei risultati, controlla le impostazioni del filtro selezionate nel Gestore tabelle dei risultati . Inoltre, presta attenzione alle impostazioni selezionate per la sincronizzazione con il grafico; ad esempio, è possibile visualizzare solo gli oggetti visibili o selezionati. Tuttavia, nella finestra di dialogo Dettagli di progetto, tutti i risultati sono disponibili, indipendentemente dalle impostazioni del filtro e dalle selezioni.
Per verificare gli oggetti progettati, è possibile utilizzare la categoria di risultati della tabella Panoramica: Se un oggetto non è valido a causa delle proprietà del materiale o della sezione trasversale o è stato disattivato a causa della verifica tramite un set di aste, sarà mostrato nella tabella dei risultati Non valido/Disattivato.
Inoltre, controlla nella tabella di input Oggetti da verificare se tutti gli oggetti sono selezionati per il progetto. Inoltre, prestare attenzione alla corretta assegnazione delle configurazioni di progetto agli oggetti. Se nessuna configurazione di progetto è assegnata a un oggetto per uno stato limite, non viene eseguita alcuna verifica per questo stato limite (vedere il capitolo Verifica calcestruzzo).
