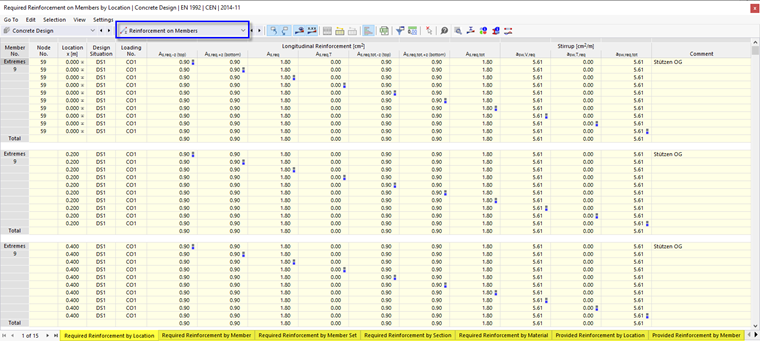

Nelle tabelle dei risultati della categoria Armatura su barre , sono elencate le sezioni trasversali di armatura richieste, che risultano dalle forze interne della situazione di progetto per la capacità portante. Se l'armatura longitudinale è stata aumentata automaticamente per soddisfare il progetto allo stato limite di esercizio (vedere il capitolo Impostazioni di base ), vengono prese in considerazione anche queste sezioni trasversali di armatura. Allo stesso modo, l'armatura che soddisfa le regole di progetto è registrata se è stata attivata l'armatura longitudinale minima secondo la norma (vedi capitolo Aste capitolo). I valori estremi di ogni tipo di armatura sono contrassegnati nelle righe con punti colorati.

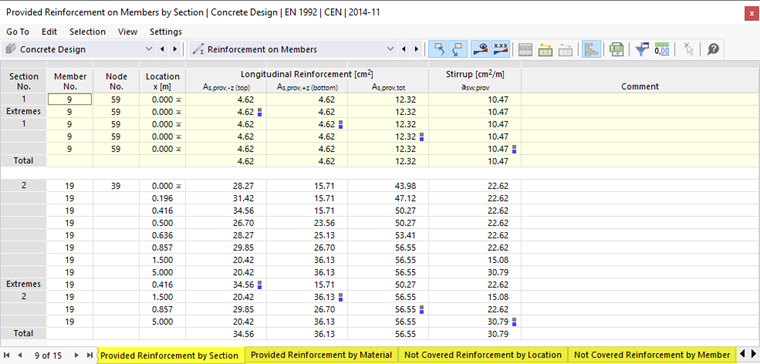

Le sezioni trasversali dell'armatura disponibili e l'armatura scoperta sono specificate nelle tabelle successive.
I risultati delle aste sono ordinati nelle schede secondo i seguenti criteri:
- Oggetti (posizioni delle aste x, aste, set di aste)
- Proprietà delle aste (sezioni trasversali, materiali)
Asta nr./Set di aste nr.
Per ogni valore estremo dell'armatura, è specificato il numero dell'asta guida o del set di aste (se progettato).
Assegnato ai nodi nr.
I risultati sono mostrati per ogni nodo iniziale e finale delle aste progettate.
Posizione x
La posizione x nell'asta è specificata per la quale è stata determinata l'armatura massima. Le seguenti posizioni x sono rilevanti per l'output tabellare:
- Nodo iniziale e finale
- Punti intermedi del risultato dell'asta (se definiti)
- Divisione del personale secondo Impostazioni della mesh per le aste
- Valori estremi delle forze interne
situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per le quali sono disponibili le singole armature.
CC/ CO
Vengono specificati i numeri delle combinazioni di carico o di risultati che sono determinanti per la rispettiva armatura.
armatura longitudinale
I seguenti risultati sono emessi per l'armatura longitudinale:
| armatura | Descrizione |
|---|---|
| As,-z (superiore) | Sezione trasversale dell'armatura longitudinale superiore per forza longitudinale o flessione con o senza forza longitudinale |
| As,+z (inf) | Sezione trasversale dell'armatura longitudinale inferiore per forza longitudinale o flessione con o senza forza longitudinale |
| As | As, -z (superiore) + As, + z (inferiore) |
| As,T | Sezione trasversale dell'armatura a torsione longitudinale |
| As, ges, -z (superiore) | As, -z (superiore) + As, T/2 |
| As, ges, + z (inferiore) | As, + z (inferiore) + As, T/2 |
| As, tot | As + As, T |
armatura a staffe
I seguenti risultati sono emessi per l'armatura con staffa:
| armatura | Descrizione |
|---|---|
| asw,V | Sezione trasversale dell'armatura a taglio per la forza di taglio, basata su una lunghezza unitaria di 1 m |
| asw,T | Sezione trasversale dell'armatura a taglio per momento torcente, basata su una lunghezza unitaria di 1 m |
| asw, ges | asw, V + asw, T |

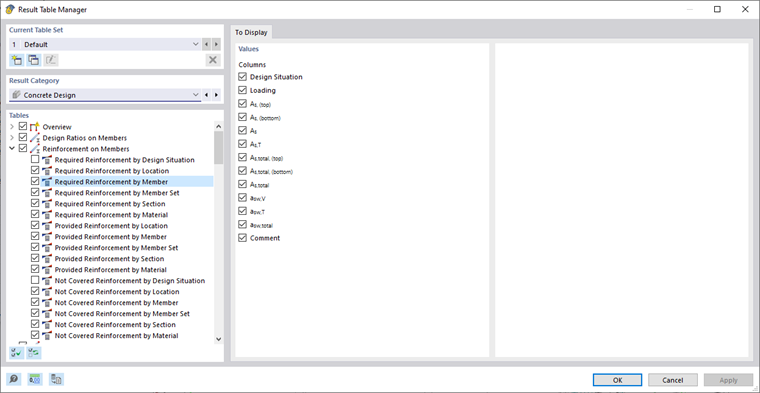

È possibile utilizzare il determina quali colonne devono essere visualizzate in ogni tabella.
