Le tabelle dei risultati dei rapporti di progetto ai nodi contengono i dati dei risultati per i progetti di taglio a punzonamento eseguiti con i rispettivi rapporti di progetto.
Le verifiche a punzonamento dei nodi sono ordinate nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà delle superfici (materiali, spessori)
- Oggetti (superfici, nodi)
Assegnato ai nodi nr.
Per ogni criterio di verifica, viene specificato il numero del nodo con il maggiore utilizzo.
Coordinate del punto del nodo
Le coordinate X, Y e Z dei nodi sono mostrate nelle tre colonne.
situazione di progetto
Questa colonna nomina i numeri delle situazioni di progetto per le quali sono disponibili i singoli rapporti.
CC/ CO
Vengono specificati i numeri delle combinazioni di carico o di risultati che sono determinanti per le rispettive esecuzioni.
criterio di progetto
Questa colonna contiene le condizioni di verifica secondo Standard specificato. Il grado di utilizzo è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni dimostrazione è identificata da un identificatore con un numero. Tutte le verifiche della capacità portante hanno l'identificatore ' UL '. Nella colonna Descrizione è spiegato il tipo di dimostrazione.
Formula di verifica
Puoi trovare questa colonna nel Attiva Gestione tabelle dei risultati . Specifica le equazioni della norma in base alla quale vengono eseguiti i progetti.
Descrizione
Ogni progetto è spiegato da una breve descrizione con riferimento al capitolo della norma.
Suggerimento
I 'dettagli di verifica' per un determinato sfruttamento possono essere visualizzati facendo clic sul pulsante
o facendo doppio clic sulla linea.

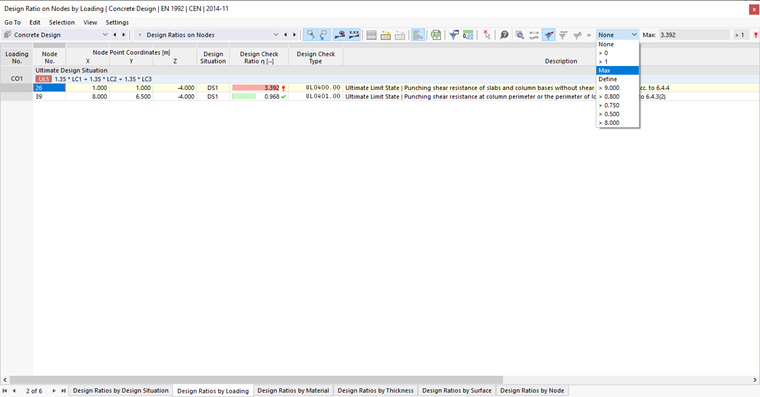

Filtra i risultati per utilizzo
L'elenco a destra nella barra degli strumenti della tabella consente di filtrare le tabelle in base al grado di utilizzo. Con l'opzione Max , per ogni oggetto viene emesso solo il progetto autorevole.
Puoi anche definire le tue opzioni di filtro nel formato > #. ## in questo elenco. Ciò significa che nella tabella vengono visualizzati solo i rapporti maggiori del valore definito dall'utente.
