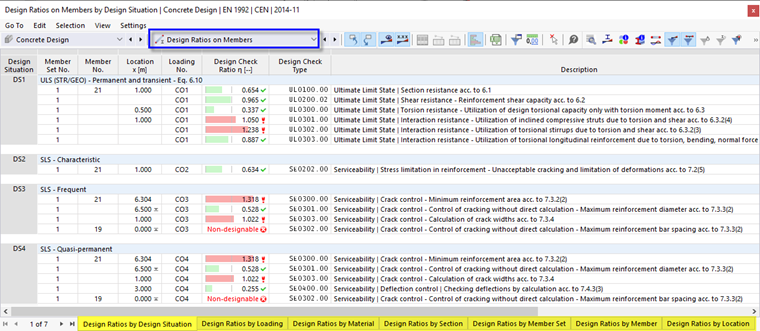

Le tabelle dei risultati della categoria Rapporti di verifica sulle aste contengono i dati dei risultati per i progetti eseguiti con i rispettivi rapporti di verifica.

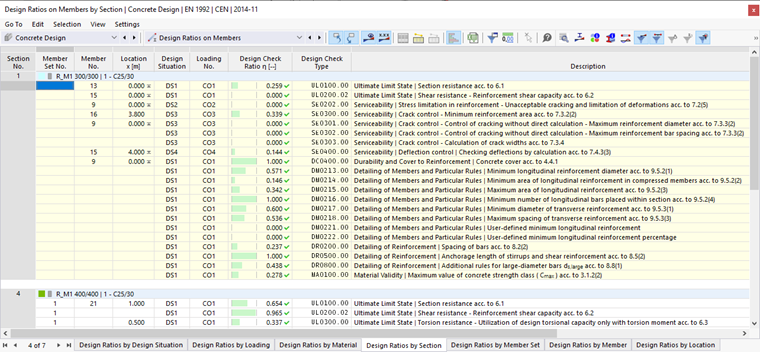

I risultati delle aste sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà delle aste (materiali, sezioni trasversali)
- Oggetti (set di aste, aste, posizioni delle aste x)
Set di aste nr./Asta nr.
Per ogni criterio di progetto, è specificato il numero dell'insieme di aste (se progettate) e dell'asta con il maggiore utilizzo.
Posizione x
In ogni caso, viene specificata la posizione x nell'asta per la quale è stato determinato l'utilizzo massimo. Le seguenti posizioni x sono rilevanti per l'output tabellare:
- Nodo iniziale e finale
- Punti intermedi del risultato dell'asta (se definiti)
- Divisione del personale secondo Impostazioni della mesh per le aste
- Valori estremi delle forze interne
situazione di progetto
Questa colonna nomina i numeri delle situazioni di progetto per le quali sono disponibili i singoli rapporti.
CC/ CO
Vengono specificati i numeri delle combinazioni di carico o di risultati che sono determinanti per le rispettive esecuzioni.
criterio di progetto
Questa colonna contiene le condizioni di verifica secondo Standard specificato. Il grado di utilizzo è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni dimostrazione è identificata da un identificatore con un numero. Ad esempio, le regole di progetto hanno l'identificatore 'UL ', i progetti allo stato limite di esercizio hanno l'identificatore' SE 'e i progetti delle regole di progetto hanno l'identificatore' DM '. Il tipo di verifica è spiegato nella colonna Descrizione .
Formula di verifica
Puoi trovare questa colonna nel Attiva Gestione tabelle dei risultati . Specifica le equazioni della norma in base alla quale vengono eseguiti i progetti.
Descrizione
Ogni progetto è spiegato da una breve descrizione con riferimento al capitolo della norma.
Suggerimento
I 'dettagli di verifica' per un determinato sfruttamento possono essere visualizzati facendo clic sul pulsante
o facendo doppio clic sulla linea.
Filtra i risultati per stato limite
A seconda dell'impostazione del filtro nel Gestore tabella dei risultati verranno visualizzati i risultati di tutti o solo i tipi di verifica selezionati (es. solo lo stato limite ultimo).
È anche possibile utilizzare i pulsanti nella barra degli strumenti della tabella per filtrare i risultati direttamente in base alle regole di resistenza, esercizio e armatura. Sono accessibili se sono disponibili prove per gli stati limite corrispondenti.
| pulsante | Funzione |
|---|---|
|
Mostra o nasconde i risultati per lo stato limite ultimo |
|
Mostra o nasconde i risultati per lo stato limite di esercizio |
|
Mostra o nasconde i risultati per le regole di armatura e i dettagli strutturali |

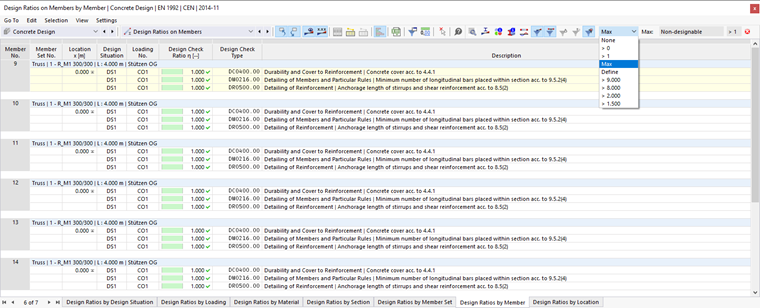

Filtra i risultati per utilizzo
L'elenco a destra nella barra degli strumenti della tabella consente di filtrare le tabelle in base al grado di utilizzo. Con l'opzione Max , per ogni oggetto viene emesso solo il progetto autorevole.
Puoi anche definire le tue opzioni di filtro nel formato > #. ## in questo elenco. Ciò significa che nella tabella vengono visualizzati solo i rapporti maggiori del valore definito dall'utente.
