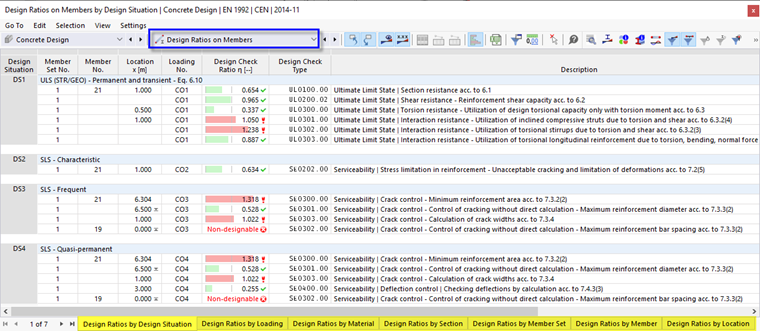

Las tablas de resultados de las razones de cálculo por categorías en barras contienen los datos de resultados para los cálculos realizados con las razones de cálculo respectivas.
Los resultados de las barras se ordenan en las pestañas según los siguientes criterios:
- Cargas (situaciones de proyecto, combinaciones de carga)

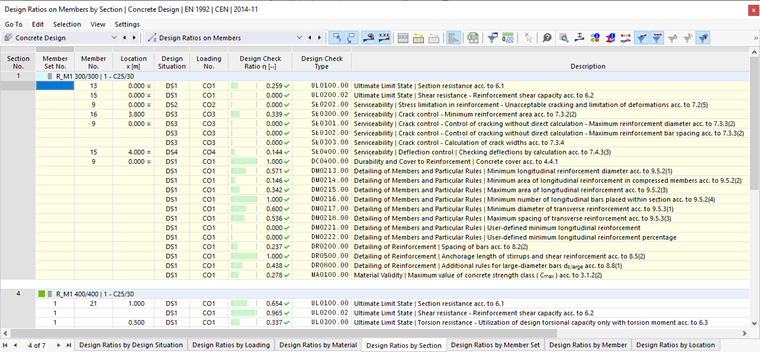

- Propiedades de la barra (materiales, secciones)
- Objetos (conjuntos de barras, barras, ubicaciones de barras x)
Conjunto de barras núm./Socio núm.
Para cada criterio de cálculo, se especifica el número del conjunto de barras (si está diseñado) y de la barra con la mayor utilización.
Posición x
En cada caso, se especifica la posición x en la barra para la que se determinó la utilización máxima. Los siguientes lugares x son relevantes para la salida tabular:
- Nudo inicial y final
- Puntos intermedios de resultados de barra (si se definen)
- División del personal según el manual
- Valores extremos de esfuerzos internos
Situación de proyecto
Esta columna nombra los números de las situaciones de cálculo para las que están disponibles las razones individuales.
hipótesis de carga
Se especifican los números de las combinaciones de carga o resultados que son decisivos para los cálculos respectivos.
criterio de cálculo
Esta columna contiene las condiciones de verificación según Estándar especificado. El grado de utilización se expresa por la longitud de la barra coloreada.
Tipo de verificación
Cada prueba se identifica mediante un identificador con un número. Por ejemplo, las reglas de cálculo tienen el identificador 'UL ', los cálculos del estado límite de servicio tienen el identificador' SE 'y los cálculos de las reglas de cálculo tienen el identificador' DM '. El tipo de verificación se explica en la columna Descripción .
Fórmula de comprobación de cálculo
Puede encontrar esta columna en el manual . Especifica las ecuaciones de la norma según las cuales se realizan los cálculos.
Descripción del trabajo
Cada diseño se explica mediante una breve descripción con referencia al capítulo de la norma.
Consejo
Los 'detalles de diseño' para una determinada explotación se pueden mostrar haciendo clic en el botón
o haciendo doble clic en la línea.
Filtrar resultados por estado límite
Dependiendo de la configuración del filtro en el manual se mostrarán los resultados de todos o sólo los tipos de cálculo seleccionados (p. Ej. Sólo el estado límite último).
También puede usar los botones en la barra de herramientas de la tabla para filtrar los resultados directamente por reglas de resistencia, servicio y armadura. Son accesibles si se dispone de pruebas para los estados límite correspondientes.
| Botón | Capacidades |
|---|---|
|
Muestra u oculta los resultados para el estado límite último |
|
Muestra u oculta los resultados para el estado límite de servicio |
|
Muestra u oculta los resultados de las reglas de armadura y los detalles estructurales |

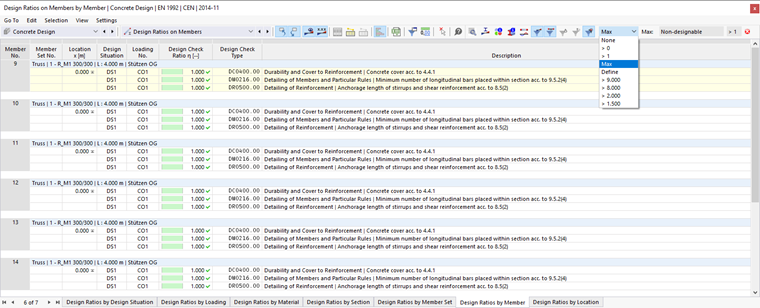

Filtrar resultados por utilización
La lista de la derecha en la barra de herramientas de la tabla le permite filtrar las tablas según el grado de utilización. Con la opción Máx ., Sólo se emite el diseño autorizado para cada objeto.
También puede definir sus propias opciones de filtro en el formato > #. ## en esta lista. Esto significa que solo se muestran en la tabla las razones que son mayores que el valor definido por el usuario.
