En el ' Navegador - Resultados ', defina los resultados de cálculo de las secciones de armadura que se mostrarán gráficamente en los nudos de punzonamiento. Puede seleccionar los resultados específicos para la armadura deseada (armadura longitudinal as, erf, armadura de cortante a punzonamiento Asw, erf ) así como para la armadura longitudinal existente as, exist.
Para cada nudo de cortante por punzonamiento, se muestra el área de la sección del tipo de armadura seleccionado.

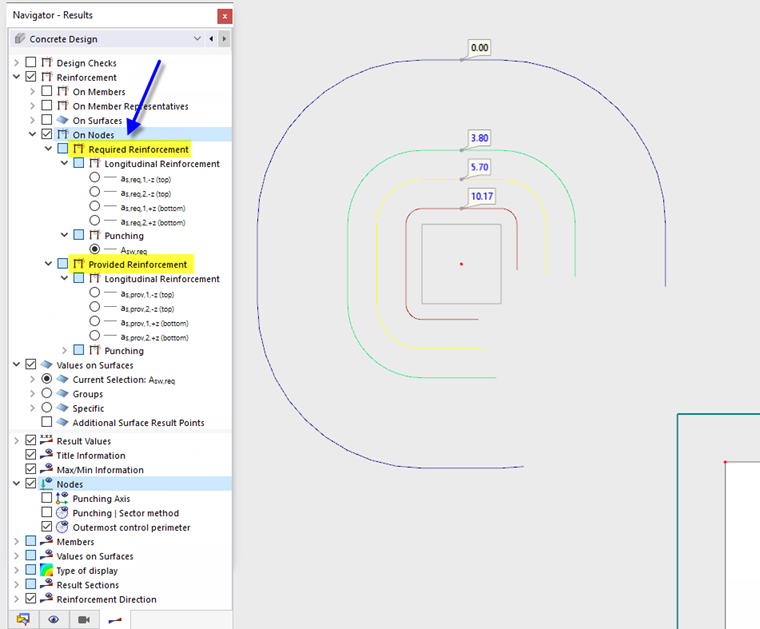

Como muestra la imagen de arriba, puede leer la armadura en el perímetro con la visualización de la isolínea. Para ello, active la casilla de verificación de la categoría ' Valores en superficies '. Puede mostrar y ocultar el perímetro más exterior con la opción correspondiente en el área inferior del navegador.
Consejo
Con el tipo de visualización de la categoría ' ' en el área inferior del navegador o mediante el botón de lista
en la barra de herramientas, puede cambiar entre la visualización de isosuperficies o isolíneas.
