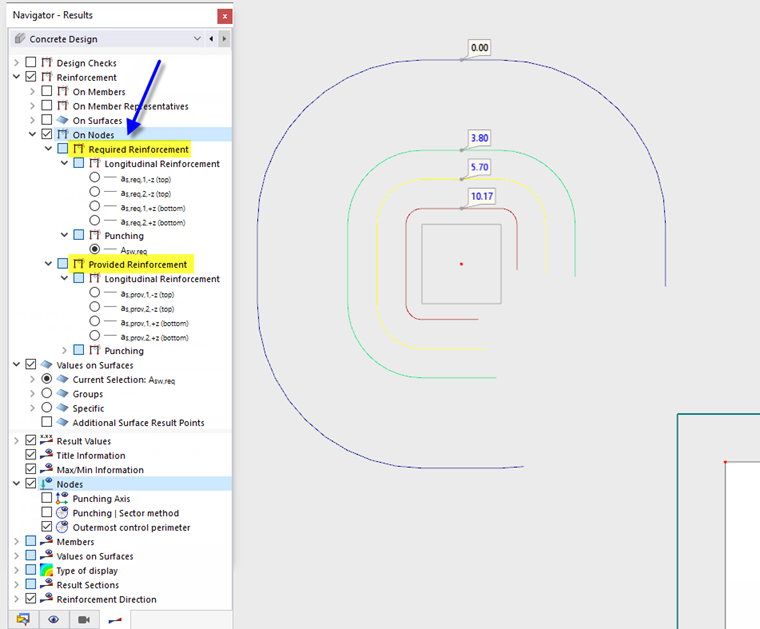

在导航器 - 结果 ' 中定义在冲切节点上以图形方式显示的钢筋截面的设计结果。 您可以为所需的钢筋（纵向钢筋 as, erf, 抗冲切钢筋 Asw, erf ）以及现有的纵向钢筋 as,选择相应的结果。
对于每个抗冲切节点，显示所选钢筋类型的截面积。
如上图所示，您可以使用等值线显示计算周边的配筋。 为此，请激活 ' 面的值 ' 复选框。 您可以使用下方导航器中的相应选项显示和隐藏最外侧的周长。
提示

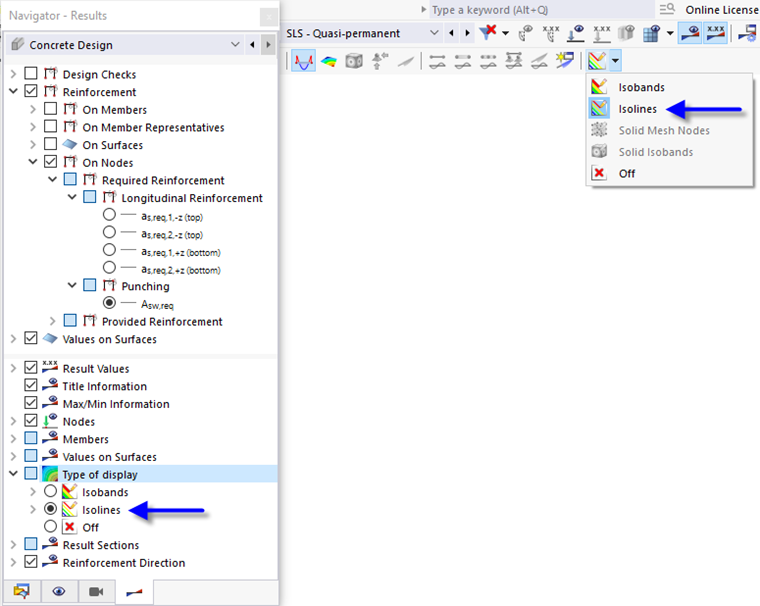

通过导航器下部的'显示类型'或工具栏中的列表按钮
可以切换显示等值面和等值线。
