面

在 ' 导航器 - 结果 ' 中定义比率的设计结果，该结果将以图形方式显示在面上。 对于承载能力极限状态、正常使用极限状态以及一般配筋和设计规范的详细信息，您可以从特定的设计类型中进行选择。

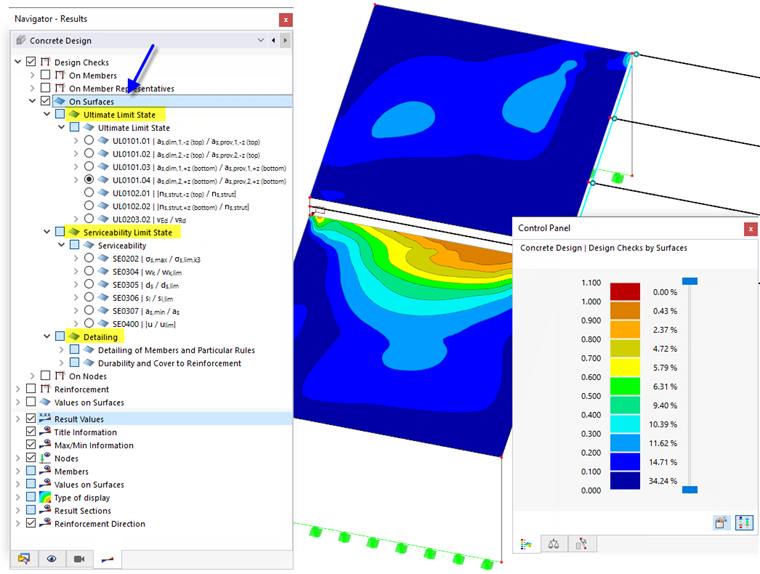

在面上显示带有比率的设计

显示了每个面积的所选设计类型的最大利用率。 混凝土设计的结果 - 不管指定的 平滑结果 - 在区域集内连续平滑或区域。

占用的颜色分配显示在控制面板中。

承载力极限状态

在'极限状态'子类别中，您可以选择要以图形方式显示的设计类型。

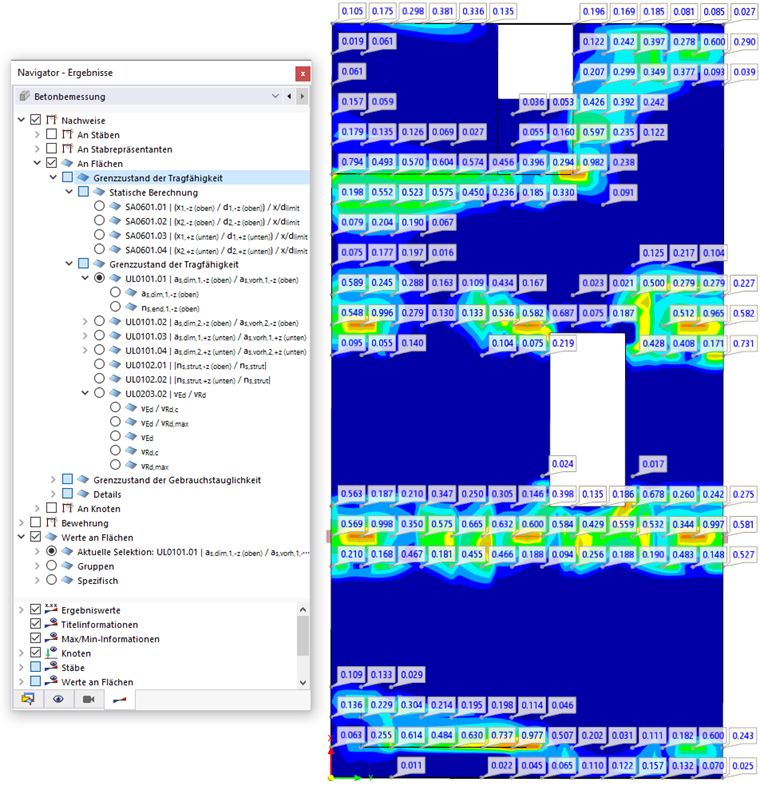

定义承载能力极限状态的设计类型

如表格中所示，每个证明都由一个标识符标识。 结构分析的设计标识符为'SA '，ULS 设计的标识符为' UL '。

正常使用极限状态SLS

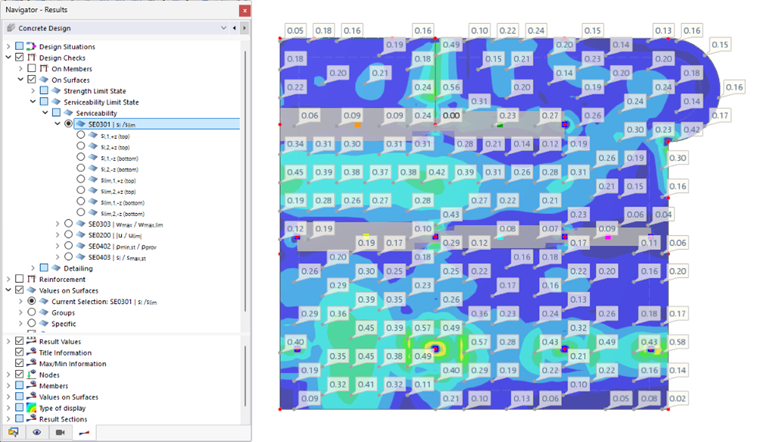

'正常使用极限状态'包含在 SLS 设计中起作用的各种设计类型。

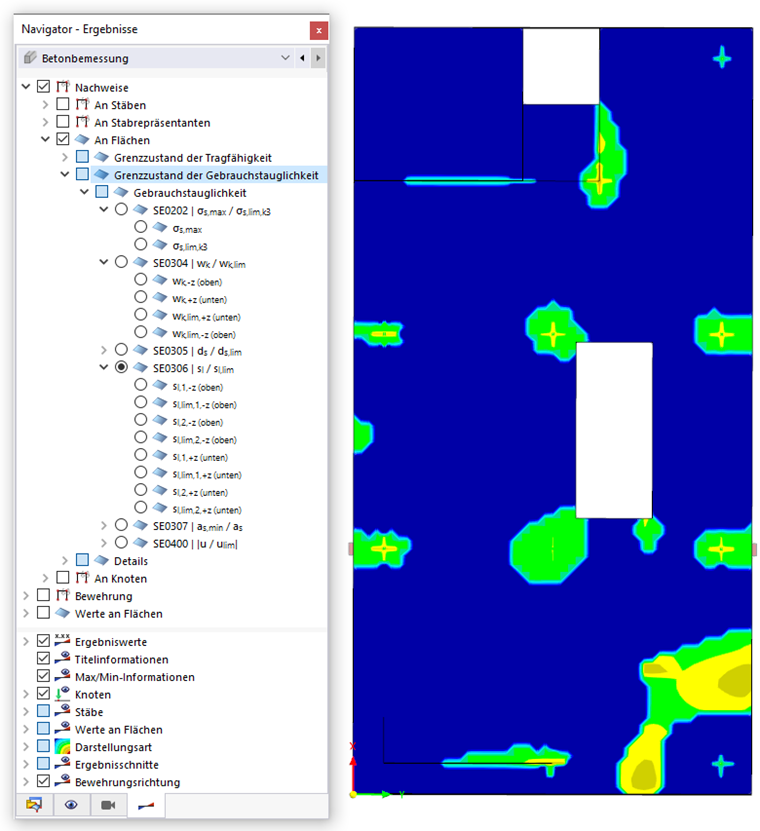

定义正常使用极限状态的设计类型

正常使用极限状态试验的标识符为 ' SE '。 它们包括混凝土压应力 σ_c （如果激活），钢筋应力 σ_s ，裂缝宽度验算 w_k ，钢筋直径验算 d_s ，钢筋间距验算 s_l, 最小配筋 a_{s, min}用于裂缝宽度的限制以及挠度验算等。

根据 EN 1992-1-1 第 7 章，对于 SLS 设计，并非所有指定的设计利用率都必须小于 1。 如果没有自动增加配筋来检查正常使用极限状态，则只需满足以下条件之一：

• 最小配筋 a_s,min和极限直径 d_s,lim
• 最小配筋 a_{s, min}和钢筋间距 s_{l, lim}
• 直接计算裂缝宽度 w_k （尚未实施）

另一方面，如果您使用 如果在计算正常使用极限状态 时自动激活了所需的纵向钢筋，那么为了满足 SLS 验算，最小钢筋、极限直径和最大距离都会被考虑在内。 尚未提供直接的裂缝宽度计算。

细化

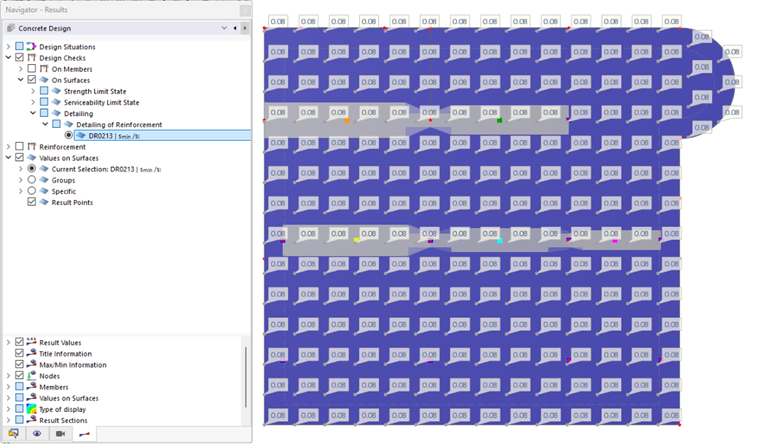

在子类别 ' 详图 ' 中，您可以选择一般配筋和施工规范的所有设计类型。

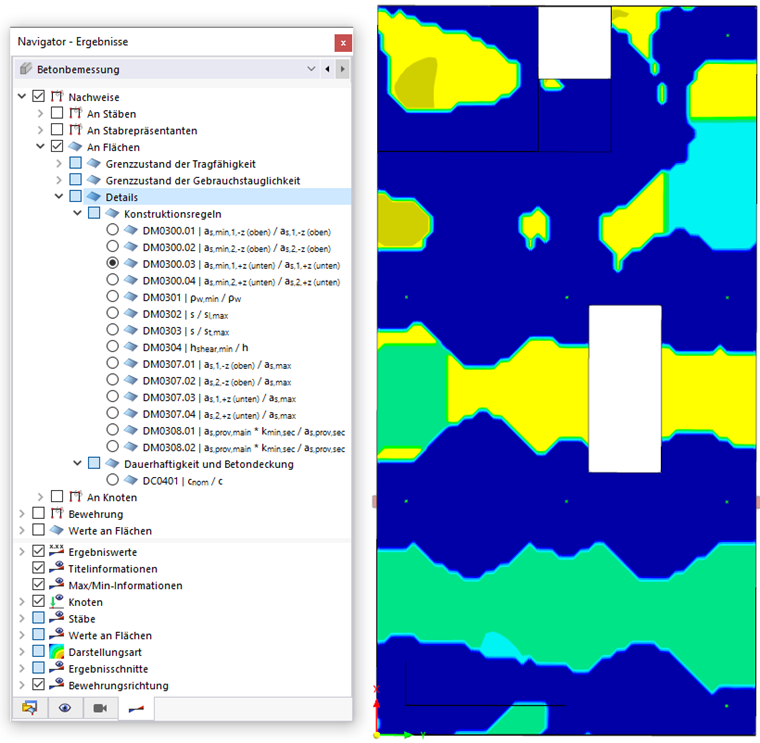

指定验证类型以获取详细信息

设计规范的代码为'DM '，耐久性和混凝土保护层的设计代码为' DC '。

面上的值

在导航栏上方的'面上的数值'类别中提供了各种显示结果值的选项（参见指定承载能力极限状态的设计类型). 在章节 #values area 中介绍了配筋输出。
