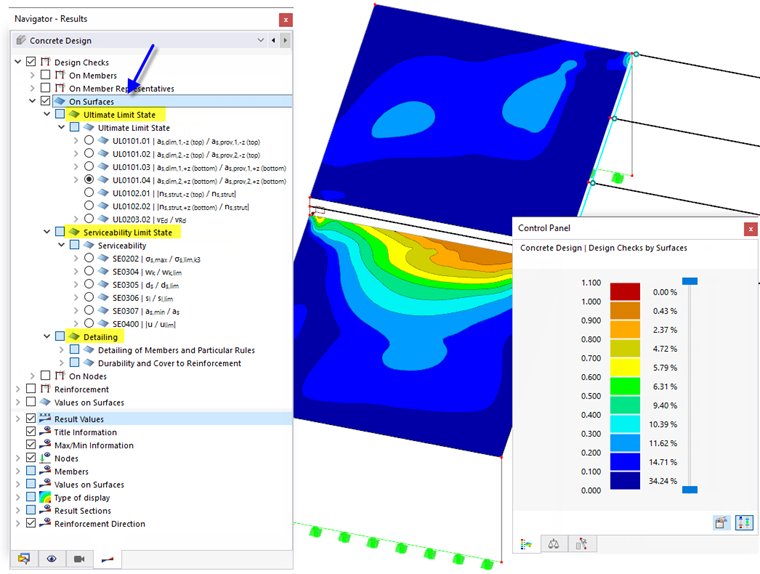

Dans le « Navigateur - Résultats », définissez les résultats de calcul des ratios à afficher graphiquement sur les surfaces. Vous pouvez choisir parmi les types spécifiques de vérification pour l'état limite ultime, l'état limite de service et pour les détails des armatures générales et des règles de calcul.
Le ratio de vérification maximale du type de calcul sélectionné est affichée pour chaque position de la surface. Les résultats de la vérification du béton, quel que soit le lissage de résultats spécifié, sont lissés en continu dans des ensembles de surface et surfaces.
Les assignations de couleur des ratios de vérification sont affichées dans le panneau de contrôle.

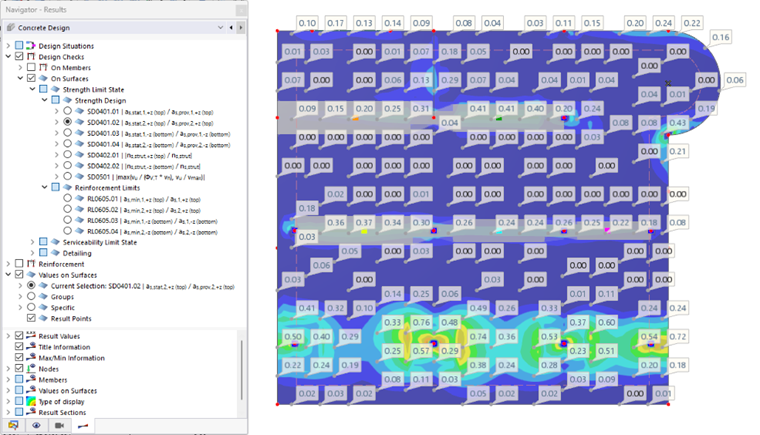

État limite ultime
Dans la sous-catégorie « État limite ultime », vous pouvez sélectionner le type de vérification à afficher graphiquement.
Comme dans les tableaux, chaque vérification est identifiée par un identifiant numéroté. Les vérifications d'analyse statique ont l'identifiant « SA », les vérifications à l'ELU ont l'identifiant « UL ».

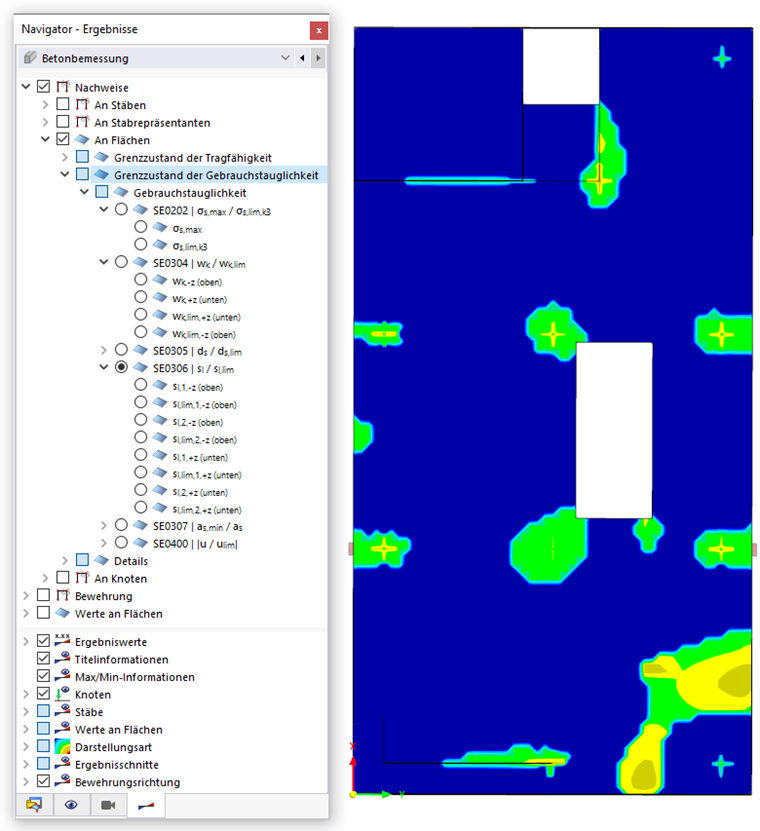

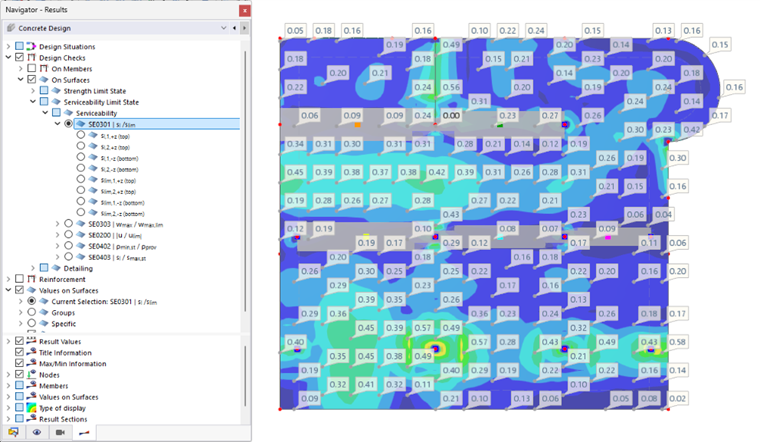

État limite de service
La sous-catégorie « État limite de service » contient les différents types de vérification qui jouent un rôle dans la vérification à l'ELS.
Les vérifications à l'état limite de service ont l'identifiant « SE ». Elles incluent la limitation de la contrainte en compression du béton σc (si activée), la limitation de la contrainte de l'acier σs, la vérification de l'ouverture de fissure wk, la vérification du diamètre de barre ds, la vérification de l'espacement des barres sl, les armatures minimales as,min pour la limitation de l'ouverture des fissures ainsi que la vérification de la flèche, etc.
Selon l'EN 1992-1-1, section 7, tous les ratios de vérifications spécifiés ne doivent pas être inférieurs à 1 pour la vérification à l'ELS. Si l'armature n'est pas augmentée automatiquement pour la vérification à l'état limite de service, un seul des critères suivants doit être satisfait :
- Armatures minimales as,min et diamètre limite ds,lim
- Armatures minimales as,min et espacement des barres sl,lim
- Calcul direct de l'ouverture de fissure wk (pas encore implémenté)
En revanche, si vous activez l'option Augmente l'armature longitudinale requise automatiquement pour le calcul de la situation de projet pour l'ELS , les critères d'armatures minimales, de diamètre limite et de distance maximale sont automatiquement pris en compte afin que la vérification à l'ELS soit effectuée. Un calcul direct de l'ouverture des fissures n'est pas encore disponible.

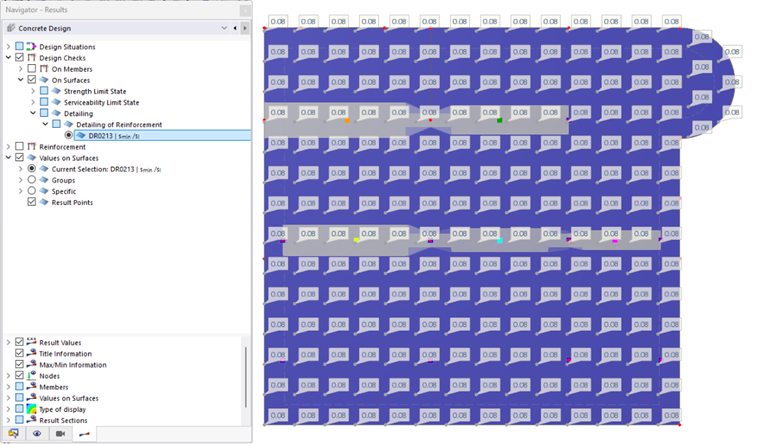

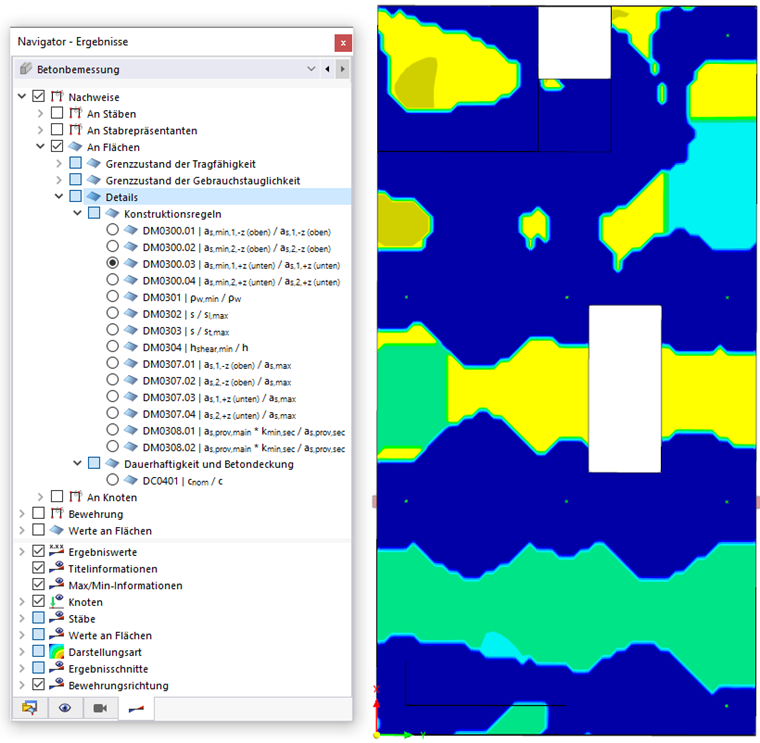

Détails
Dans la sous-catégorie « Détails », vous pouvez choisir parmi tous les types de calcul pour les règles générales d'armatures et de construction.
Les vérifications pour les règles de vérification ont l'identifiant « DM », les vérifications pour la durabilité et l'enrobage de béton ont l'identifiant « DC ».
Valeurs sur les surfaces
La catégorie « Valeurs sur les surfaces » à la fin de la zone de navigation supérieure offre différentes options pour afficher les valeurs de résultats sur les surfaces (voir l'image Définir le type de vérification pour l'état limite ultime). Elles sont présentées au chapitre Surfaces pour la sortie des armatures.
