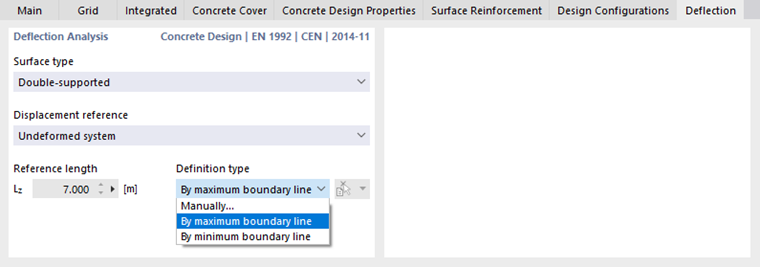

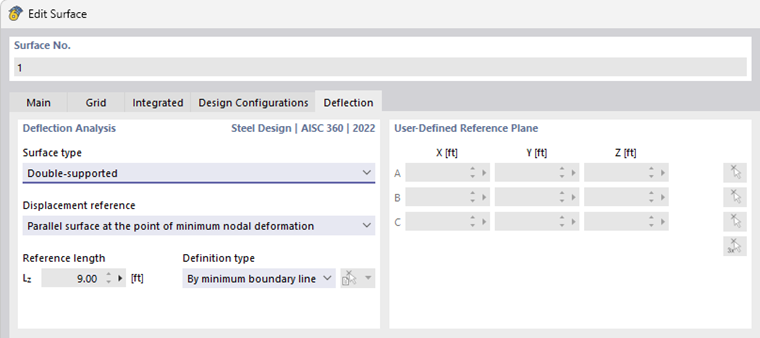

Dans l'onglet « Flèche », vous pouvez entrer les spécifications pour l'analyse de la flèche de la surface.
Vérification de la flèche
Avec le « Type de surface », vous pouvez définir les valeurs limites de la flèche à appliquer dans la vérification. Ces valeurs sont enregistrées dans la boite de dialogue Configurations pour l'ELS pour chaque maintien des deux côtés (dalle de plancher) et appui sur un côté (dalle en porte-à-faux).
La « référence de déplacement » contrôle le modèle utilisé comme référence pour l'analyse des déformations. La liste contient trois options :

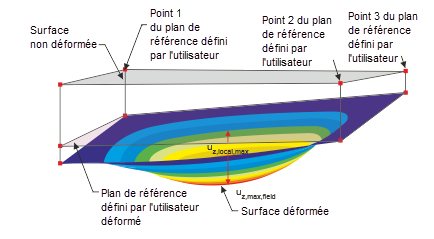

- Plan de référence déformé défini par l'utilisateur : Si les appuis ont des déplacements très différents, vous devez spécifier un plan de référence incliné pour le déplacement à vérifier uz. Définissez le plan dans la section « Plan de référence défini par l'utilisateur » avec trois points du système non déformé. RFEM détermine la déformation des trois points de définition, place le plan de référence à travers ces points déplacés et utilise la déformation maximale correspondante uz pour la vérification.

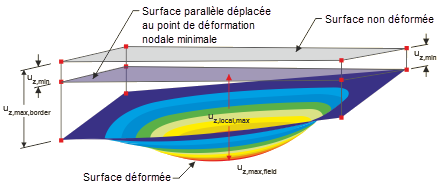

- Surface parallèle déplacée au point de déformation nodale minimale : Cette option est recommandée pour un appui surfacique élastique. La déformation maximale uz est relative à un plan de référence déplacé parallèle au système non déformé, que RFEM place à travers le nœud avec la valeur de déplacement la plus faible uz,min.
- Système non-déformé : Les déformations locales uz sont directement extraites des résultats et utilisées pour le calcul.

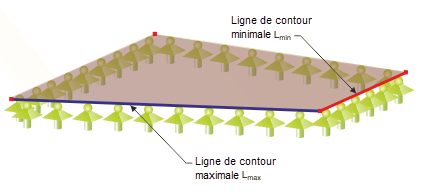

La valeur limite de la flèche dépend de la « longueur de référence » Lz. Vous pouvez définir cette longueur en sélectionnant le type de définition « Manuellement » dans la liste de droite. Si vous sélectionnez « Pour la ligne de contour maximale » et « Pour la ligne de contour minimale », RFEM détermine la longueur du bord le plus long ou le plus court à partir de la géométrie de surface et définit automatiquement la longueur de référence.
