L'onglet Enrobage de béton vous permet de contrôler l'enrobage de béton de l'armature utilisée pour la vérification de la barre.
Options
Les deux cases de cette section sont désactivées par défaut, de sorte que l'enrobage de béton est déterminé à partir de la classe d'exposition. Si vous cochez une option, vous pouvez spécifier l'enrobage défini par l'utilisateur ou différent selon les côtés de la section.
Durabilité du béton
Dans la plupart des cas, l'enrobage est contrôlé par la durabilité du béton que vous assignez à la barre. Le logiciel détermine l'enrobage de béton directement à partir de cette spécification. Si vous avez déjà défini des types de durabilité du béton, vous pouvez sélectionner le type approprié dans la liste.
Le bouton
permet de créer un nouveau type (ou un type supplémentaire). Le bouton
permet de modifier le type de durabilité du béton sélectionné dans la liste. Vous pouvez utiliser le bouton
pour adopter graphiquement le type d'une autre barre.
Enrobage minimal de béton selon la norme
L'enrobage minimal de béton cnom qui doit être respecté selon la norme est spécifié ici. Cette valeur ne peut pas être modifiée.
Enrobage de béton défini par l'utilisateur

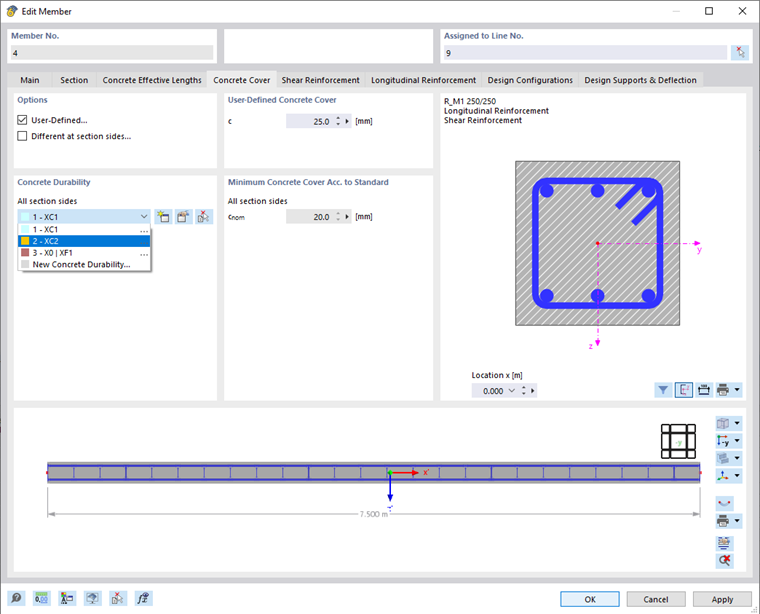

Cette section ne s'affiche que si vous avez coché la case Défini par l'utilisateur dans les options. Vous pouvez spécifier l'enrobage manuellement ici (voir l'image Définir l'enrobage). La valeur c représente la distance entre l'extérieur du cadre et le bord de la section.
Enrobage de béton différent sur les côtés de la section

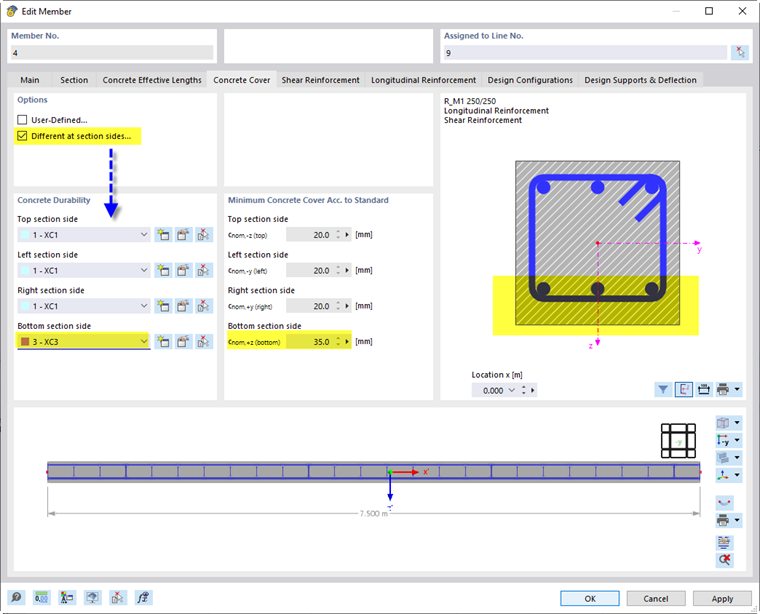

S'il n'existe pas de classe d'exposition uniforme pour la section, vous pouvez également spécifier les revêtements en béton pour les différents côtés. Pour ce faire, cochez la case Différent selon les côtés de la section dans les options. Vous pouvez ensuite sélectionner la classe d'exposition appropriée pour chaque côté de la section (haut, bas, gauche, droite) dans la section « Durabilité du béton » et ainsi contrôler l'enrobage de béton.
Graphique
Sur la droite, vous pouvez voir la section de la barre, et en bas la coupe longitudinale. Les fonctions des deux zones graphiques sont décrites dans le chapitre Armatures d'effort tranchant .
