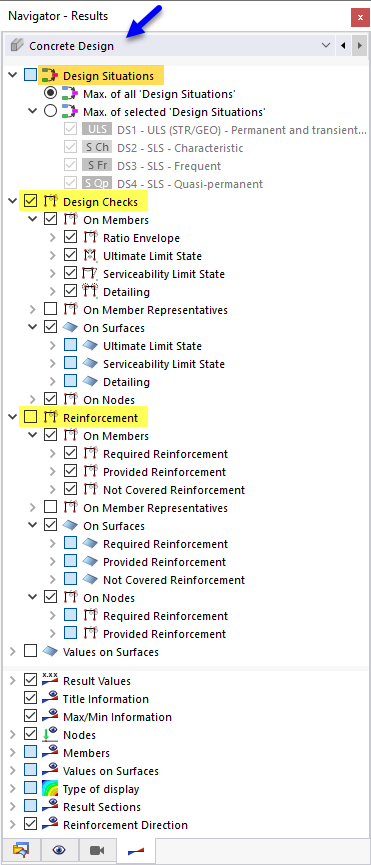

L’évaluation et la documentation des résultats de la vérification sont généralement effectuées graphiquement. Pour afficher les différents types de résultats sur le modèle, le Navigateur - Résultats est adapté au module complémentaire de vérification. Les résultats concrets sont gérés sous le type de résultat Vérification du béton dans la liste du navigateur.
Dans la catégorie Situations de projet, vous pouvez préciser si les résultats maximaux de toutes les situations de projet (l’enveloppe) ou les valeurs maximales des situations de projet sélectionnées doivent être affichés.
Dans les catégories Vérifications et Armatures, choisissez le type de résultat pour les barres, les surfaces et les nœuds. Une sélection multiple est possible, les résultats sont alors affichés simultanément sur le modèle (voir l’image Plusieurs types de résultats).
Dans la fenêtre de travail, vous disposez des mêmes options de sélection et d'évaluation que pour l’analyse statique, par exemple pour afficher les Coupes de résultats avec armatures.
Panneau de contrôle
Le panneau de controle est également adapté aux résultats de la vérification du béton. Vous pouvez y ajuster les couleurs des ratios et des armatures. Cela peut être nécessaire si plusieurs types de résultats sont affichés en même temps.
De plus, vous pouvez utiliser le panneau de contrôle, tel que vous le connaissez déjà de l'analyse statique, pour échelonner les facteurs des courbes de résultat ou définir des objets pour l’affichage des résultats.
Filtre des valeurs de résultats

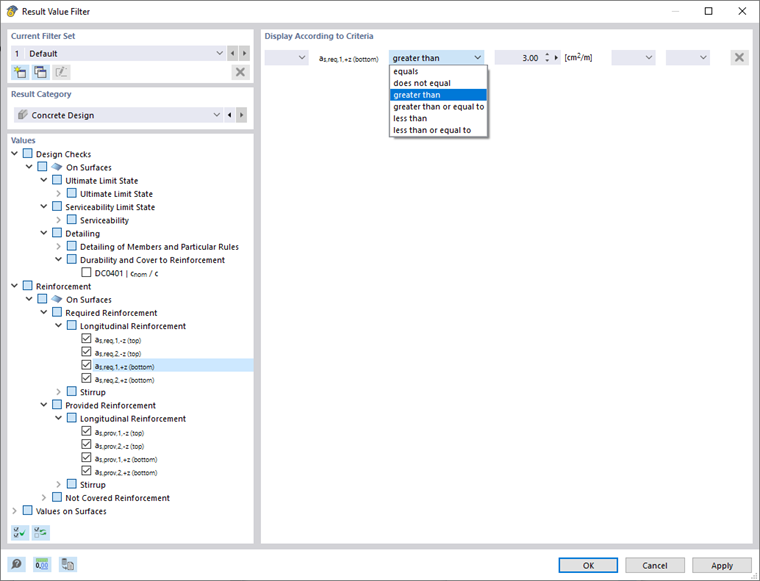

Dans le menu « Résultats », activez la boite de dialogue Filtres de valeurs de résultats à l’aide de la fonction Filtres de valeurs de résultats (voir l’image Filtres des valeurs de résultat ) . Vous pouvez y définir des critères pour l’affichage des valeurs de résultat.
Dans « Valeurs », cochez les cases pour spécifier les types de résultats pour lesquels vous souhaitez définir des critères. Si vous cochez une case, vous pouvez spécifier les conditions pour ce type de résultat dans la section « Afficher selon les critères ». Dans la deuxième colonne, sélectionnez la comparaison à appliquer. Entrez la valeur déterminante dans la troisième colonne.

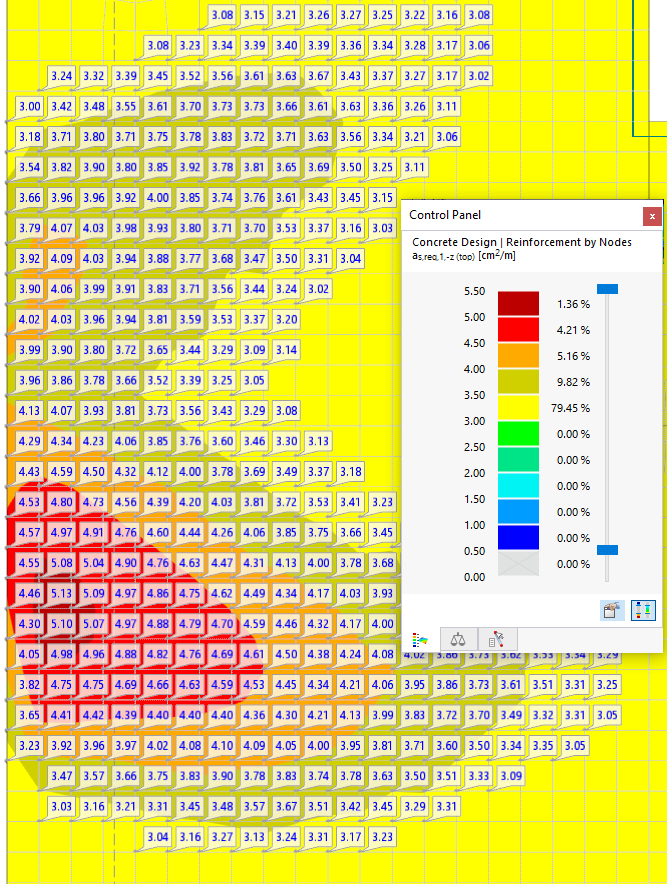

La figure ci-dessus montre une condition pour les armatures inférieures requises as,req,1. Avec cette spécification, seules les valeurs d’armatures supérieures à 3,00 cm2/m sont affichées.
Les filtres de valeurs de résultats sont détaillés dans le chapitre Valeurs de résultats sur les surfaces du manuel de RFEM.
Les chapitres suivants décrivent les types de résultats du module complémentaire de vérification.
