Оценка и документирование результатов обычно выполняется в графическом виде. Чтобы отобразить в модели различные типы результатов, добавьте в проект #resultnavigator - Results - Настроен. Конкретные результаты отображаются в списке навигатора с помощью типа результатов Бетонное проектирование.
В рабочем окне у вас есть те же параметры выбора и оценки, что и для статического анализа, например для отображения разделов результатов с подкреплением.
панель управления
Панель управления также адаптирована к результатам конкретного расчета. Здесь вы можете настроить цвета для соотношений и армирования. Это может быть необходимо, если одновременно отображается несколько типов результатов.
Кроме того, вы можете использовать панель управления - как вы знаете из статического анализа - [[#/de/downloads-und-infos/documents/online-handbooks/rfem-6/001106 #resultFactorsTab Factors {%\} Масштабируйте кривые результатов или определите #resultsOnObjectsFilterTab объекты для отображения результатов.
Фильтр значения результата

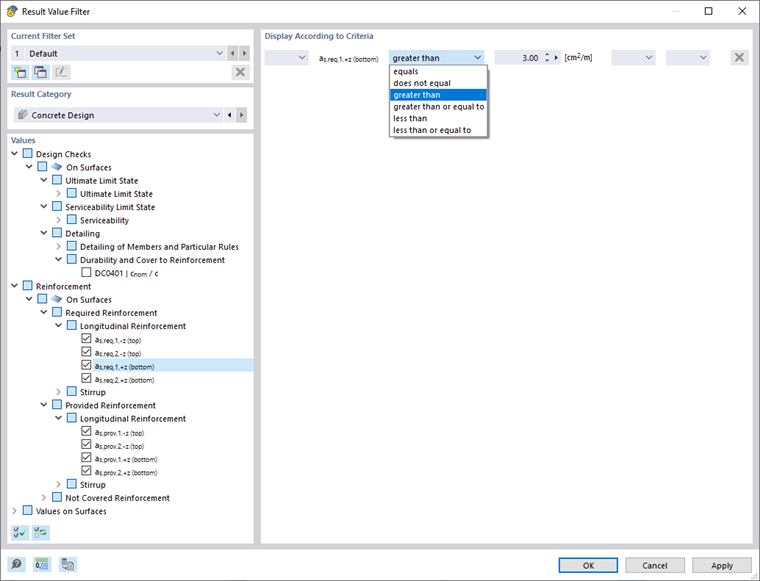

В меню 'Результаты' используйте функцию фильтра значений результатов (см. Изображение Вызов фильтра значений результатов ) диалогового окна ' Фильтр значений результатов '. Здесь вы можете определить критерии для отображения значений результатов.
В разделе 'Значения' используйте флажки, чтобы указать типы результатов, для которых вы хотите определить критерии. Если вы установите флажок, вы можете указать условия для этого типа результатов в разделе ' Отображение по критериям '. Во втором столбце выберите, какое сравнение следует применить. Введите соответствующее значение в третий столбец.

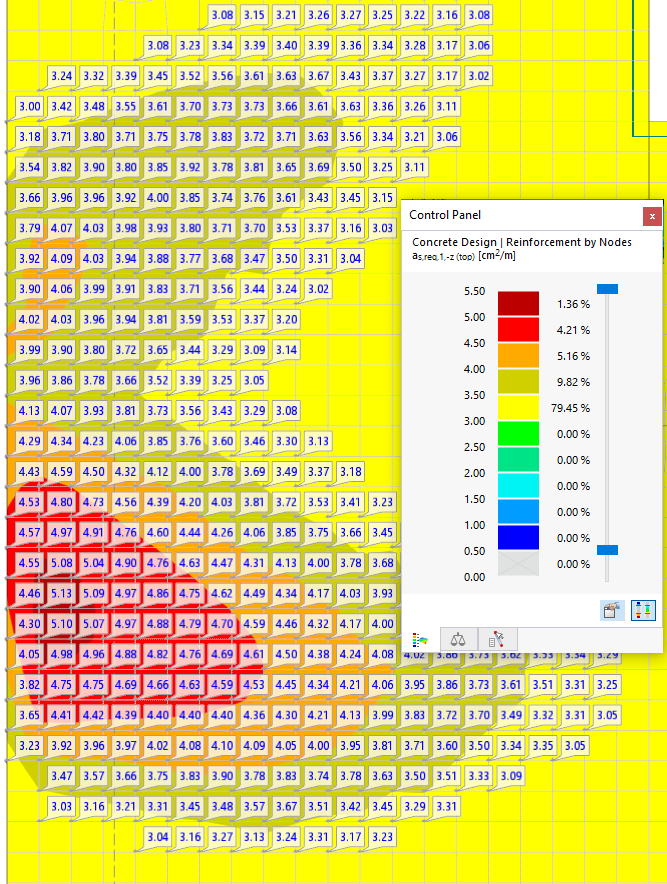

На рисунке выше показано условие для требуемой нижней арматуры as, erf, 1. В данной спецификации отображаются только значения армирования более 3,00 см2/м.
Дополнительные пояснения к диалоговому окну 'Фильтр результирующего значения' можно найти в главе #extbookmarkmanual|ResultValuesFilterDialog|Результирующие значения на поверхностях № из руководства RFEM.
В следующих главах описываются типы результатов работы надстройки.
