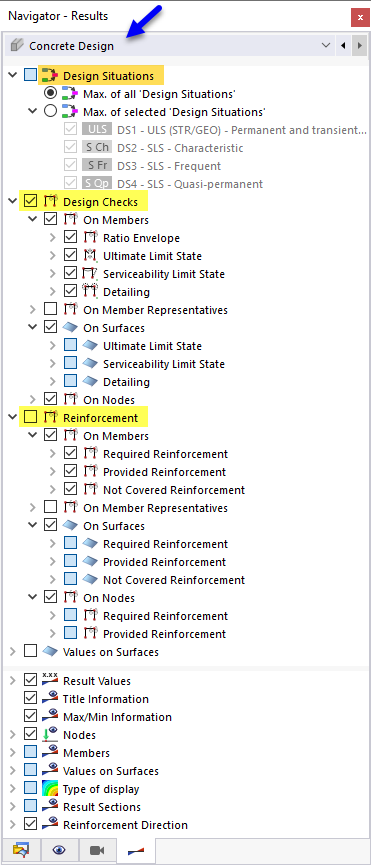

A avaliação e documentação dos resultados do dimensionamento é geralmente feita de forma gráfica. Para exibir os diferentes tipos de resultados no modelo, o #resultnavigator Navegador - resultados na adição de dimensionamento - Ligado. Os resultados de betão são geridos como tipo de resultados Dimensionamento de betão na lista do navegador.
Na janela de trabalho, você tem as mesmas opções de seleção e avaliação que para a análise estática, por exemplo, para exibir as secções de resultados com armadura.
Painel de controlo

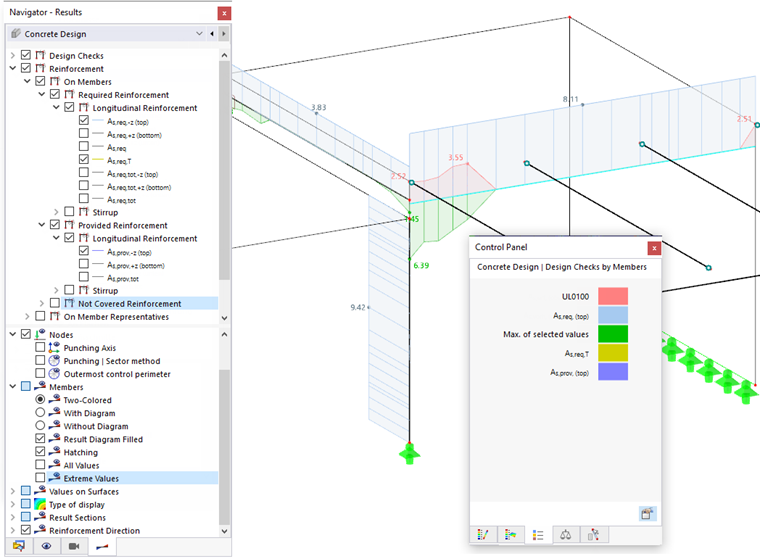

O painel de controlo também está adaptado aos resultados do dimensionamento de betão. Nela, é possível ajustar as cores para as relações e armaduras. Isso pode ser necessário se vários tipos de resultados são exibidos ao mesmo tempo.
Além disso, você pode usar o painel de controle - como o conhece por análises estáticas - os #resultFactorsTab fatores Redimensionar as curvas de resultados ou definir #resultsOnObjectsFilterTab objetos para a exibição dos resultados.
Filtro de valor de resultados
No menu ' Resultados ', utilize a função Filtro de valor resultante (ver imagem a chamar o filtro de valores resultantes ) da caixa de diálogo ' Filtro de valores resultantes '. Nela, é possível definir os critérios para a exibição dos valores de resultados.
Na secção 'Valores', utilize as caixas de selecção para especificar os tipos de resultados para os quais pretende definir critérios. Se seleccionar uma caixa de selecção, pode especificar as condições para este tipo de resultado na secção 'Mostrar por critérios'. Na segunda coluna, selecione a comparação que deve ser aplicada. Entrar o valor relevante na terceira coluna.

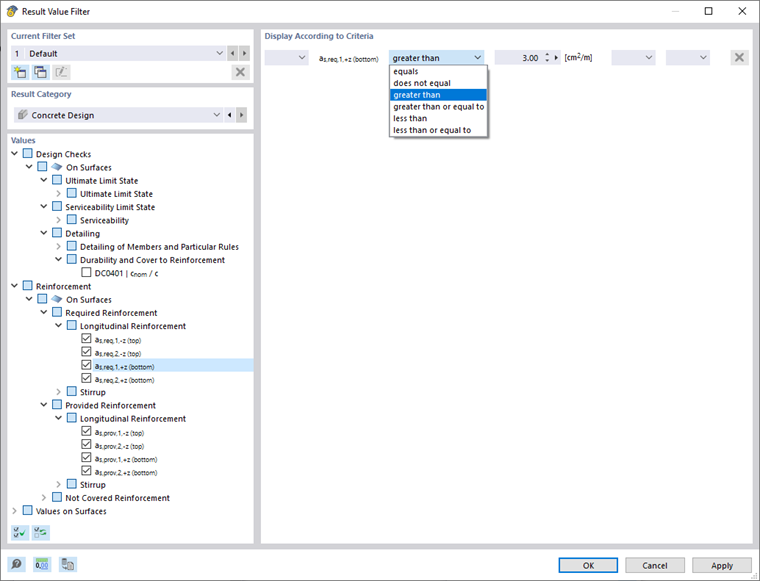

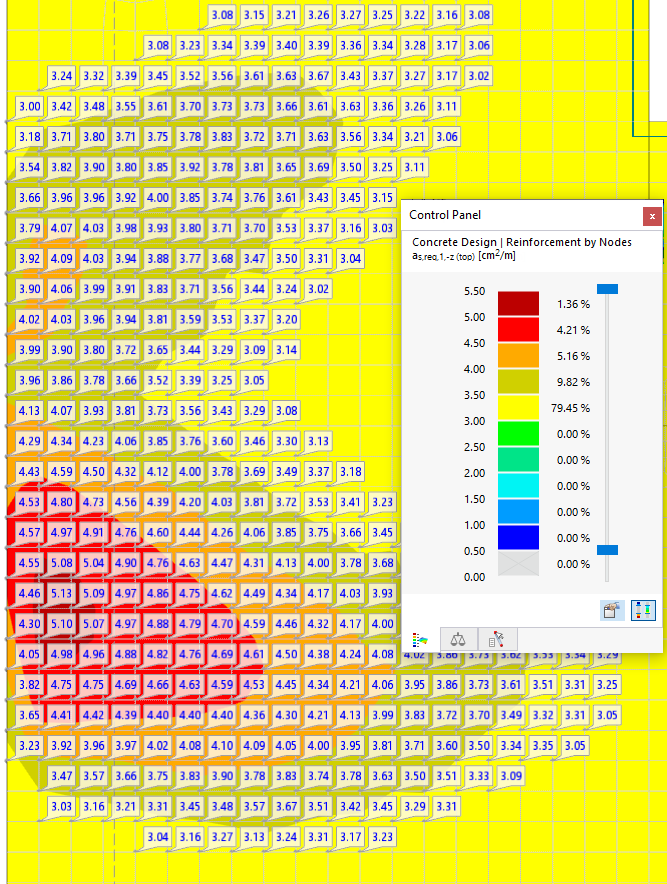

A figura acima mostra uma condição para a armadura inferior necessária as, erf, 1. Com esta especificação, apenas são exibidos valores de armadura superiores a 3,00 cm2/m.
Poderá encontrar mais explicações sobre o diálogo 'Filtro de valores de resultados' no capítulo Valores dos resultados nas superfícies do manual do RFEM.
Os capítulo seguintes descrevem os tipos de resultados do módulo de dimensionamento.
