Configuração básica

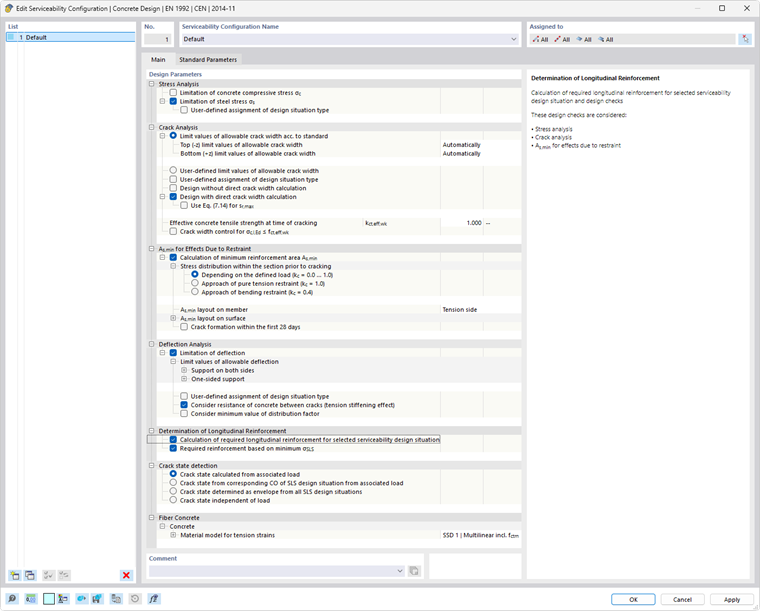

No separador Geral da caixa de diálogo 'Configurações do SLS', as configurações para barras e superfícies são geridas em conjunto.

Os 'Parâmetros de dimensionamento' estão divididos em diversas categorias.

Verificação de tensões

Nesta categoria, pode especificar qual a análise de tensão que deve ser realizada. O dimensionamento da 'limitação da tensão de aço σ_s ' está ativada por defeito.

Verificação de largura de fendas

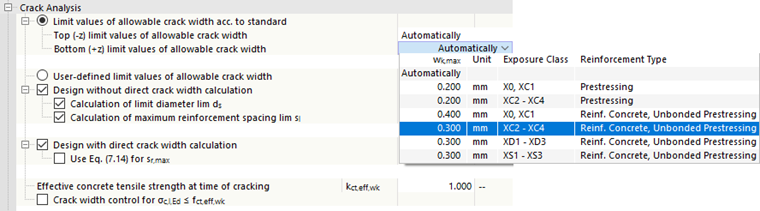

Esta categoria permite controlar as configurações para a verificação da largura de fendas. Os 'valores limite da largura de fendas permitida de acordo com a norma' encontram-se predefinidos. Estes são selecionados 'Automaticamente' do tipo Classe de exposição atribuída ao elemento estrutural. Como alternativa, pode definir o valor w_k,máx directamente na lista.

'Valores limite definidos pelo utilizador para a largura de fendas permitida' também são possíveis. Ative a opção e depois especifique os valores limite para o lado superior e inferior das superfícies e barras.

As larguras de fendas fora do intervalo de 0,20 mm a 0,40 mm só podem ser definidas se o 'dimensionamento com cálculo direto da largura de fendas' estiver ativo. No caso de cálculo indireto da largura de fendas através do diâmetro limite ou da distância limite, o dimensionamento apenas é possível para larguras de fendas de 0,20 mm a 0,40 mm. Por isso, se pretende dimensionar para um valor limite da largura de fendas < 0,20 mm, desative previamente a caixa de seleção 'Dimensionamento sem cálculo direto da largura de fendas'.

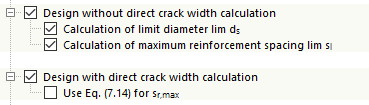

Com a caixa de selecção 'Dimensionamento sem cálculo direto da largura de fendas', pode definir se o dimensionamento de acordo com a EN 1992-1-1, 7.3.3 é realizado através do cálculo do diâmetro limite lim ds e/ou da armadura máxima espaçamento lim_sl.

Também é possível realizar o 'dimensionamento com cálculo direto da largura de fendas' de acordo com a norma EN 1992-1-1, 7.3.4.

A opção 'Resistência efetiva à tração do betão no momento da fendilhação' permite definir um fator k_ct,eff,wk pelo qual a resistência à tração do betão f_ctm é multiplicada para o cálculo da largura da fenda.

Além disso, também pode ativar a verificação da largura de fendas para elementos finitos e posições de barra onde a tensão do betão é σ_c,I,Ed ≤ f_ct,eff,wk.

A_s,mín para efeitos devido a restrição

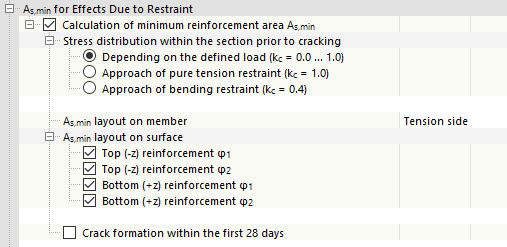

Geralmente, uma carga devido a restrição – por exemplo, devido à dissipação do calor de hidratação – não é representada diretamente como carga no modelo. No entanto, o módulo pode realizar uma verificação para tais situações e realizar um 'cálculo da área de armadura mínima A_s,mín ' necessária como resultado dos efeitos devido à restrição'.

Na categoria 'Distribuição de tensão na zona de tração antes da primeira fendilhação', estão disponíveis três opções.

• 'Dependendo da carga definida': Como valor de entrada para o cálculo da armadura mínima A_s,mín, o programa requer, entre outras coisas, a distribuição de tensões na secção antes da fendilhação inicial. Com esta opção, o programa analisa a distribuição de tensões a partir das combinações de carga existentes das situações de dimensionamento para o estado limite de utilização e depois determina o fator_kc por elemento ou posição x. Assim, o coeficiente_kc pode variar entre 0,0 e 1,0.
• 'Abordagem de restrição axial': Se existe uma tensão de tração pura, é aplicado o fator k_c = 1,0 para todo o componente estrutural.
• 'Abordagem de restrição de flexão': Se houver flexão ou flexão com força axial, é aplicado o fator k_c = 0,4 para todo o elemento estrutural.

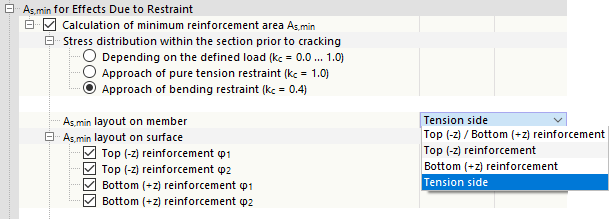

As opções da 'disposição de A_s,mín na barra' dependem de como é realizada a determinação da tensão acima descrita na zona de tração antes da fendilhação inicial. Com a configuração predefinida de 'Dependendo da carga definida', apenas a opção 'Lado da tracção' porque o programa determina o lado de tracção a partir da carga e só aplica a armadura longitudinal mínima aqui. Com a opção ' Abordagem de restrição de tração pura', a armadura mínima é distribuída uniformemente para a 'Armadura superior (-z)/Armadura inferior (+z)' em ambos os lados da barra. Se a opção 'Aplicar restrição à flexão' se encontra definida, pode seleccionar entre várias possibilidades para dispor a armadura mínima na secção.

Para a 'A disposição_s,mín na superfície' pode especificar individualmente em que lado da superfície deve ser aplicada a armadura mínima da restrição. Todas as quatro direções de armadura se encontram ativadas por defeito (ver figura acima). No entanto, também é possível aplicar a armadura mínima devido à restrição apenas para uma posição ou direção específica.

Se selecciona a opção 'Fenda nos primeiros 28 dias' , pode ajustar a resistência à tração do betão no momento da primeira fendilhação pelo fator f_{ct,eff,As,mín}.

Mais dados teóricos sobre este assunto podem ser encontrados no artigo técnico {%>

Para o dimensionamento de acordo com a norma DIN EN 1992-1-1, está disponível a opção '0,85*A_s,min para endurecimento lento do betão'. Permite reduzir a área de armadura mínima determinada em 15%.

Para a norma DIN EN 1992-1-1 também pode especificar o 'tipo de restrição'. Utilize as opções na lista para definir se existem efeitos internos ou externos devido às restrições.

Esta configuração controla o fator 'k' incluído na determinação da armadura mínima e, portanto, a quantidade de armadura necessária.

Verificação de flecha

O módulo segue um "conceito" no dimensionamento: Se é seleccionada a opção 'Limite da flecha', o programa verifica os componentes estruturais no que diz respeito aos valores limite permitidos e apresenta o correspondente critério de dimensionamento. As condições de apoio dos elementos estruturais desempenham aqui um papel crucial.

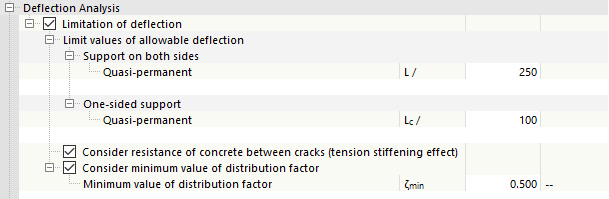

Na categoria 'Valores limite da deformação admissível', o valor limite para o dimensionamento com a situação de dimensionamento quase-permanente está definido como L/250 para 'apoios de dois lados' e como L_c/100 para um 'apoio de um lado' pré-definido.

Se seleciona a caixa 'Considerar resistência do betão entre fendas (reforço à tração)', o efeito de reforço do betão tracionado entre as fendas será tido em consideração na análise da flecha. Este efeito também é conhecido como "reforço à tração". Em partes fendilhadas do betão armado, as forças de tração na fenda são suportadas apenas pela armadura, mas entre duas fendas, as tensões de tração são introduzidas no betão através da ligação (com deslocamento lateral). Assim, o betão contribui para a resistência das forças de tração internas, o que leva a um aumento da rigidez do componente.

No cálculo de deformações analítico, os danos na secção de betão no estado fendilhado são tidos em consideração através do coeficiente de distribuição ζ. Este fator é determinado automaticamente a partir da situação de carga por elemento ou posição x. Se seleciona a caixa 'Considerar valor mínimo do fator de distribuição', pode especificar um valor mínimo para ζ; por exemplo, para aplicar um "dano mínimo" em posições com valor de momento zero, o que não resultaria da carga definida.

Determinação da armadura longitudinal

Esta categoria está disponível para o dimensionamento de acordo com a norma DIN EN 1992-1-1.

Com a caixa de selecção 'Aumenta a armadura longitudinal necessária automaticamente para dimensionar a situação de dimensionamento do estado limite de utilização', pode controlar se a armadura longitudinal é para ser dimensionada para cumprir as verificações do SLS.

Se esta opção se encontra ativada, o programa determina a armadura para a verificação do estado limite de utilização através do aumento iterativo da armadura. A armadura de ULS necessária para resistir à carga característica dada serve como valor inicial. O dimensionamento da armadura não tem resultado se o espaçamento dos varões s_l da armadura longitudinal possível atingir o diâmetro dos varões d_sl de maneira que não seja possível o dimensionamento.

Se desativar a caixa de seleção, a armadura necessária apenas será determinada para a verificação do estado limite último.

Deteção do estado de fendilhação

Nesta categoria, pode definir se a análise dos estados de fendilhação deve ser realizada com as combinações de carga individuais ou com a envolvente a partir dessas combinações.

Utilizar o cálculo de envolvente geralmente reduz o tempo de cálculo, mas pode levar a resultados menos económicos.
