Punçoamento

O separador Punçoamento da caixa de diálogo "Configuração do estado limite último" gere a configuração para as verificações ao punçoamento em lajes de piso ou placas de fundação. As verificações ao punçoamento são possíveis para cargas pontuais e de linha.

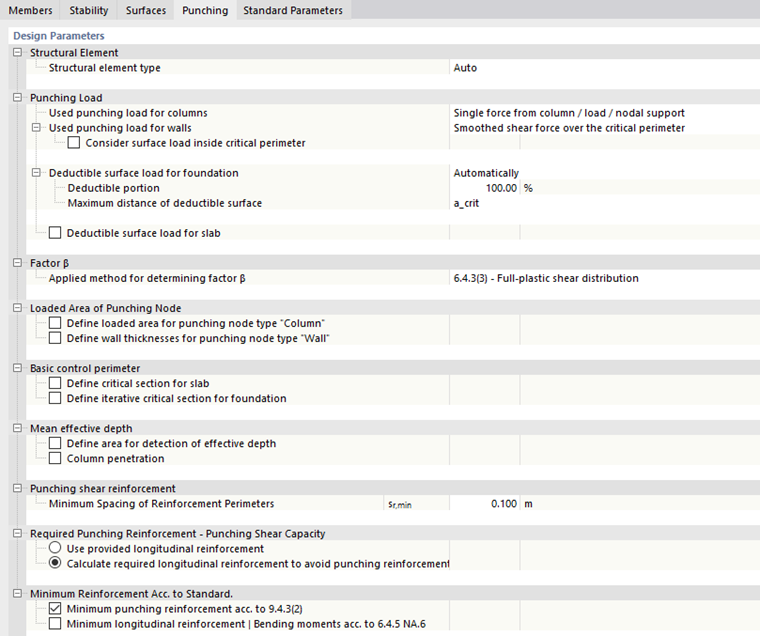

Editar configuração de capacidade de carga - punçoamento

Os 'parâmetros de dimensionamento' são divididos em diversas categorias.

Elemento estrutural

O programa tenta reconhecer automaticamente o tipo de componente e considera a situação relevante - laje ou fundação - no dimensionamento.

Selecionar o tipo de componente

Também é possível definir manualmente o tipo na lista. Isto pode ser necessário se o algoritmo não capturar corretamente as condições de fronteira no modelo devido a uma constelação especial.

Carga de punçoamento

Esta categoria contém diversos subitens com parâmetros importantes para a determinação da carga de punçoamento.

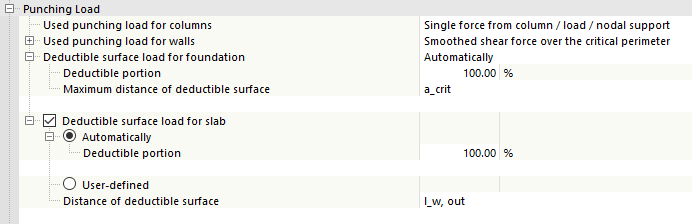

Definir parâmetros para carga de punçoamento

Carga de punçoamento utilizada para pilares

A carga de corte de punçoamento para pilares é derivada diretamente das forças normais ao pilar por defeito. Em alternativa, pode comutar para a aplicação de forças de corte no perímetro crítico.

Especificação da carga de punçoamento aplicada para pilares

Pode escolher entre as trajetórias suavizadas ou não das forças de corte. Opcionalmente, pode considerar a 'carga de superfície dentro do perímetro crítico' para determinar a partilha de cargas em falta entre o perímetro crítico e o ponto de introdução de carga para a carga de punçoamento V_Ed.

Carga de punçoamento utilizada para paredes

Esta configuração afeta o dimensionamento de punçoamento para os cantos e extremidades de parede. Para a determinação da carga de punçoamento, é utilizado como padrão o percurso suavizado das forças de corte no perímetro crítico. Em alternativa, pode comutar para a trajetória não suavizada das forças de corte.

Considerar carga de superfície definida pelo utilizador dentro do perímetro crítico

O programa tenta determinar automaticamente a carga de superfície na superfície a partir da distribuição de carga. Com a caixa de seleção 'Considerar carga de superfície dentro do perímetro crítico' também é possível especificar manualmente a partilha da carga em falta entre o perímetro crítico e o ponto de aplicação da carga para a carga de punçoamento V_Ed. Para fazer isso, selecione a opção 'Definido pelo utilizador' e, em seguida, introduza a carga de superfície no campo de introdução.

Carga de superfície deduzível para fundação

Nesta categoria, pode controlar como o programa deve lidar com a carga de superfície favorável dentro do perímetro crítico em pilares ao dimensionar lajes de fundação. Se o dimensionamento for realizado em pilares individuais, a força normal ao pilar é utilizada como carga de punçoamento como descrito acima. A parte de carga da pressão favorável do solo dentro do perímetro crítico pode ser deduzida desta carga de punçoamento. Como regra, esta carga de superfície 'é determinada automaticamente' a partir da distribuição de carga na superfície. Como opção, também é possível especificar o valor ' Definido pelo utilizador '.

A 'porção dedutível' da carga de superfície, que é subtraída da carga de punçoamento V_Ed, é pré-definida como 100%: Assume-se que a posição do perímetro crítico é determinada iterativamente no dimensionamento das lajes de fundação ou de piso. Se define a posição do perímetro crítico conforme necessário (por exemplo, 1,0 * d), pode alterar a parte dedutível para 50%.

O perímetro crítico a_{crit é} predefinido como a distância máxima ' da superfície removível '. Desta forma, é aplicada a posição do perímetro crítico determinada iterativamente. Em alternativa, pode mudar para a opção 'k * d' na lista. Isto significa que a altura estática (' k ') múltipla (' d ') é utilizada como a posição do perímetro crítico para a carga superficial dedutível. A configuração padrão é ' 1,0 * d '; ajuste o fator k, se necessário.

Carga de superfície deduzível para laje

Esta categoria corresponde às opções descritas na seção Carga de superfície dedutível para fundação . Isto permite reduzir a carga de punçoamento para componentes do tipo 'Placa' se existem cargas de superfície favoráveis. A função vem desativada por defeito.

Fator β

O fator de aumento de carga β é determinado por defeito utilizando as fórmulas na secção ' 6.4.3 (3) - Distribuição de tensões de corte totalmente plástica '. No entanto, também existem alternativas à escolha na lista.

Selecionar o método para a determinação do fator de aumento de carga β

• ' 6.4.3 (6) - Fatores de constante de acordo com a Fig. 6.21N ': O programa aplica valores aproximados constantes a nós individuais, dependendo da geometria determinada (canto, borda, centro, extremidade de parede ou canto de parede).

• ' Determinação pelo método do setor ': Esta abordagem é descrita no artigo técnico Determinação do fator de aumento de carga β com o modelo setorial para o RF-PUNCH Pro, o que também se aplica ao RFEM 6 is.
• ' Definição do utilizador ': O fator de aumento de carga β pode definir manualmente.

Área carregada do nó de punçoamento

Como regra, a geometria da ponto de punçoamento - por exemplo, as dimensões do pilar ligado - é determinada diretamente a partir da secção do pilar. Se pretende utilizar uma dimensão diferente para o dimensionamento, active a opção. São possíveis especificações separadas para o tipo de nó de punçoamento 'coluna' e ' parede '.

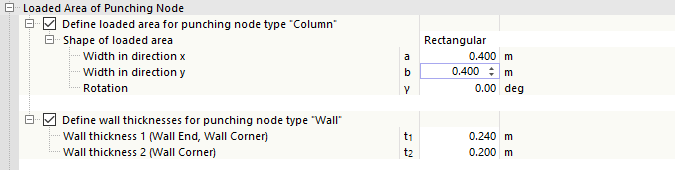

Definição de área de carga para nó de punçoamento

Define manualmente a geometria da superfície de aplicação de carga. Isso sobrescreve as dimensões determinadas a partir da topologia para todos os nós aos quais esta configuração está atribuída.

Também pode utilizar esta função para dimensionar uma carga de nó ou uma carga de linha que, por dimensionamento, não tem dimensões.

Quando introduzir as ' espessuras de parede ', certifique-se de que a espessura t₁ é sempre atribuída à linha com a menor numeração no modelo. A espessura de parede t₂ é atribuída à linha com o número de linha mais alto.

Perímetro de controlo básico

Nesta categoria, tem a opção de especificar manualmente o perímetro crítico para o dimensionamento de uma laje ou fundação (laje de piso).

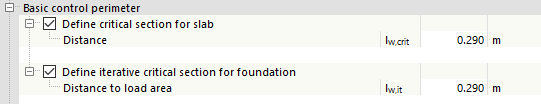

Definir perímetro crítico para a laje e a fundação

Geralmente, não é necessária uma entrada manual, uma vez que o programa determina automaticamente o perímetro crítico. Os campos de entrada estão, portanto, acessíveis apenas após ter activado a função.

Altura efetiva média

Como regra, a altura estática d é determinada no ponto do nó conectado. No entanto, para superfícies com uma espessura de superfície variável, pode ser necessário ajustar a área ' para o registo da altura estática efetiva '. Depois, pode ajustar a 'distância à superfície de carga' para que, se necessário, seja aplicada uma altura estática mais baixa.

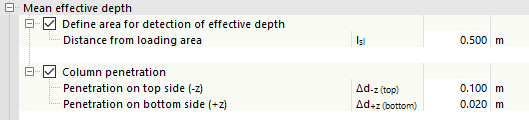

Definição da altura da secção efetiva média

Por exemplo, para considerar a penetração de pilar de um pilar de betão armado numa laje de betão armado, pode definir a ' profundidade de penetração do pilar '. A altura estática calculada d é depois reduzida dos valores especificados Δd durante o cálculo.

Armadura de punçoamento

Nesta categoria, pode definir a 'distância mínima entre as linhas de armadura' s_{r, mín}, que é utilizada para determinar a armadura de punçoamento que pode ser necessária. Está pré-definida uma distância mínima de 10 cm.

Armadura de punçomento necessária - capacidade de punçomento

Existem duas opções para a determinação da resistência ao punçoamento:

• ' Abordagem da armadura longitudinal existente ': O programa aplica a armadura longitudinal existente que foi inserida para a área no nó de punçoamento.
• 'Cálculo da armadura longitudinal necessária para evitar armadura de punçoamento': O programa aumenta automaticamente a armadura longitudinal para evitar a necessidade de armadura de punçoamento.

Armadura mínima segundo a norma

Se é necessária armadura de punçoamento, a 'armadura de punçoamento mínima de acordo com 9.4.3 (2)' é considerada por defeito. No entanto, enquanto a capacidade de carga V_{Rd, c} não for excedida por V_Ed, esta definição não tem efeito no dimensionamento do nó.

Ao dimensionar de acordo com a norma DIN EN 1992-1-1, pode activar os ' momentos fletores de acordo com 6.4.5 NA.6 '. Desta forma, é determinado um momento de flexão mínimo a partir da carga de corte V_Ed, para o qual a armadura longitudinal necessária é calculada. O resultado é integrado no 'Navegador - Resultados' da visualização da armadura longitudinal necessária.
