Propriedades do material

Este capítulo fornece informações sobre as categorias de material 'Betão' e 'Aço de armadura ', que são importantes para o dimensionamento de betão.

Betão

Quando você ativa o dimensionamento de betão, ficam disponíveis separadores adicionais na caixa de diálogo 'Editar material' para materiais de betão, onde pode fazer configurações importantes para o dimensionamento de betão. A descrição geral desta caixa de diálogo pode ser encontrada no capítulo materiais do manual do RFEM.

Propriedades do betão dependentes do tempo

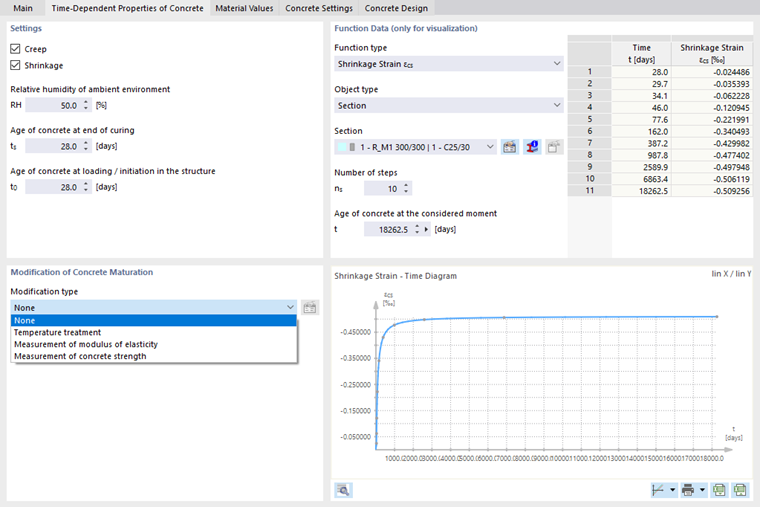

Propriedades do betão dependentes do tempo

Parâmetros e opções

Se pretende incluir 'fluência' e 'contração' no dimensionamento, seleccione as caixas de selecção correspondentes nesta secção. As outras especificações são depois consideradas para todos os componentes aos quais o material está atribuído. Com a fluência e a retração desativadas, não são possíveis outras entradas no registo.

Introduz a 'humidade relativa do ambiente ', a' idade do betão no final da cura 'e' a idade do betão no carregamento '. A partir desta informação, o programa determina o coeficiente de fluência φ e a deformação de retração ε.

Modificação da maturação do betão

Se tiver ativado a fluência , pode utilizar as opções na lista para ajustar o curso de maturação do betão (ver imagem Propriedades do betão dependentes do tempo ). Estes afetam a determinação do coeficiente de fluência φ.

• Sem : Não existe nenhum ajustamento do coeficiente de fluência φ.
• Tratamento de temperatura : Chame uma nova caixa de diálogo com o botão . Aqui pode definir as temperaturas do betão em função do tempo. Estes parâmetros influenciam a idade equivalente do betão t_{0, e}. Assim que a modificação é ativada por meio do tratamento de temperatura, o 'coeficiente de fluência φ_e de tempo equivalente' é especificado na seção funcionais .

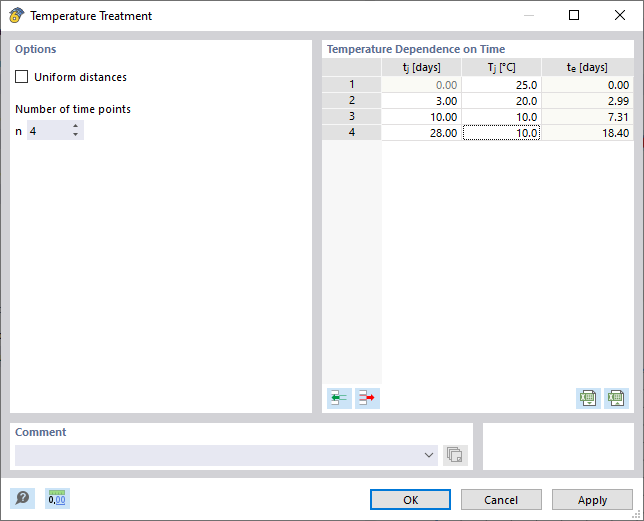

Definição da dependência da temperatura em relação ao tempo

• Medição do módulo de elasticidade : Se o módulo de elasticidade do betão foi medido em amostras de teste, pode utilizar esta opção para substituir o valor calculado do coeficiente de fluência φ pelo valor medido. Introduza o 'módulo de elasticidade medido' da amostra de teste e a 'idade do betão' no momento da medição. A partir desta informação, o programa determina a idade equivalente do betão t_{0, e}, que por sua vez altera o coeficiente de fluência para φ_e.

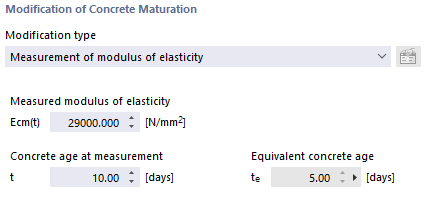

Tipo de modificação 'Medição do módulo de Young'

• Medição da resistência do betão : Esta opção de modificação é análoga à opção descrita acima. Em vez do módulo de elasticidade medido, introduz a resistência à compressão do betão f_{cm (t)}, que foi medida num determinado momento t.

Dados da função (só para visualização)

Nesta secção, pode definir uma secção ou uma espessura do modelo e selecionar um ' tipo de função ', que deve ser apresentado na tabela à direita e no abaixo.

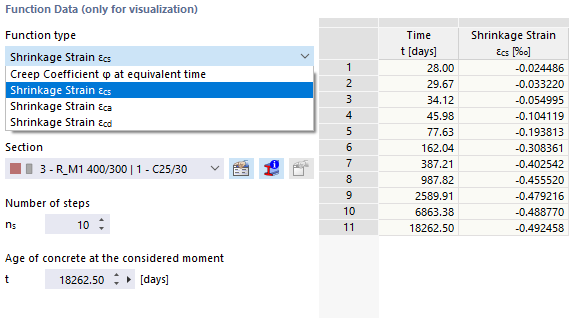

Selecionar o tipo de função: Coeficiente de fluência ou deformação de retração

Desta forma, pode controlar se o coeficiente de fluência φ ou um tipo de deformação de retração (deformação de retração total ε_cs ou das suas componentes retração de secagem ε_cd e retração autógena ε_ca ) serão apresentados como ordenadas. Desta forma, o utilizador obtém informações sobre o curso dos efeitos de longo prazo em conjunto com as diferentes configurações, por exemplo, para a maturação do betão.

Os resultados apresentados dependem de uma determinada 'espessura' ou ' secção '.

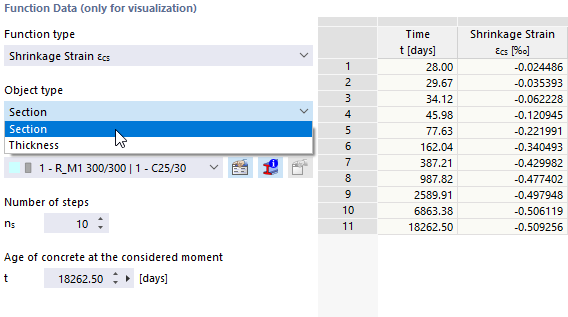

Selecionar o tipo de objeto: Espessura ou secção

No campo 'número de passos' n_s pode ajustar a divisão para a tabela e o diagrama. São predefinidos dez pontos de divisão para que a tabela tenha onze linhas de resultados.

A 'idade do betão no tempo observado' t é pré-definida como 50 anos; este valor é dado convertido para dias. Se necessário, também são possíveis aqui ajustes.

A nota 'Apenas para visualização' no título da secção significa que apenas os parâmetros de entrada para a secção selecionada ou a espessura selecionada são especificados e visualizados com esses valores. Desta forma, pode verificar a influência dos respetivos parâmetros. No entanto, para o cálculo, os coeficientes de fluência e as deformações de retração são calculados separadamente no momento de dimensionamento. Isto também é especialmente válido para o módulo time -dependentes Análise (TDA) (ainda em desenvolvimento) relevante.

Gráfico

Nesta secção, os dados funcionais são apresentados como um diagrama.

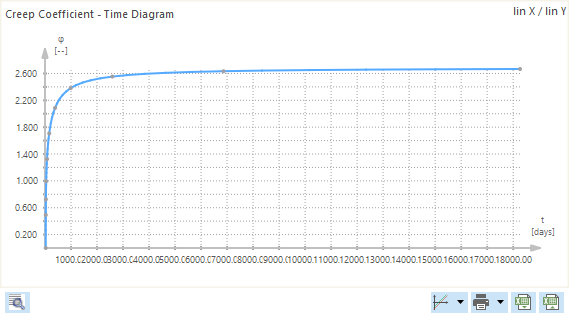

Coeficiente de fluência - Tempo - Diagrama

Se desloca o rato ao longo do gráfico, aparecem as respetivas abcissas e ordenadas. Pode ampliar com a roda do rato, mover o diagrama com o botão esquerdo do rato e clicar duas vezes com a roda do rato para repor a vista geral do diagrama.

Existem diversos botões abaixo do diagrama. Pode utilizar o botão para exibir os parâmetros de fluência e retração calculados numa caixa de diálogo.

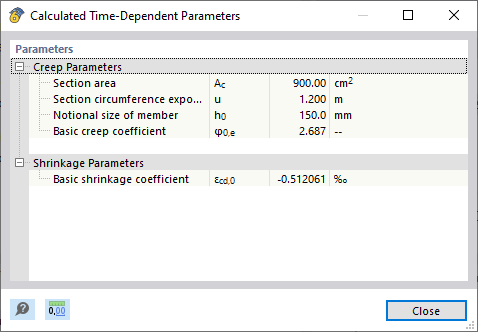

Parâmetros dependentes do tempo calculadas

Com as opções do botão de lista é possível apresentar as ordenadas e abcissas numa escala linear ou logarítmica.

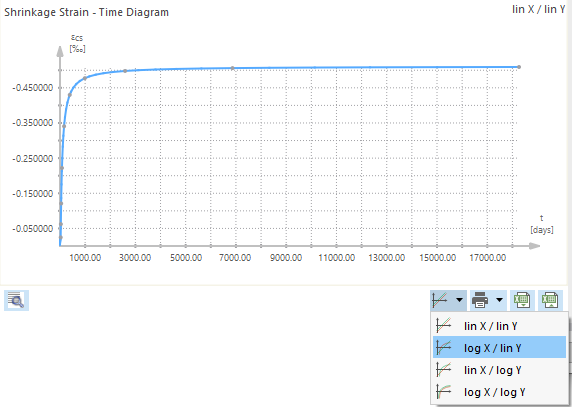

Mostrar deformação de retração - diagrama de tempo logaritmicamente

O diagrama também pode ser impresso. Tem as seguintes opções através do botão de lista :

• Direto para a impressora
• No relatório de impressão
• Imprimirgráficos no PDF
• Imprimir gráfico na área de transferência
• Imprimir gráfico no ficheiro

As diferentes funções são descritas no capítulo Gráficos do manual do RFEM.

Com o botão pode exportar os valores da tabela do diagrama para o Excel.

Parâmetros do betão

No separador Configurações de betão , pode fazer ajustes especiais nas propriedades do betão. Estes afetam não apenas a determinação do coeficiente de fluência e da deformação de retração, mas também as verificações de dimensionamento dos componentes aos quais o betão é atribuído.

Parâmetros do betão

Se necessário, ajuste o 'maior diâmetro de grão' d_g. Isso está incluído no dimensionamento detalhado da armadura definida pelo usuário.

Na lista 'Tipo de agregado', pode escolher entre vários tipos de agregado. O mesmo se aplica para a 'classe de cimento' (S, N ou R); tem uma grande influência no endurecimento do betão. Na lista 'Tipo de betão', também pode ajustar o processo de fabricação do componente (monolítico ou pré-moldado).

Dimensionamento de betão

No separador Dimensionamento de betão , encontra os parâmetros padrão do material que se aplicam ao dimensionamento.

Dimensionamento de betão com as configurações de dimensionamento segundo EN 1992

Entre outras coisas, são fornecidos os coeficientes parciais de segurança do betão e da armadura de armadura, e são listados os recobrimentos mínimos de betão para as diferentes classes de exposição. Estes valores podem ser encontrados no Norma que especificou nos dados básicos do modelo. Com a EN 1992-1-1, por exemplo, encontrará os parâmetros do Anexo Nacional; com o ACI 318, os valores são retirados directamente da norma

aço de armadura

Quando você ativa o dimensionamento de betão, está disponível outro separador na caixa de diálogo 'Editar material' para materiais de aço de armadura. A descrição geral desta caixa de diálogo pode ser encontrada no capítulo materiais do manual do RFEM.

Configuração para aço

Configuração para aço

Utilize as listas para especificar a 'classificação' do aço de armadura (N ou X) e o 'tipo de produção' (laminado a quente ou formado a frio). Essas propriedades afetam o comportamento da ductilidade. Entre outras coisas, eles são necessários para o dimensionamento da proteção contra incêndio.
