Armaduras de superfície

Com o tipo 'Armadura de Superfícies', você define como a armadura de uma superfície será executada com barras de aço ou telas.

Opções de entrada

No programa, existem várias maneiras de inserir armaduras de superfícies.

Menu de contexto do navegador

Clique com o botão direito na categoria Armaduras de Superfície no 'Navegador - Dados'. No menu de contexto, escolha a opção Nova Armadura de Superfície.

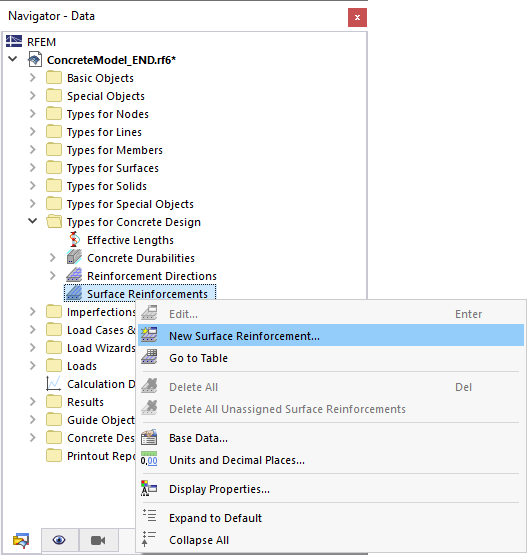

Definir armadura de superfície utilizando o menu de contexto do Navegador

Tabela

Na tabela, defina a categoria principal Estrutura e a subcategoria Tipos para Dimensionamento de Concreto. Dê um clique duplo em uma linha vazia na folha de tabela Armadura de Superfície.

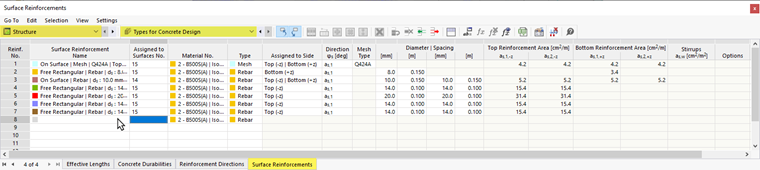

Definir armadura de superfície através da tabela

Propriedade da Superfície

Você pode criar uma nova armadura da superfície diretamente como uma propriedade da superfície. Abra o diálogo Editar Superfície e mude para a guia Armadura de Superfície.

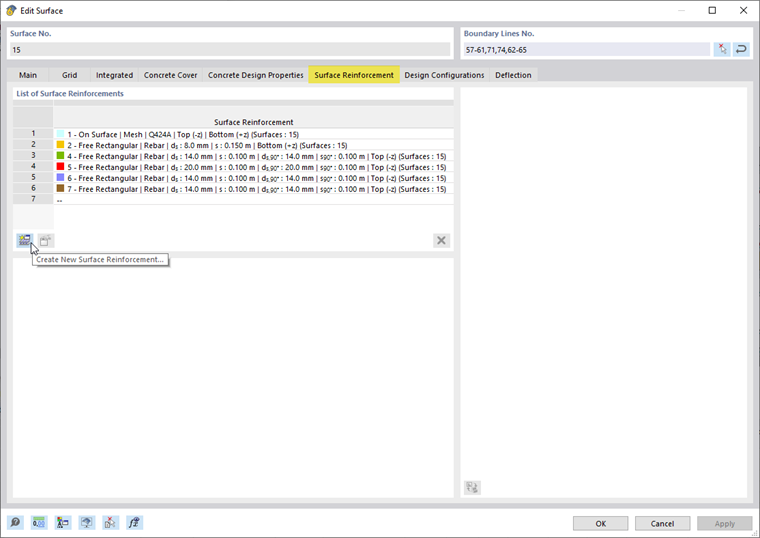

Definir a armadura de superfície na caixa de diálogo "Editar superfície"

Base

Na guia Base, você estabelece diretrizes básicas para a armadura de superfície.

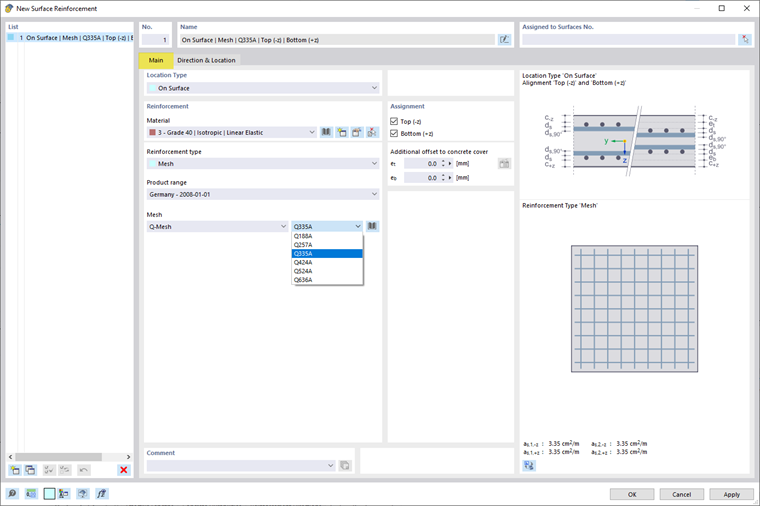

Nova armadura de superfície | Generalidades

Tipo de Localização

O tipo de localização define as propriedades geométricas básicas da armadura de superfície.

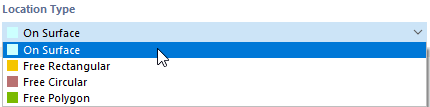

Selecionar o tipo de posição

O tipo de localização 'Sobre a Superfície' é pré-definido. Com isso, a armadura definida nas seções seguintes é aplicada em toda a superfície.

Nos tipos 'Retângulo Livre', 'Circular Livre' e 'Polígono Livre', você pode pré-definir uma geometria para a armadura de superfície que é independente da geometria da superfície real.

Armadura

Material

Atribua um material à armadura de superfície. Se você já definiu um aço de concreto adequado no modelo, ele estará disponibilizado na lista de seleção. Caso contrário, você pode gerar um novo material através do botão , acessando a biblioteca de materiais no diálogo Novo Material . A biblioteca também é acessível diretamente através do botão , onde o tipo de material 'Aço para Concreto' está pré-configurado.

Com o botão , você pode alterar um material já atribuído. Com o botão , é possível copiar graficamente um aço para concreto de outra superfície.

Tipo de Definição

Com o tipo de armadura, você define qual tipo de armadura de superfície está presente.

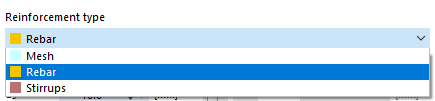

Selecionar o tipo de armadura

• Telas de Armadura

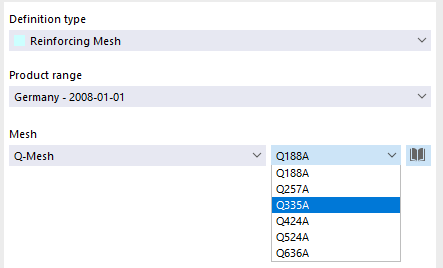

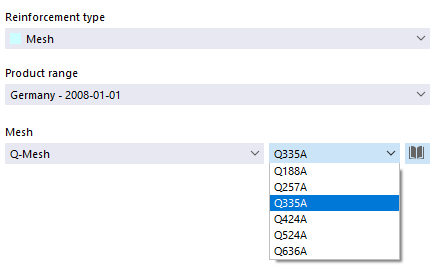

Tipo de armadura | Mesh

Escolha na lista o 'Programa de Fornecimento' para telas de armadura, disponível para determinados países. Na lista 'Tela', você pode então definir o tipo de tela e, por fim, selecionar uma execução específica.

Com o botão , está disponível uma extensa biblioteca de telas de aço para concreto. Na seção 'Filtro', você pode selecionar um programa de fornecimento e adotar a tela apropriada.

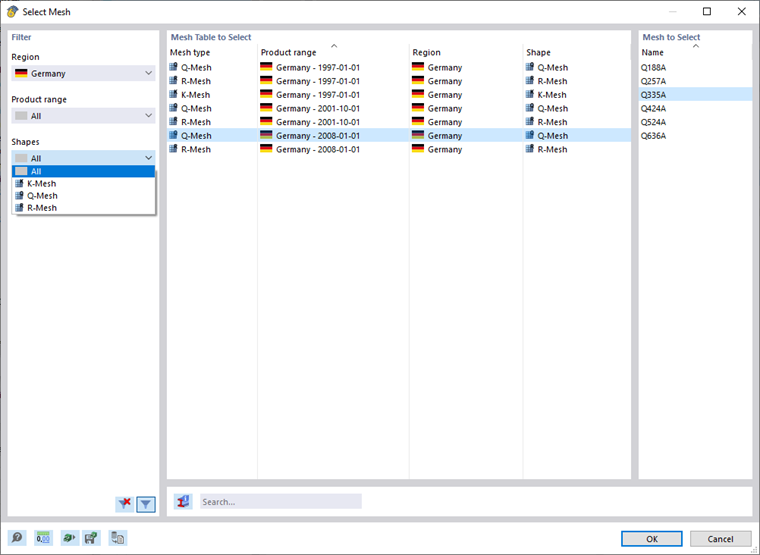

Selecionar a armadura de malha na biblioteca

• Barras de Armadura | Uma direção

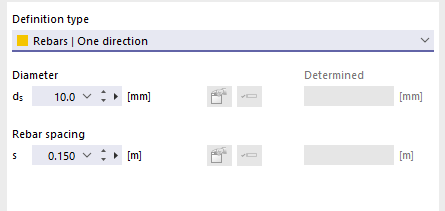

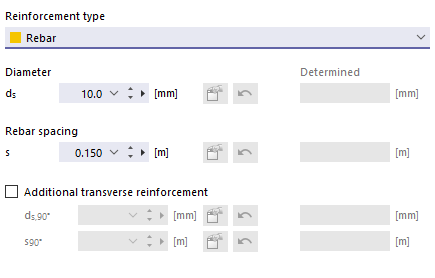

Tipo de definição | Varões de armadura – Uma direção

Informe o 'Diâmetro' d_s das barras de aço e o 'Espaçamento das Barras' s. As informações referem-se à direção 1 da armadura ("Armadura principal"). Se desejar que o programa dimensione o diâmetro ou espaçamento na análise, selecione a opção Automático.

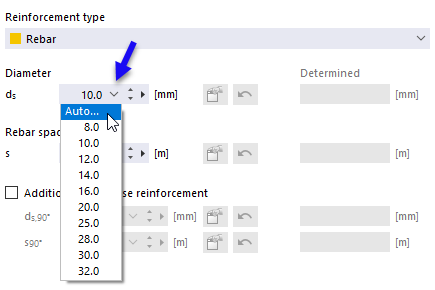

Determinar a armadura automaticamente

Os parâmetros podem então ser especificados em um diálogo separado.

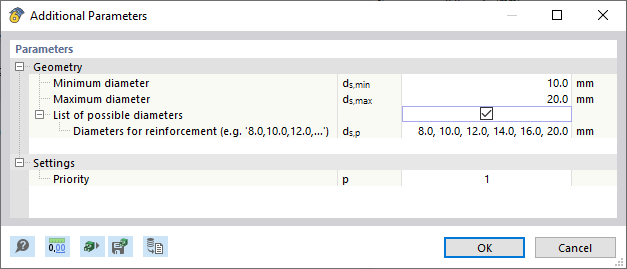

Definição de parâmetros para o dimensionamento do diâmetro do varão

Se desejar aplicar também uma armadura ortogonal à direção 1, altere para o tipo de definição 'Barras de Armadura | 2 Camadas Ortogonais'.

• Barras de Armadura | 2 Camadas Ortogonais

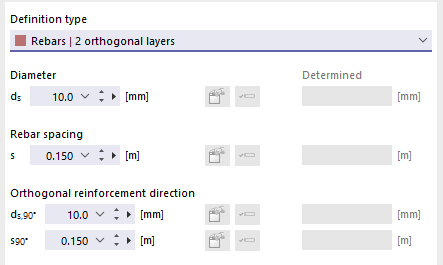

Tipo de definição | Varões de armadura – 2 camadas ortogonais

Forneça o 'Diâmetro' d_s e d_s,90° das barras de aço e o 'Espaçamento das Barras' s e s_90°. As informações referem-se às direções 1 ("Armadura Principal") e 2 ("Armadura Transversal") das armaduras. Se desejar que o programa dimensione o diâmetro ou espaçamento na análise, selecione a opção Automático.

• Armadura de Cisalhamento | Estribos

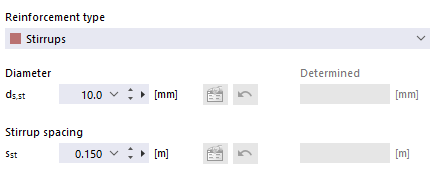

Tipo de armadura | estribo

Para a armadura de cisalhamento, forneça o 'Diâmetro' d_s,st das barras e o 'Espaçamento dos Estribos' s_st.

• Valor Calculado | Armadura Necessária não Coberta

Este tipo de armadura oferece o dimensionamento pelo programa do conteúdo de armadura de superfície. Os cálculos são realizados para o estado limite último. A armadura necessária daí resultante é adotada como armadura existente da armadura de superfície do tipo "Valor Calculado". Esta armadura será então dimensionada também para o estado limite de serviço.

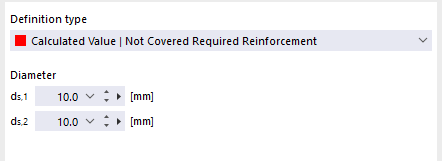

Tipo de definição | Valor calculado – Armadura necessária não coberta

Forneça o 'Diâmetro' d_s das barras de aço. As informações referem-se às direções 1 ("Armadura Principal") e 2 ("Armadura Transversal") das armaduras. O ângulo entre as direções das armaduras 1 e 2 é de 90°.

Alocação

Com as caixas de verificação nesta seção, defina o(s) lado(s) da superfície onde a armadura longitudinal será posicionada. Para armaduras de estribos, essa opção não está disponível.

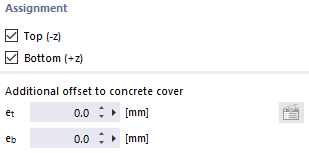

Atribuição de camadas de armadura

Se atribuir várias camadas de armadura sobrepostas a uma superfície (armadura adicional), pode considerar a excentricidade das camadas como 'Deslocamento Adicional ao Recobrimento de Concreto'. Defina as medidas e_o (camada superior) e e_u (camada inferior) para a armadura adicional. Na infografia à direita, os pontos de referência dos deslocamentos para as excentricidades são representados como e_t (superior) e e_b (inferior).

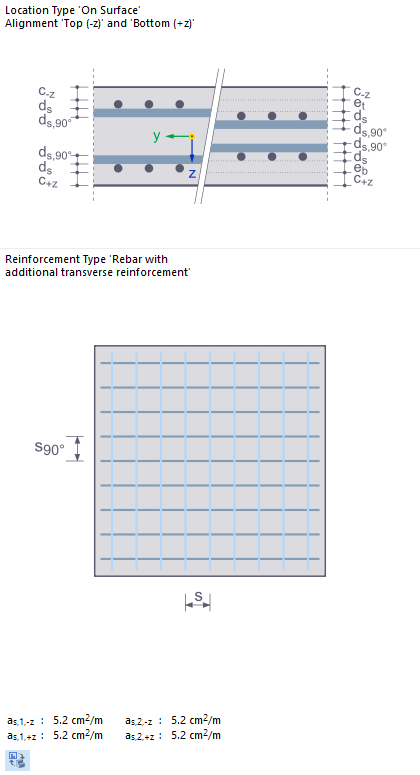

Infográfico para a disposição da armadura

Direção e Local

Na guia Direção e Local, você pode definir como a armadura é orientada. O conteúdo está ajustado para o Tipo de Localização da armadura.

Direção da Armadura

Quando a armadura é organizada com o tipo de localização 'Sobre a Superfície', o tipo de Direções da Armadura determina o arranjo da armadura. A armadura principal está pré-definida como 'Na direção da armadura definida no dimensionamento' com a direção 1 (a_s,1). Na lista, você pode também selecionar a direção 2 (a_s,2) como a direção para a armadura principal.

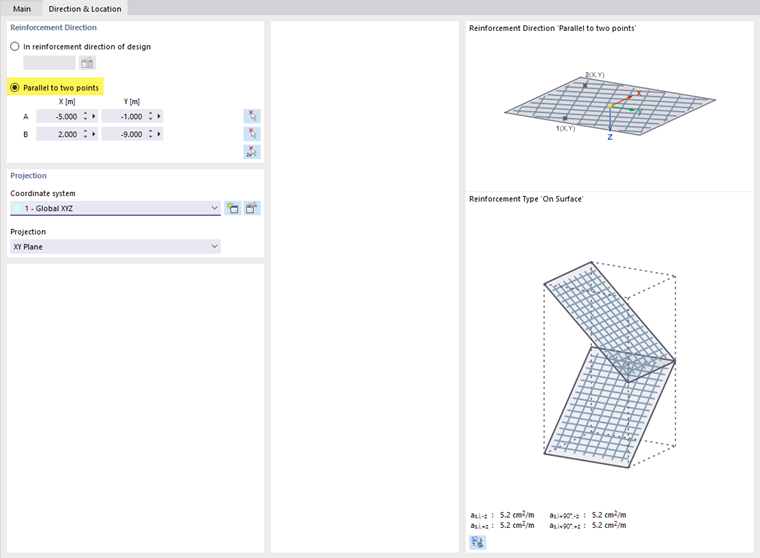

Definição da armadura de superfície paralela a dois pontos

Alternativamente, você pode definir livremente a direção da armadura 1 se ela for 'Paralela a dois pontos': insira as coordenadas desses pontos ou selecione os pontos através do botão no espaço de trabalho. A direção 2 da armadura transversal é então orientada ortogonalmente à armadura principal.

Local da Armadura

Se selecionou uma 'Armadura Livre' (Retângulo Livre, Circular Livre, Polígono Livre) como tipo de localização, pode especificar mais precisamente a localização da armadura de superfície.

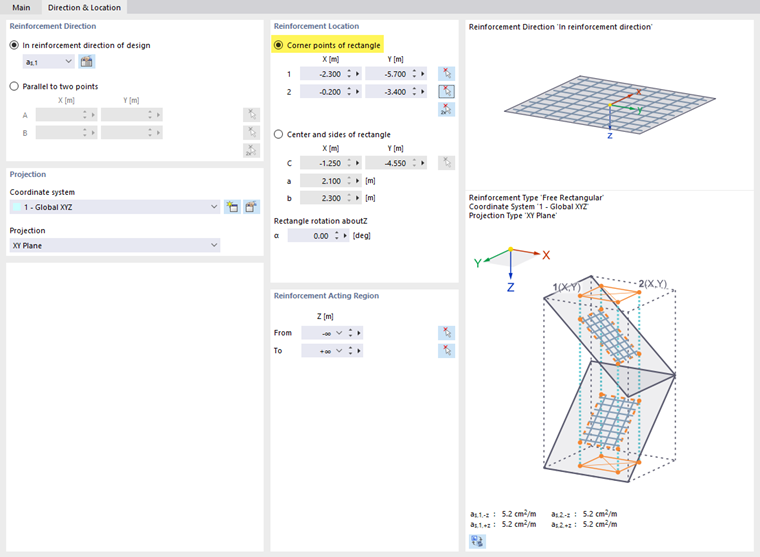

Definição da posição da armadura para armadura retangular livre

A entrada de uma armadura de retângulo livre, circular livre e polígono livre é comparável à entrada de uma correspondente carga de superfície livre, como descrito nos capítulos Cargas de Retângulos Livres, Cargas de Círculos Livres e Cargas de Polígonos Livres do manual do RFEM. Através da entrada dos 'Pontos de Canto' ou 'Centro e Lados' ou 'Raio', é possível definir uma área onde a armadura de superfície livre deve ser considerada.

Projeção

Assim como as cargas de superfície livres, a armadura de superfície também pode ser projetada em um plano.

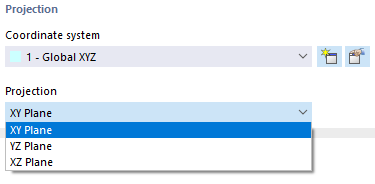

Definição de projeção da armadura

Defina o 'Sistema de Coordenadas' e escolha na lista 'Projeção' em qual dos planos globais XY, YZ ou XZ a armadura deve ser projetada. O plano de projeção não deve estar perpendicular a uma superfície onde a armadura é organizada.

Área de Influência da Armadura

Se selecionou uma 'Armadura Livre' (Retângulo Livre, Circular Livre, Polígono Livre) como tipo de localização, pode especificar ainda mais a posição desta armadura.

Definição da área efetiva da armadura

A área de armadura é padrão não limitada na direção de projeção negativa e positiva (-∞ / +∞). Assim, todas as superfícies na direção da projeção são providas com a armadura definida. Caso deseje limitar a área na direção da projeção, por exemplo, para que a projeção só esteja ativa na direção negativa, você pode inserir a coordenada no campo de entrada ou selecionar um ponto adequado no modelo através do botão .
