Zbrojenie powierzchni

Za pomocą typu 'Zbrojenie powierzchniowe' określasz sposób wykonania zbrojenia powierzchni przy użyciu prętów zbrojeniowych lub mat zbrojeniowych.

Możliwości wprowadzania danych

W programie istnieje kilka sposobów wprowadzania zbrojenia powierzchniowego.

Menu kontekstowe navigatora

Kliknij prawym przyciskiem myszy kategorię Zbrojenia powierzchniowe w 'Nawigator - Dane'. W menu kontekstowym wybierz opcję Nowe zbrojenie powierzchniowe.

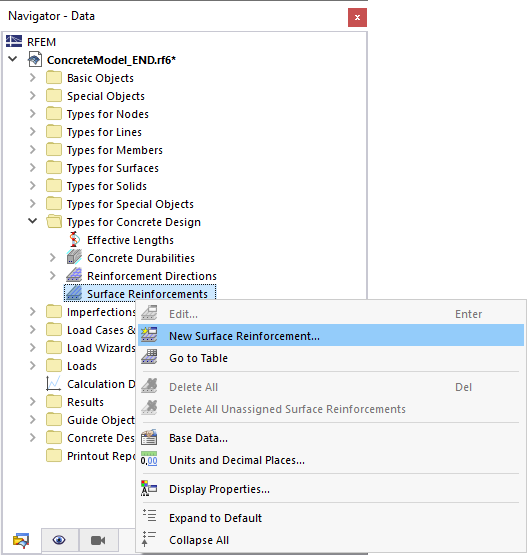

Definiowanie zbrojenia powierzchniowego za pomocą menu kontekstowego Nawigatora

Tabela

Ustaw w tabeli główną kategorię Struktura i podkategorię Typy dla wymiarowania betonu. Wykonaj podwójne kliknięcie na pustej linii w arkuszu tabeli Zbrojenie powierzchniowe.

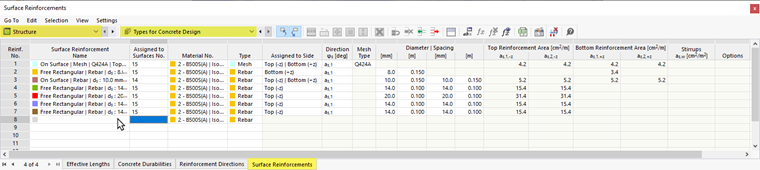

Zdefiniuj zbrojenie powierzchniowe za pomocą tabeli

Właściwość powierzchni

Możesz utworzyć nowe zbrojenie powierzchniowe bezpośrednio jako właściwość powierzchni. Otwórz dialog Edytuj powierzchnię i przejdź do zakładki Zbrojenie powierzchniowe.

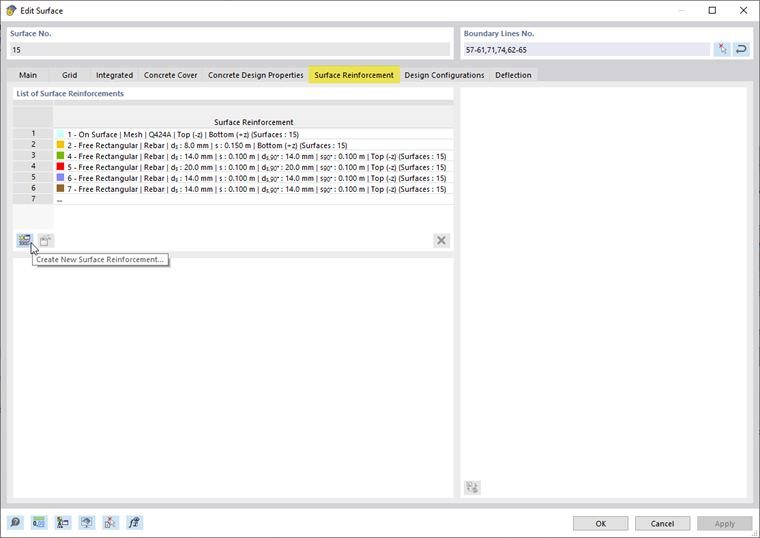

Definiowanie zbrojenia powierzchniowego w oknie dialogowym "Edytuj powierzchnię"

Podstawy

W zakładce Podstawy dokonujesz podstawowych ustawień dla zbrojenia powierzchniowego.

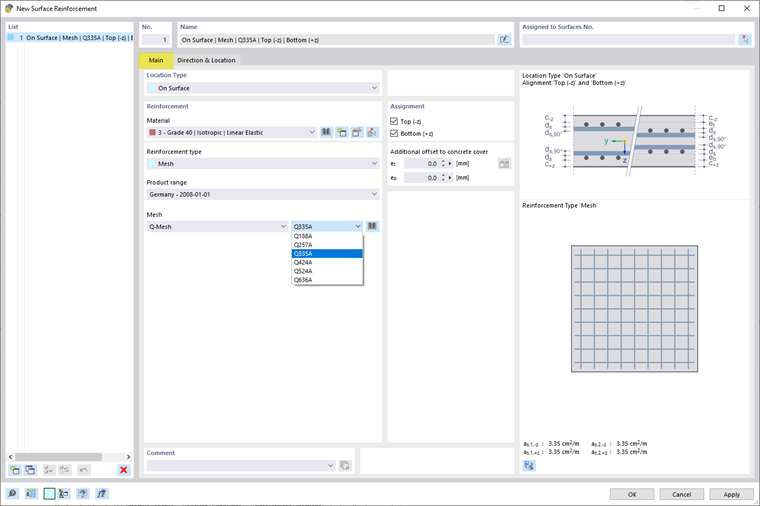

Nowe zbrojenie powierzchniowe | Ogólne informacje

Typ lokalizacji

Typ lokalizacji określa podstawowe właściwości geometryczne zbrojenia powierzchniowego.

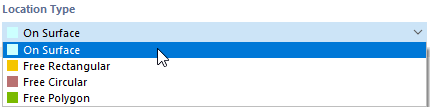

Wybierz typ lokalizacji

Domyślnie ustawiony jest typ lokalizacji 'Na powierzchni'. Dzięki temu zdefiniowane w dalszych sekcjach zbrojenie stosowane jest na całej powierzchni.

W przypadku typów 'Prostokąt wolny', 'Okreś wolne' i 'Wielokąt wolny' możesz zdefiniować geometrię zbrojenia powierzchniowego, która jest niezależna od geometrii rzeczywistej powierzchni.

Zbrojenie

Materiał

Przypisz materiał dla zbrojenia powierzchniowego. Jeśli odpowiedni stal zbrojeniowy został już zdefiniowany w modelu, jest dostępny na liście. W przeciwnym razie możesz utworzyć nowy materiał za pomocą przycisku , uzyskując dostęp do biblioteki materiałów w dialogu Nowy materiał . Ta biblioteka jest również bezpośrednio dostępna za pomocą przycisku . Typ materiału 'Stal zbrojeniowa' jest domyślnie ustawiony.

Za pomocą przycisku możesz zmienić już przypisany materiał. Przycisk pozwala graficznie przejąć stal zbrojeniową z innej powierzchni.

Typ definicji

Za pomocą typu zbrojenia określasz, jaki rodzaj zbrojenia powierzchniowego znajduje się.

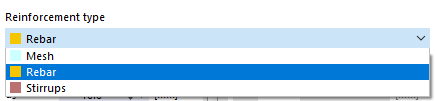

Wybierz typ zbrojenia

• Mata zbrojeniowa

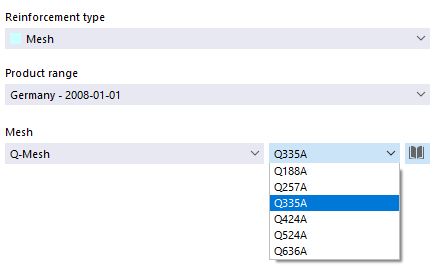

Typ zbrojenia | Siatka

Wybierz z listy 'Program dostaw' dla mat magazynowych, dostępny dla wybranych krajów. W liście 'Mata' możesz następnie określić typ maty i wybrać ostateczną wersję.

Dzięki przyciskowi dostępna jest obszerna biblioteka mat stalowych zbrojeniowych. W sekcji 'Filtr' można wybrać program dostaw i przejąć odpowiednią matę.

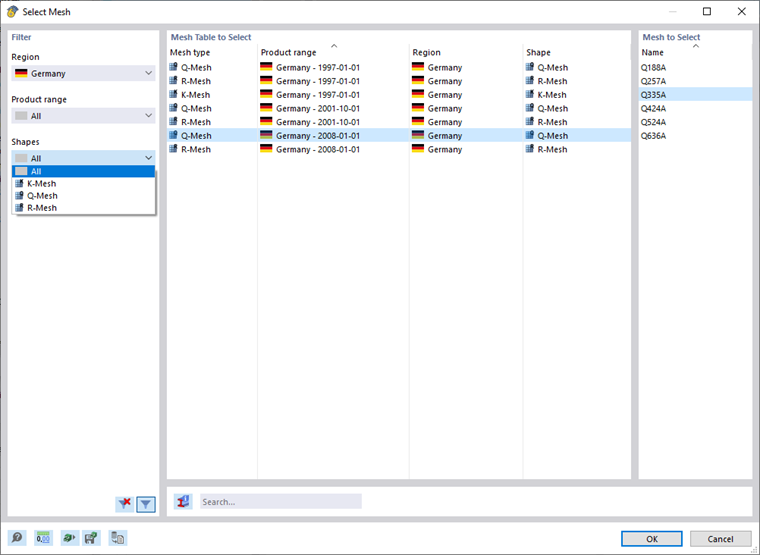

Wybór zbrojenia siatkowego w bibliotece

• Pręty zbrojeniowe | Jeden kierunek

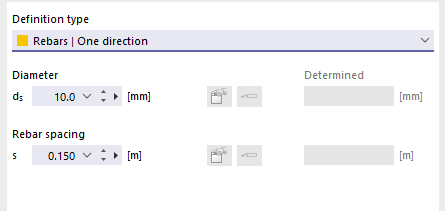

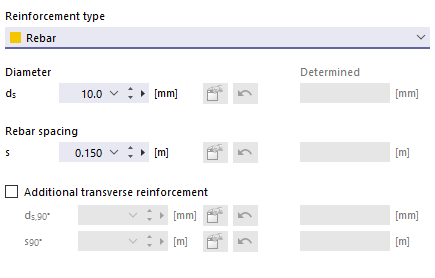

Typ definicji | Pręty zbrojeniowe - Jeden kierunek

Podaj 'Średnicę' d_s prętów zbrojeniowych i 'Odstęp prętów' s. Dane odnoszą się do kierunku 1 zbrojenia ("główne zbrojenie"). Jeśli program ma zaprojektować średnicę lub odstęp podczas wymiarowania, wybierz opcję Automatycznie.

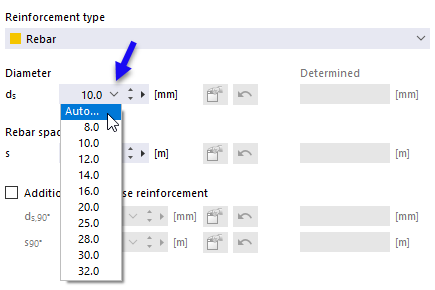

Zdefiniuj zbrojenie automatycznie

Parametry można wtedy określić w osobnym dialogu.

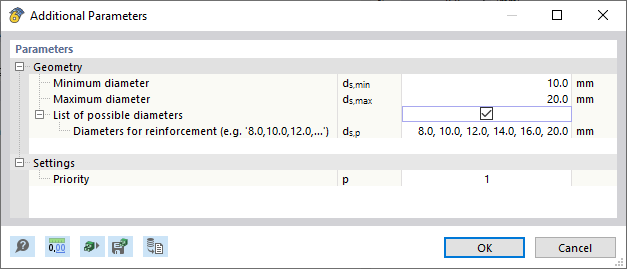

Definiowanie parametrów do wymiarowania średnicy prętów zbrojeniowych

Jeśli chcesz dodać zbrojenie ortogonalne do kierunku 1, przełącz na typ definicji 'Pręty zbrojeniowe | 2 ortogonalne warstwy'.

• Pręty zbrojeniowe | 2 ortogonalne warstwy

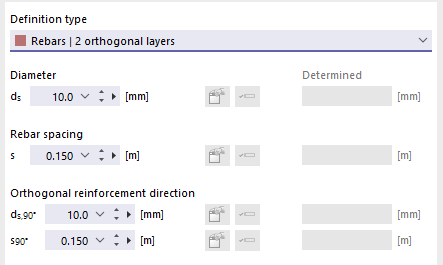

Typ definicji | Pręty zbrojeniowe - 2 warstwy ortogonalne

Podaj 'Średnicę' d_s lub d_s,90° prętów zbrojeniowych i 'Odstęp prętów' s lub s_90°. Dane odnoszą się do kierunków 1 ("główne zbrojenie") i 2 ("zbrojenie poprzeczne") zbrojeń. Jeśli program ma zaprojektować średnicę lub odstęp podczas wymiarowania, wybierz opcję Automatycznie.

• Zbrojenie na ścinanie | Strzemiona

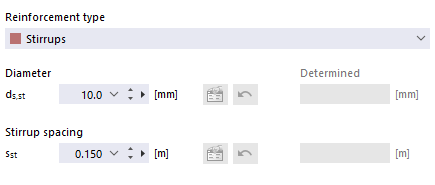

Typ zbrojenia | strzemię

Podaj 'Średnicę' d_s,st prętów i 'Odstęp strzemion' s_st dla zbrojenia na ścinanie.

• Wartość obliczona | Niezaspokojone wymagane zbrojenie

Ten typ zbrojenia oferuje automatyczne określenie zawartości zbrojenia powierzchniowego przez program. Dowody dla stanu granicznego nośności są prowadzone. Wymagane zbrojenie wynikające z tego jest przyjęte jako zbrojenie rzeczywiste zbrojenia powierzchniowego typu "Wartość obliczona". Następnie wymiarowanie prowadzi się również dla stanu granicznego użytkowalności.

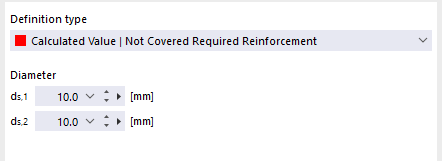

Typ definicji | Wartość obliczona - Wymagane zbrojenie niepokryte

Podaj 'Średnicę' d_s prętów zbrojeniowych. Dane odnoszą się do kierunków 1 ("główne zbrojenie") i 2 ("zbrojenie poprzeczne") zbrojeń. Kąt między kierunkami zbrojenia 1 a 2 wynosi 90°.

Przypisanie

Za pomocą pól wyboru w tej sekcji określasz stronę/y powierzchni, na których pozycjonuje się zbrojenie wzdłużne. Dla zbrojenia strzemionowego nie ma takiej możliwości.

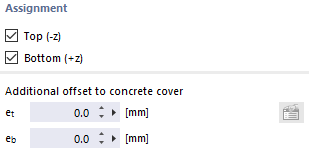

Przypisanie warstw zbrojenia

Jeśli przypisujesz powierzchni kilka warstw zbrojenia, możesz uwzględnić mimośrodowość warstw jako 'Dodatkowe przesunięcie w odniesieniu do pokrycia betonowego'. W tym celu zdefiniuj dla zbrojenia dodatku wymiary e_o (górna warstwa) i e_u (dolna warstwa). Na infografice po prawej znajdują się punkty odniesienia odległości dla mimośrodowości oznaczone jako e_t (top) i e_b (bottom).

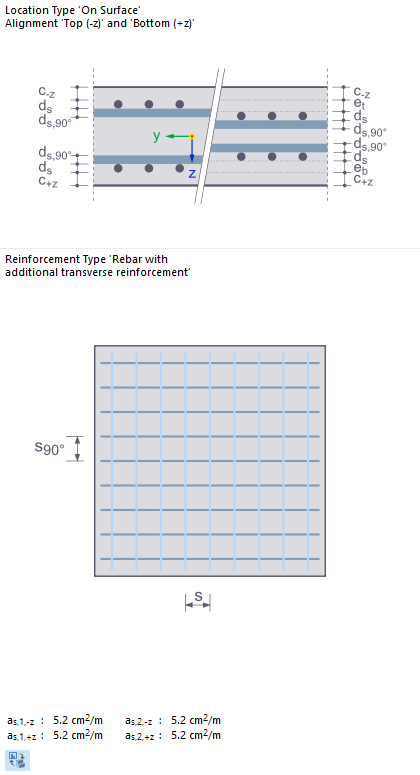

Infografika dla układu zbrojenia

Kierunek i lokalizacja

W zakładce Kierunek i lokalizacja możesz określić, jak zbrojenie jest usytuowane. Zawartość zakładki jest dostosowana do Typu lokalizacji zbrojenia.

Kierunek zbrojenia

Jeśli zbrojenie jest ułożone w typie lokalizacji 'Na powierzchni' na całej powierzchni, typ Kierunków zbrojenia określa rozmieszczenie zbrojenia. Główne zbrojenie jest domyślnie ustawione na 'W kierunku zbrojenia wymiarowania' z kierunkiem 1 (a_s,1). W liście możesz także wybrać kierunek 2 (a_s,2) jako kierunek głównego zbrojenia.

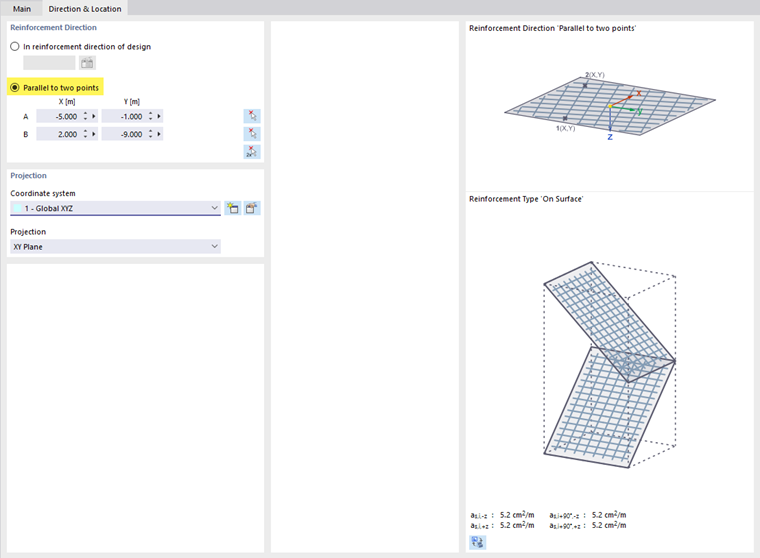

Definiowanie zbrojenia powierzchniowego równolegle do dwóch punktów

Alternatywnie można dowolnie ustalić kierunek zbrojenia 1, jeśli jest 'Równoległy do dwóch punktów': wprowadź współrzędne tych punktów lub wybierz punkty za pomocą przycisku kolejno w oknie roboczym. Kierunek 2 zbrojenia poprzecznego jest wtedy zorientowany ortogonalnie do głównego zbrojenia.

Lokalizacja zbrojenia

Jeśli wybrałeś jako typ lokalizacji 'Wolne zbrojenie' (Prostokąt wolny, Okreś wolne, Wielokąt wolny), możesz dokładniej określić lokalizację zbrojenia powierzchniowego.

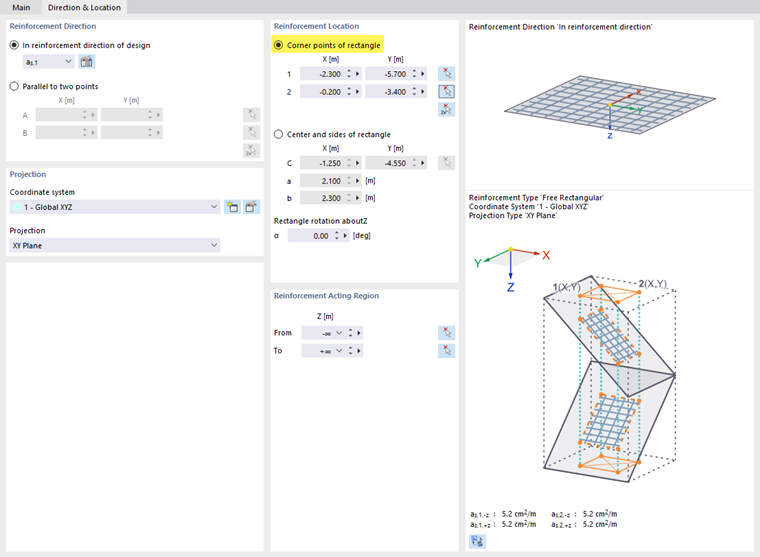

Definiowanie położenia zbrojenia dla swobodnego zbrojenia prostokątnego

Wprowadzanie wolnego zbrojenia prostokątnego, okrągłego i wielokątnego jest porównywalne z wprowadzaniem odpowiedniego wolnego obciążenia powierzchniowego, jak opisano w rozdziałach Wolne obciążenia prostokątne, Wolne obciążenia okrągłe i Wolne obciążenia wielokątne podręcznika RFEM. Poprzez wprowadzenie 'Punktów narożnych' lub 'Środka i boków', lub 'Promień' możesz zdefiniować obszar, w którym uwzględnia się wolne zbrojenie powierzchniowe.

Projekcja

Podobnie jak w przypadku wolnych obciążeń powierzchniowych, zbrojenie powierzchniowe może być również rzutowane na płaszczyznę.

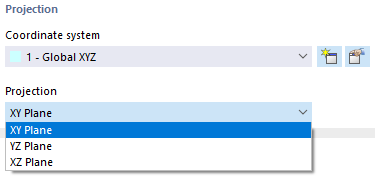

Definiowanie rzutu zbrojenia

Określ 'Układ współrzędnych' i wybierz następnie w liście 'Projekcja', na którą z globalnych płaszczyzn XY, YZ, lub XZ zbrojenie ma zostać rzutowane. Płaszczyzna projekcji nie może być prostopadła do powierzchni, w której zbrojenie jest ułożone.

Obszar działania zbrojenia

Jeśli wybrałeś jako typ lokalizacji 'Wolne zbrojenie' (Prostokąt wolny, Okreś wolne, Wielokąt wolny), możesz dalej określić pozycjonowanie tego zbrojenia.

Definiowanie efektywnego obszaru zbrojenia

Obszar zbrojenia działa domyślnie nieograniczenie w kierunku negatywnym i pozytywnym projekcji (-∞ / +∞). W ten sposób wszystkie powierzchnie w kierunku projekcji są wyposażone w zdefiniowane zbrojenie. Jeśli obszar kierunku projekcji ma być ograniczony, na przykład gdy projekcja ma być aktywna tylko w kierunku negatywnym, możesz wprowadzić współrzędną w polu wprowadzania danych lub wybrać odpowiedni punkt w modelu za pomocą przycisku .
