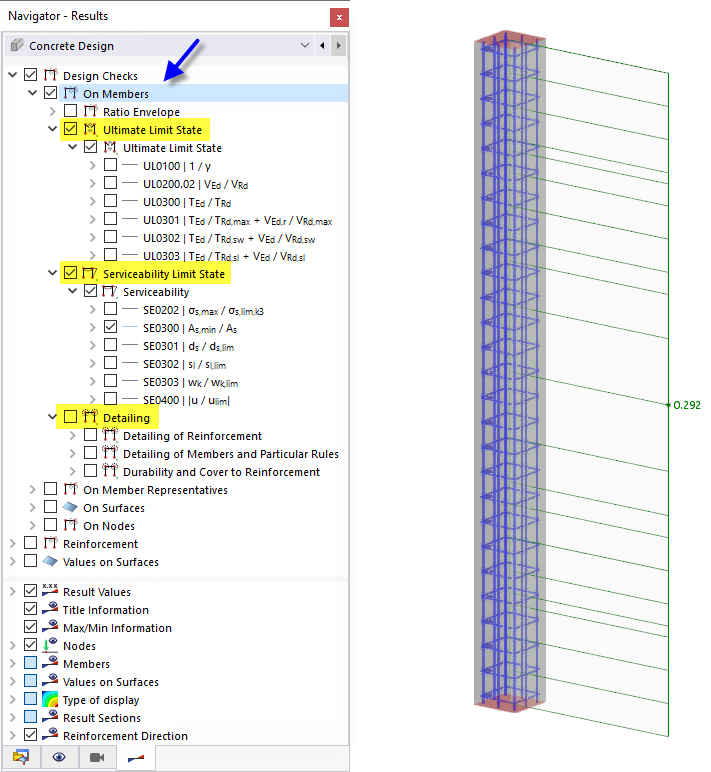

W ' Nawigatorze - Wyniki ' należy określić wyniki obliczeń stopniowania, które mają być wyświetlane graficznie na prętach. Można wybrać jeden z typów obliczeń dla stanu granicznego nośności, stanu granicznego użytkowalności oraz dla szczegółów zbrojenia ogólnego i zasad obliczeniowych.
Maksymalne wykorzystanie wybranego typu obliczeń jest wyświetlane dla każdego położenia pręta.
Panel sterowania
W przypadku wybrania kilku obliczeń współczynniki obliczeniowe są wyświetlane w kombinacji dla każdego typu obliczeń. Przypisanie kolorów jest pokazane na panelu sterowania. W ten sposób można szybko zidentyfikować odpowiedni typ konstrukcji.
Obwiednia wytężenia

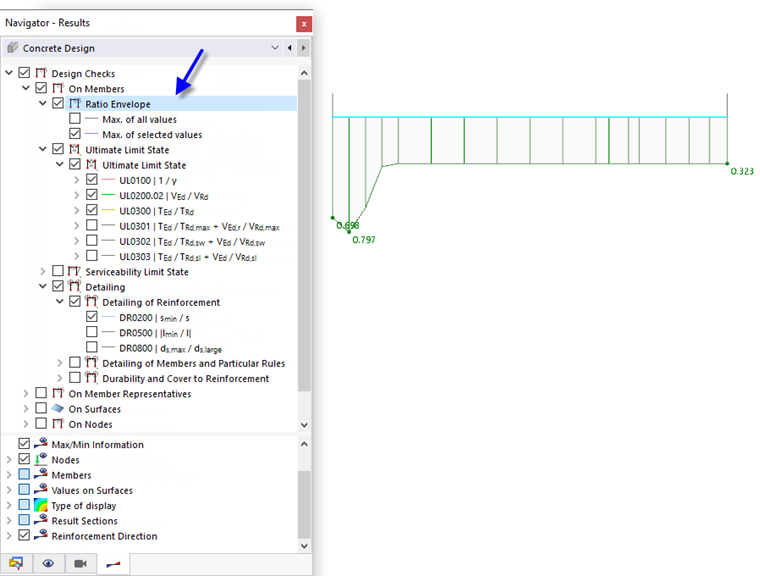

Za pomocą kategorii 'Wykorzystanie obwiedni' można określić, czy mają być wyświetlane krzywe poszczególnych rysunków, czy też maksymalne wyniki. Po zaznaczeniu tego pola wyboru wartości ekstremalne kryteriów obliczeniowych są tworzone jako "obwiedni" i wyświetlane na prętach. Typowy jest nieciągły przebieg użytkowania. Poniższa ilustracja przedstawia obwiednię rysunków wybranych na rysunku Pokaż połączone wzory .
Z opcją ' Max. wszystkich wartości ', sumowane są maksymalne wyniki wszystkich typów obliczeń. Zapewnia to przegląd współczynników obliczeniowych i umożliwia wykorzystanie tych wyników do dokumentacji.
Wyświetlanie wyników
Kategoria 'Pręty' w dolnym obszarze nawigatora oferuje różne możliwości dostosowania sposobu wyświetlania wyników. Można wyświetlić przebieg obliczeń z kreskowaniem lub bez, wyświetlić wszystkie wartości punktów obliczeniowych lub wyświetlić tylko wartości ekstremalne wszystkich prętów.
Za pomocą rodzaju prezentacji 'Z wykresem' można uzyskać stopniowane kolorami przedstawienie wykorzystania. Odpowiada on odwzorowaniu odkształceń lub sił wewnętrznych, jakie znamy z analizy statycznej.
