En el ' Navegador - Resultados ', especifique los resultados de diseño de las razones que se mostrarán gráficamente en las barras. Puede elegir entre los tipos específicos de cálculo para el estado límite último, el estado límite de servicio y para los detalles de la armadura general y las reglas de cálculo.
La utilización máxima del tipo de diseño seleccionado se muestra para cada ubicación de barra.
panel de control

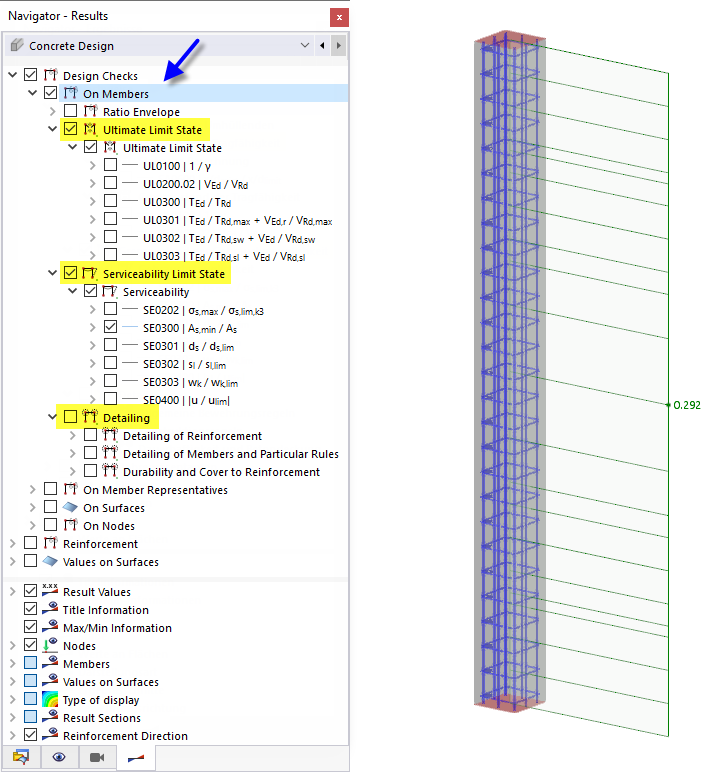

Si selecciona varios diseños, las razones de diseño se muestran en combinación para cada tipo de diseño. Las asignaciones de colores se muestran en el panel de control. De esta forma, puede identificar rápidamente el tipo de diseño relevante.
Envolvente de la razón

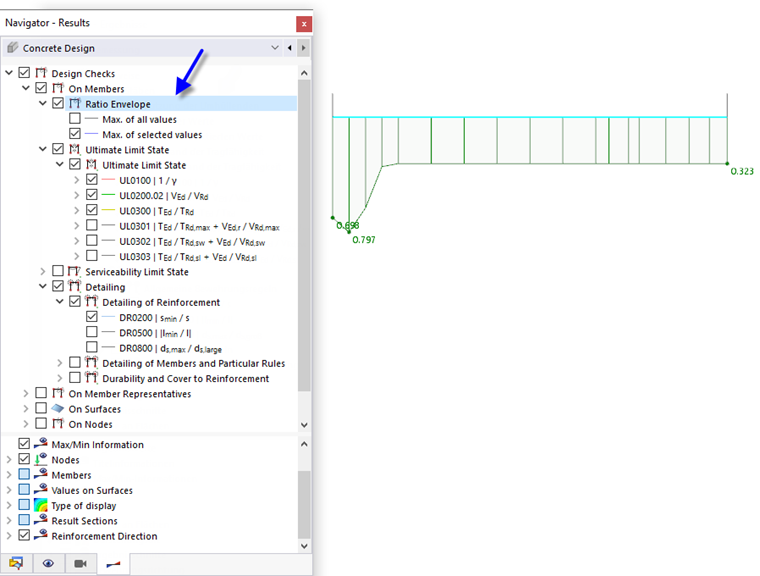

Con la categoría ' Utilización de la envolvente ', puede controlar si se muestran las curvas de los diseños individuales o los resultados máximos. Si selecciona la casilla de verificación, los valores extremos de los criterios de cálculo se crean como "envolventes" y se muestran en las barras. Es típico un curso discontinuo de la utilización. La siguiente imagen muestra la envolvente de los diseños seleccionados en la imagen Mostrar diseños combinados .
Con la opción ' Máx. de todos los valores ', se resumen los resultados máximos de todos los tipos de diseño. Esto le brinda una vista general de las razones de diseño y le permite usar estos resultados para la documentación.
Representación de resultados
La categoría 'Miembros' en el área inferior del navegador ofrece varias opciones para adaptar la visualización de los resultados. Puede mostrar la progresión de los diseños con o sin rayado, mostrar todos los valores de los puntos de diseño o solo mostrar el valor extremo de todas las barras.

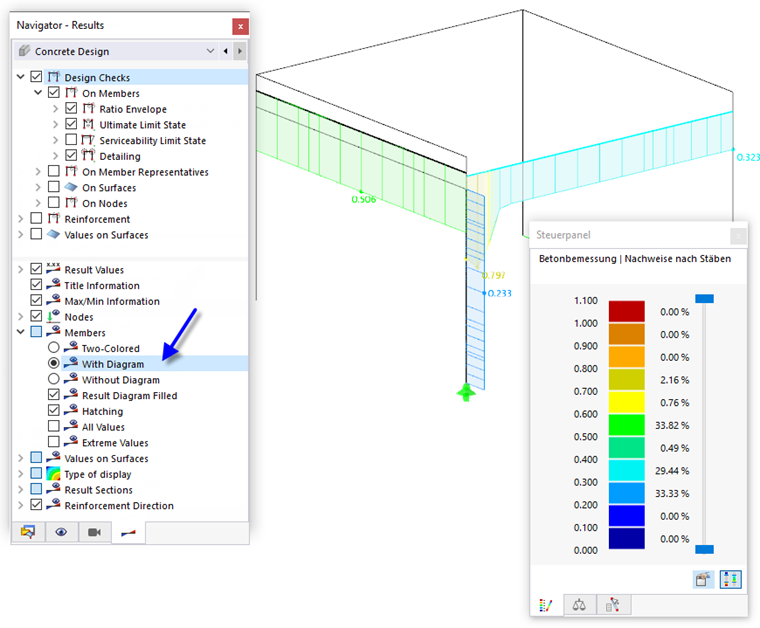

Con el tipo de representación 'Con diagrama' puede lograr una visualización clasificada por colores de la utilización. Corresponde a la representación de las deformaciones o esfuerzos internos, como los conoce por el análisis estático.
