Utilice la configuración de la resistencia al fuego para administrar la configuración detallada para el cálculo de la resistencia al fuego de un objeto.
Actualmente, están disponibles los siguientes métodos de cálculo simplificados según DIN EN 1992-1-2:
- Pilares según el Capítulo 5.3.2: Método A con el método de la tabla según la tabla 5.2a, así como el cálculo con la ecuación de exposición al fuego 5.7
- Vigas según el Capítulo 5.6: Método de la tabla para vigas estáticamente determinadas e indeterminadas según la tabla 5.5 y la tabla 5.6
- Muros según el Capítulo 5.4: Método de la tabla para muros de hormigón estructural según la tabla 5.4
- Placas según el Capítulo 5.7: Método de la tabla según la tabla 5.8 y la tabla 5.9

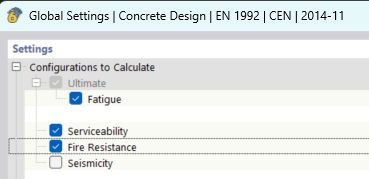

Para activar las configuraciones de resistencia al fuego, así como el cálculo de la resistencia al fuego en general, es necesario seleccionarlas en el cuadro de diálogo Configuración global de Cálculo de hormigón

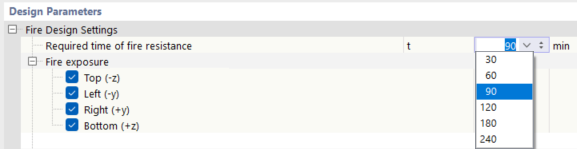

Exposición al fuego y dirección de la llama
Aquí puede definir la exposición al fuego que se va a calcular. Las entradas de tiempo de R30 a R240 se establecen de forma predeterminada, y puede seleccionarlas en el menú desplegable, pero también puede introducir el tiempo manualmente.
La dirección de la llama calculada se refiere a las coordenadas del eje local de la sección.
Tipo de situación de proyecto
Hay dos formas alternativas de seleccionar las cargas para el cálculo de la resistencia al fuego.

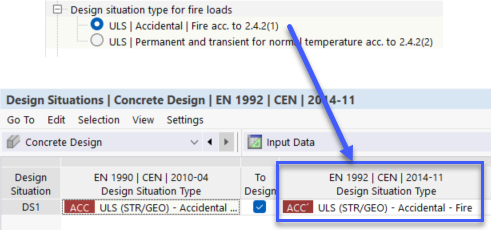

Para el "ELU | accidental | Incendio según según 2.4.2(1)", la carga se selecciona directamente del tipo de situación de proyecto en el lado de la carga. Para el tipo de situación de proyecto en el lado de proyecto, es necesario seleccionar "ELU (STR/GEO) – Accidental – Fuego", de lo contrario no se realiza ningún cálculo. Recomendamos un tipo de situación de proyecto en el lado de la carga que tenga en cuenta las combinaciones de carga accidental para el fuego.

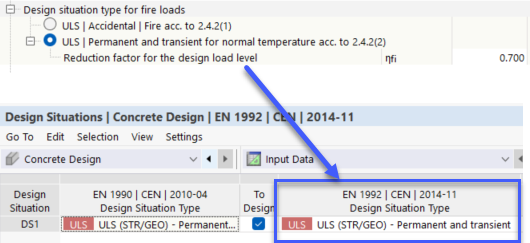

Para el "ELU | Permanente y transitoria para una temperatura normal según 2.4.2(2)", las cargas del tipo de situación de proyecto en el lado de la carga se reducen mediante el factor ηfi. Para el tipo de situación de proyecto en el lado de proyecto, es necesario seleccionar "ELU (STR/GEO) – Permanente y transitoria", de lo contrario no se realizará ningún cálculo. Aquí se recomienda el tipo de situación de proyecto del cálculo en estado frío en el lado de la carga.
Cálculo de pilares

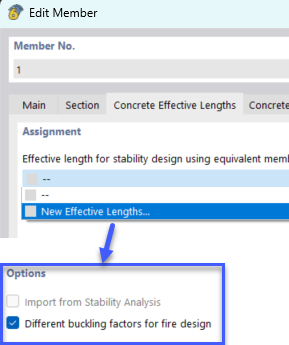

Para reconocer un pilar, es necesario asignar una longitud eficaz al editar la barra. Aquí, puede distinguir la longitud eficaz del cálculo a temperatura normal y una longitud eficaz separada para el cálculo de la resistencia al fuego. A partir de la duración del fuego mayor o igual a 30 min, se puede suponer una longitud de pandeo por fuego entre 0.5 * l y 0.7 * l según el capítulo 5.3.2 (2).
Cálculo según la tabla 5.2a
El método simplificado de la tabla según la tabla 5.2a solo se aplica si se cumplen las siguientes condiciones de contorno:
- La longitud de pandeo para el cálculo frente al fuego debe ser menor o igual a 3,0 m.
- Se debe observar la excentricidad de la carga según el análisis estático lineal: e =M0Ed,fi/NEd,fi ≤ emáx .
- La armadura longitudinal del pilar en la sección debe ser inferior al 4% del área de la sección de hormigón.
Cálculo según la ecuación de Firetime 5.7
La ecuación para la exposición al fuego solo se aplica si se cumplen las siguientes condiciones de contorno:
- Se deben colocar al menos cuatro barras de armadura (barras de esquina) en el pilar.
- La distancia al centro de la armadura longitudinal debe ser de al menos 25 mm.
- La longitud de pandeo por fuego no debe superar los 6,0 m.
- Solo son válidas las secciones rectangulares con el límite b' ≥ 20 cm, donde b' = 2 * Ac/(b + h) se calcula con el valor límite de h = 1,5 * b; también son posibles secciones circulares con un diámetro de al menos 20 cm.
Cálculo de vigas según las tablas 5.5 y 5.6
Actualmente, están disponibles para el cálculo las siguientes secciones de viga según la figura 5.4:
- a) Anchura constante = Sección rectangular maciza (R_M1) y Sección cuadrada maciza (SQ_M1)
- c) Sección en I = Sección en T maciza (T_M1) y Sección en I doblemente simétrica (ID_M1)
Todas las barras se calculan automáticamente según la tabla 5.5 para vigas determinadas estáticamente sin más ajustes.
Si desea reconocer una viga continua por el programa y calcularla según la tabla 5.6, tenga en cuenta los siguientes puntos:
- Para garantizar que la viga continua se pueda reconocer como una viga, es necesario definir los apoyos intermedios en la propiedad de cálculo "Apoyos de cálculo y flecha".
- En la opción "Cálculo de apoyos y flecha", puede definir una redistribución de momentos para apoyos interiores. Esto no puede ser más del 15 %, de lo contrario la viga se calcula como estáticamente determinada.
- En caso de una exposición al fuego de R90 a R240, se realiza un aumento o comprobación de la armadura necesaria según la ecuación 5.11. Si no se instala la armadura necesaria en esta ecuación, la barra se calcula como determinada estáticamente
Distancia media entre ejes según la ecuación (5.5)
Si se desactiva esta opción, se selecciona la distancia desde el borde de la sección hasta el centro de la armadura longitudinal más cercana para la distancia al centro. Esta es la configuración predeterminada para la armadura de una sola capa.
Si activa esta opción para la armadura multicapa, se calcula una distancia media al centro. Por lo tanto, la distancia entre ejes aplicable aumenta y tiene un efecto positivo en los requisitos de la sección en la tabla.
