recubrimiento de hormigón

En la pestaña Recubrimiento de hormigón, puede controlar el recubrimiento de hormigón de la armadura que se utiliza para el cálculo de la barra.

Definición de recubrimiento de hormigón

Opciones

Las dos casillas de verificación en esta sección están desactivadas de forma predeterminada, de modo que el recubrimiento de hormigón se determina a partir de la clase de exposición. Si marca una opción, puede especificar el recubrimiento de hormigón definido por el usuario o diferente-recubrimiento Diferente en lados de la sección .

Durabilidad del hormigón

En la mayoría de los casos, el recubrimiento de hormigón está controlado por la durabilidad del hormigón que se asigna a la barra. El programa determina el recubrimiento de hormigón directamente a partir de esta especificación. Si ya ha definido los tipos de durabilidad del hormigón , puede seleccionar el tipo apropiado de la lista.

Con el botón puede crear un tipo nuevo (o más). El botón le permite editar el tipo de durabilidad del hormigón seleccionado en la lista. Puede usar el botón para aplicar gráficamente el tipo de otra barra.

Recubrimiento mínimo de hormigón según la norma

Aquí se especifica el recubrimiento de hormigón mínimo c_nom, según el manual # extbookmark |imagen026561|Se debe observar el número estándar para la clase de exposición seleccionada. Este valor no se puede modificar.

Recubrimiento de hormigón definido por el usuario

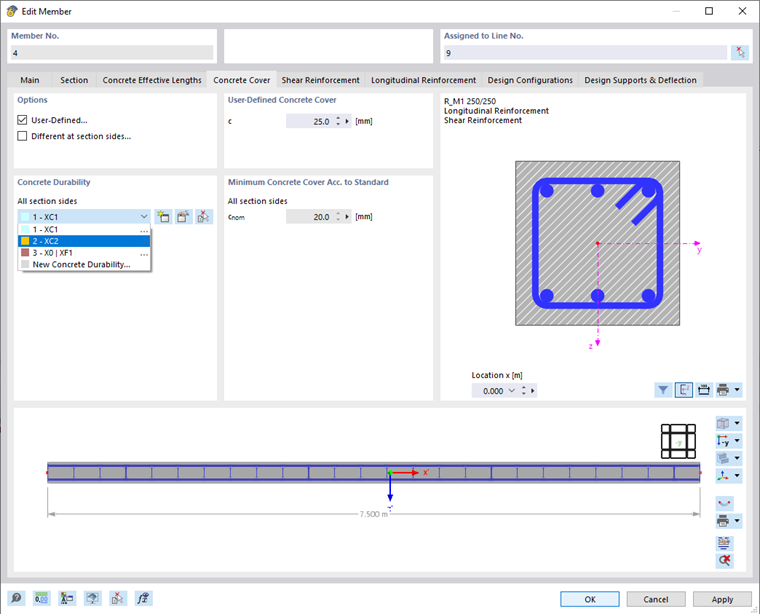

Esta sección solo se muestra si ha marcado la casilla de verificación Personalizado en la sección options . Puede especificar el recubrimiento de hormigón manualmente aquí (ver imagen image031088 Definir recubrimiento de hormigón ). El valor c representa la distancia entre el exterior del estribo y el borde de la sección.

Recubrimiento de hormigón diferente en los lados de la sección

Si no hay una clase de exposición uniforme para la sección, también puede especificar los revestimientos de hormigón para las caras individuales. Para hacer esto, marque la casilla de verificación Diferente en los lados de la sección en la sección opciones opciones . Luego puede seleccionar la clase de exposición apropiada para cada lado de la sección (superior, inferior, izquierda, derecha) en la sección 'Durabilidad del hormigón' y así controlar el recubrimiento de hormigón.

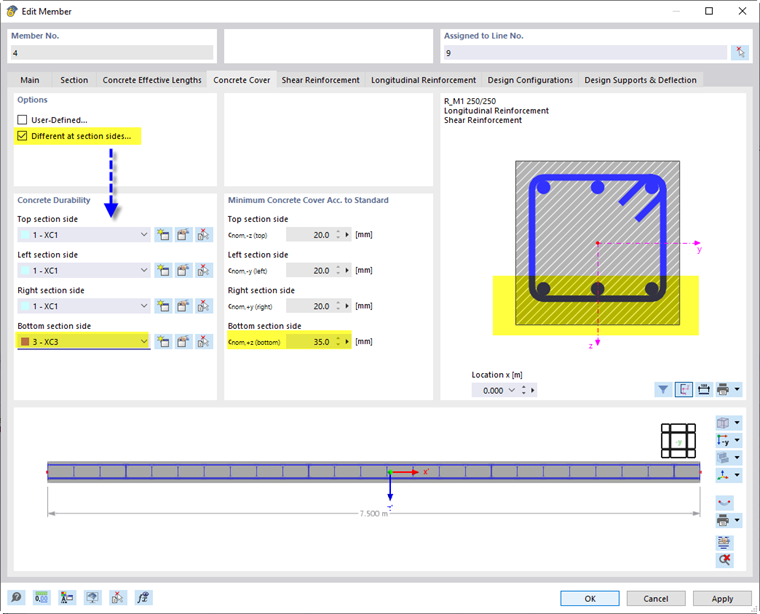

Definición del recubrimiento de hormigón como diferente en los lados de la sección

Gráfico

A la derecha puede ver la sección de la barra, debajo de la sección longitudinal. Las funciones de las dos áreas gráficas se describen en el capítulo # extbookmark manual|graphic|Armadura de cortante # descrita.

1. banner.tip @ Cualquier cambio en el recubrimiento de hormigón se muestra inmediatamente a la derecha en el gráfico de la sección.
