Especificaciones de cálculo

Armadura de cortante

En la pestaña Armadura de cortante , puede definir la armadura de cortante que se debe aplicar en el cálculo a cortante de la barra.

Importante

Los cambios en esta pestaña solo tienen efecto si se edita una barra o barras idénticas. Si edita varias barras con propiedades diferentes (longitud de barra, sección), no se puede aplicar la entrada.

vanos

En esta sección del cuadro de diálogo, puede definir las áreas de armadura de los cercos. Solo se preestablece una entrada, que representa un tipo de "armadura básica". Puede ajustar esta configuración predeterminada y dividir el gran "tramo" en secciones (consulte la imagen Definición de la armadura de cortante). Usar el Nuevo al final de la lista para crear nuevos elementos.

Información

Puede definir los vanos como superpuestos o adyacentes. En el caso de vanos solapados, se agrega el área de armadura existente [cm2/m] y se aplica la suma en el cálculo.

Para la visualización gráfica de la armadura del cerco, puede ser necesario especificar un "desfase" para las edge Distancias al borde de los cercos.

Parámetros

En esta sección, puede definir las propiedades de la armadura de cortante. Los parámetros siempre se refieren al vano que se selecciona en la lista 'Tramos' a la izquierda.

Datos básicos

Seleccione el "tipo de cerco" de la lista. Hay varias formas de cercos disponibles.

Información

No todos los tipos de cercos se aplican en el cálculo de torsión. Esto depende de la forma del cerco (cerrado o abierto) y de las especificaciones de la norma, que solo permite ciertos tipos de candados en U para el cálculo de torsión.

Asigne material a la armadura de cortante. Si ya ha definido la armadura correcta en el modelo, estará disponible para su selección en la lista. De lo contrario, puede usar el Editar objeto en el cuadro de texto para crear un nuevo material accediendo a la biblioteca de materiales en el cuadro de diálogo New Material cuadro de diálogo.

parámetros del cerco

Defina el 'diámetro de la barra'ds,st de los cercos, la 'distancia' ss,st entre cercos o el 'número' ns,st de cercos en el vano. Normalmente, sólo se introduce el diámetro del cerco ds,st y la separación ss,st. La cantidad de cercos se obtiene automáticamente. Sin embargo, también puede especificar el número de cercos ns,st. El programa determina la distancia adecuada para el vano. El área de armadura de la armadura del cerco existente se muestra en la categoría siguiente.

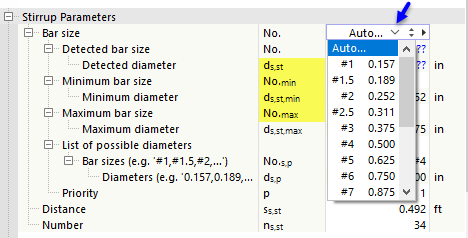

Si desea que el programa calcule el diámetro o el número para el cálculo, seleccione la opción Auto.

Al determinar el diámetro de la barra de armadura , puede especificar los diámetros menor y mayor posibles para el cálculo. Puede limitar la armadura de cortante a ciertos diámetros de barras de armadura utilizando una lista definida por el usuario de diámetros posibles.

Si desea que el programa determine la separación , defina las separaciones mínimas y máximas admisibles entre cercos, así como el incremento Δx para el proceso de cálculo.

Áreas de armadura

Aquí puede ver el área de armadura que resulta de las entradas de "Parámetros del cerco". Alternativamente, puede introducir el área de la armadura asw directamente en [cm2/m] o [en2/ft]. Basándose en esta entrada, el programa determina la distancia necesaria s s,st y el número resultante ns,st de cercos. El diámetro ds,st permanece igual.

Posición del vano

En esta categoría, especifica en qué parte de la barra se debe disponer el "vano" con la armadura del cerco. Puede definir esta posición con una "Referencia" al inicio, al final o a una posición x. Seleccione la opción correspondiente en la lista para definir el punto de referencia para la posición del vano.

También puede usar el "Formato de definición" para controlar si las distancias se deben especificar en formato de longitud absoluta o de porcentaje relativo.

Introduzca el "Inicio" x1 y el "Fin" x2 del vano. La "longitud del vano" ls representa la longitud de la sección del cerco en la barra.

Dsitancias de los cercos al borde

La "regla de disposición" controla cómo se colocan los cercos en los bordes del vano. Hay varias opciones disponibles.

Con la configuración predeterminada "Inicio igual al final", el programa determina la longitud restante a partir del número ns,st y la distancia del cerco ss,st que se aplica por igual al inicio y al final del vano. Los cuadros de texto para Δi y Δj están bloqueados.

Las otras opciones le permiten definir manualmente las distancias al borde de los cercos:

  • "Inicio definido": Introduzca la Desviación inicial Δi que define la posición del primer cerco en el vano. La distancia Δj al final del vano se determina automáticamente; este valor no es editable.
  • "Inicio = Longitud restante a distancia del cerco": Esta opción no es posible para el primer vano, solo para los vanos siguientes. Usando esta regla, las distancias Δi y Δj se determinan automáticamente; los valores no se pueden editar. Si borra el vano anterior, la opción cambia automáticamente a "Inicio definido" y el valor determinado previamente se introduce como la desviación inicialΔi.
  • "Fin definido": Introduzca la desviación finalΔj que define la posición del último cerco en el vano. La distancia Δi al final del vano se determina automáticamente; este valor no es editable.
  • "Fin = Longitud restante a distancia del cerco": El programa no aplica ningún desfase inicial. El número posible de cercos ns,st se determina en función de la distancia entre cercos ss,st y se proporciona la longitud restante al final del vano.
Información

En el caso de una viga continua que consta de varias barras, debe crear un conjunto de barras y calcularlo en lugar de las barras individuales.

Información

Finalmente, aquí está la información sobre la armadura del cerco del vano actual:

  • Longitud de un cerco Lst,1
  • Longitud de todos los cercosLst como suma
  • Peso de un cerco Wst,1
  • Peso de todos los cercosWst como suma

Gráfico

En ambas áreas gráficas de la pestaña, puede ver la armadura representada gráficamente. A la derecha puede ver la sección de la barra, debajo de la sección longitudinal. Sus entradas se implementan dinámicamente, lo que le proporciona una opción de control perfecta.

Sección

El gráfico de la derecha muestra la sección de la barra con el cerco y la armadura longitudinal definidos. El recubrimiento de hormigón se muestra en la disposición de la armadura. El gráfico de la sección también muestra los ejes locales z e y de la barra.

El gráfico de la sección se refiere a la armadura en la "Posición x" a lo largo de la barra especificada en el cuadro de texto debajo del gráfico. Con la configuración predeterminada x = 0,000 m, la armadura se visualiza en el inicio de la barra. Para mostrar la armadura en una posición de barra diferente, introduzca la distancia correspondiente. La posición x se indica entonces mediante una flecha en la sección longitudinal.

Los botones debajo del gráfico tienen las siguientes funciones:

Vista del modelo Cambiar entre el gráfico de la sección y la vista del modelo
Filtro Muestra solo la armadura longitudinal no incluida en la lista Positions está seleccionado
Mostrar sistema de ejes Mostrar u ocultar ejes de barra
Mostrar acotación Mostrar u ocultar las dimensiones de la sección
Imprimir inmediatamente Varias opciones para imprimir el gráfico

Sección longitudinal

El gráfico en la parte inferior del cuadro de diálogo muestra la sección longitudinal de la barra, incluyendo el cerco definido y la armadura longitudinal, así como los símbolos de los apoyos de las longitudes eficaces definidas y los apoyos de cálculo.

Para trabajar en esta área gráfica, puede usar todas las funciones del ratón descritas en el manual de RFEM, el capítulo titulado Gráfico Control. Esto le permite ampliar la armadura de la barra o mostrarla espacialmente.

Los botones junto al gráfico tienen las siguientes funciones:

Vista axonométrica - Lista Definir varios tipos de vista
Ver en la dirección del eje de la barra Vista en diferentes direcciones del eje de la barra
Lista de modelos transparentes Ver como modelo alámbrico, modelo sólido o modelo transparente
Lista de dimensiones Mostrar y ocultar varios objetos auxiliares y del modelo
Forma real Mostrar la barra simbólicamente en una posición horizontal o en la posición real
Imprimir inmediatamente Varias opciones para imprimir el gráfico
disposición de la armadura Obtiene la ventana Reinforcement Layout arriba
Mostrar todo el modelo para mostrar la vista completa de la barra.
