梁腹板和翼缘间受剪横向钢筋

抗剪配筋选项卡中,用户可以定义在杆件抗剪设计中应用的抗剪配筋。

重要

只有在编辑了一根相同的杆件后,在该选项卡中进行的更改才会生效。 如果编辑多个具有不同属性(杆件长度、截面)的杆件,输入将不能被应用。

跨度

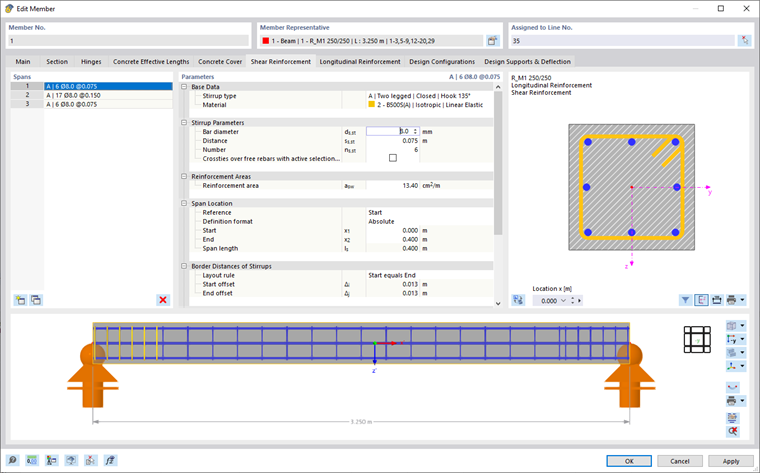

在对话框该部分,您可以定义箍筋区域。 在"配筋"类型的项目中仅会被预设一个"基本钢筋"。 您可以调整此默认设置,并将一个大的“跨度”分成多个部分(见图[[#image039252 定义抗剪配筋 (%\})。使用 新建 按钮来创建新的项目。

信息

您可以将跨度定义为重叠或相邻。 跨之间在计算结果中将提供的钢筋面积[cm2/m] 相加然后计算得出。

为了图形显示箍筋的钢筋,可能需要为edge 箍筋的边缘距离指定“偏移”。

参数

在这部分用户可以定义抗剪配筋的属性。 参数总是与在左侧'跨度'列表中选择的跨度有关。

基本数据

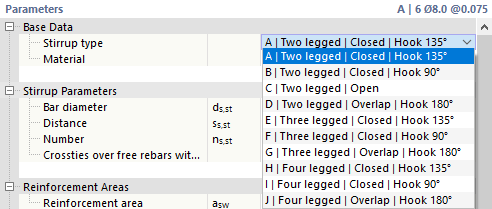

“箍筋类型” 在这里可以选择不同的箍筋形状。

信息

并非所有类型的箍筋都可以在抗扭设计中应用。 这取决于箍筋的形状(封闭或开放)以及规范的规定,这些规范只允许在抗扭设计中使用某些 U 形箍筋。

将 {%|000541 材料]]分配给抗剪配筋。 如果您已经在模型中定义了右侧钢筋,则可以在列表中进行选择。 否则,您可以使用 编辑对象 按钮,可以通过访问材料库中的材料库来创建新的材料。 New Material 对话框。

箍筋参数

定义箍筋的'直径'ds,st 、配筋之间的'距离' ss,st或箍筋的'数量' ns,st 。 通常情况下,您只需输入箍筋直径 ds,st和间距 ss,st 。 箍筋的数量是自动获取的。 但是用户也可以指定配筋数量 ns,st 。 程序会自动确定该跨中的适当距离。 在下方类别中显示了箍筋的配筋面积。

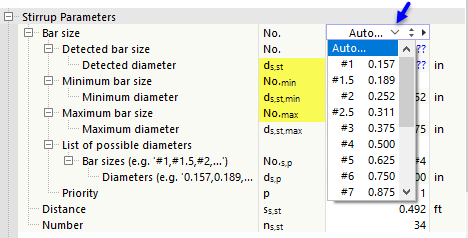

如果您希望程序自动设计直径或直径,请选择自动选项。

在确定钢筋直径时,可以指定设计时可能的最小和最大直径。 在列表中,可以将抗剪配筋限制在特定直径的钢筋上。

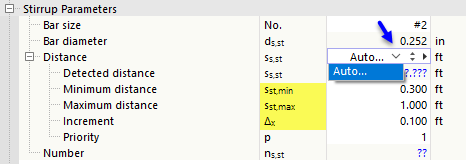

如果您想要由程序确定该间距,那么您需要定义箍筋的最小和最大容许间距以及设计过程的增量Δx

钢筋面积

用户可以在这里看到由“箍筋参数”得出的配筋面积。 或者直接输入配筋面积asw ,单位是 [cm2/m ] 或 [in2/ft ]。 程序根据输入的数值确定所需的配筋间距 ss,st和由此产生的配筋数量 ns,st 。 直径ds,st保持不变。

跨位置

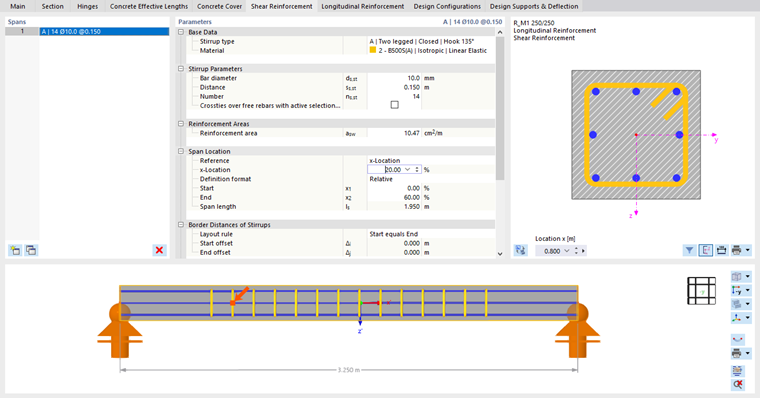

用户可以在该选项卡中指定箍筋的位置。 可以通过始端、末端或 x 位置的“参照”来定义该位置。 在列表中选择相应选项可以定义跨度位置的参考点。

用户可以使用“定义格式”来控制距离的单位是绝对长度还是相对百分比。

输入跨度的“始端”x1和“末端”x2 。 ls表示杆件中箍筋的长度。

箍筋的边界距离

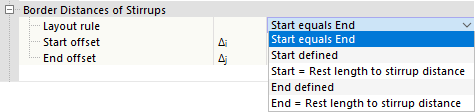

“布置规则”控制箍筋在跨度边缘的位置。 有以下几种选项可供选择。

默认设置为“始端等于末端”时,程序由编号 ns,st和箍筋间距 ss,st确定剩余长度,该长度同样适用于始端和末端的箍筋。 Δi和 Δj的输入栏被锁定。

使用其他选项,可以手动定义箍筋的间距:

  • “始端定义”: 输入 始端偏移 Δi它用于定义跨中第一个箍筋的位置。 跨中末端的距离 Δj是自动确定的,该值不可编辑。
  • “始端 = 剩余长度到箍筋的距离”: 该选项不适用于第一个跨,只能用于以下跨。 使用该规则会自动确定距离 Δi和 Δj ;其值无法编辑。 如果取消勾选该选项,则该选项自动更改为“始端已定义”,并且输入的值为始端偏移 Δi
  • “末端定义”: 用户可以输入箍筋的末端偏移Δj , 跨距末端的距离Δi是自动确定的,该值不可编辑。
  • “末端 = 剩余长度到箍筋的距离”: 程序不使用任何始端偏移。 由箍筋间距 ss,st确定可能的箍筋数量 ns,st ,并给出跨度末端的剩余长度。
信息

如果是由多个杆件组成的梁,那么按照杆件集进行设计时,不能考虑单个杆件,而是使用杆件集进行设计。

信息

最后是关于当前跨的箍筋的说明:

  • 一个箍筋的长度 Lst,1
  • 所有箍筋的长度 Lst总和
  • 单个箍筋重量 Wst,1
  • 所有箍筋的重量 Wst

图形

在该选项卡的两个图形区域中,您都可以看到以图形方式显示的配筋。 右侧是钢筋的截面,在纵向截面的下方。 您的输入会被动态执行,因此为您提供了一个完美的控制选项。

截面

右图显示的是定义了箍筋和纵向配筋的杆件截面。 混凝土保护层会在钢筋布置图中显示。 用户可以在模型中选择杆件的局部坐标轴 z 轴和 y 轴,

截面图形是参照图形下方输入栏中定义的杆件上“位置 x”的配筋。 使用默认设置 x = 0.000 m,配筋显示在杆件始端。 要在不同的杆件位置显示配筋,请输入相应的距离。 在纵向截面中位置 x 由箭头表示。

图形下方的按钮具有以下功能:

模型视图 在截面图和模型视图之间切换
筛选 只显示列表中没有的纵向配筋 Positions 已选择
显示坐标系 显示或隐藏杆件轴
显示尺寸标注 显示或隐藏截面尺寸
立即打印 打印图形的各种选项

纵向截面

在对话框下部的图形显示了杆件的纵向剖面,包括定义的箍筋和纵向钢筋,以及定义的有效长度和设计支座的支座符号。

如果想要在该图形区域工作,则可以使用 RFEM 手册中介绍的所有鼠标功能,该章节为 {%!控件]]。 点击该按钮后,用户可以放大杆件或在模型中查看杆件

图形旁边的按钮具有以下功能:

轴测图 - 列表 设置各种视图类型
杆件轴线方向视图 杆件局部坐标轴方向视图
透明模型列表 显示为线框模型、实体模型或透明模型的视图
尺寸列表 显示和隐藏各种辅助对象和模型对象
真实形式 以符号方式显示杆件的水平位置或实际位置
立即打印 打印图形的各种选项
钢筋布置 获取窗口。 Reinforcement Layout
显示整个模型 以显示杆件的完整视图。
