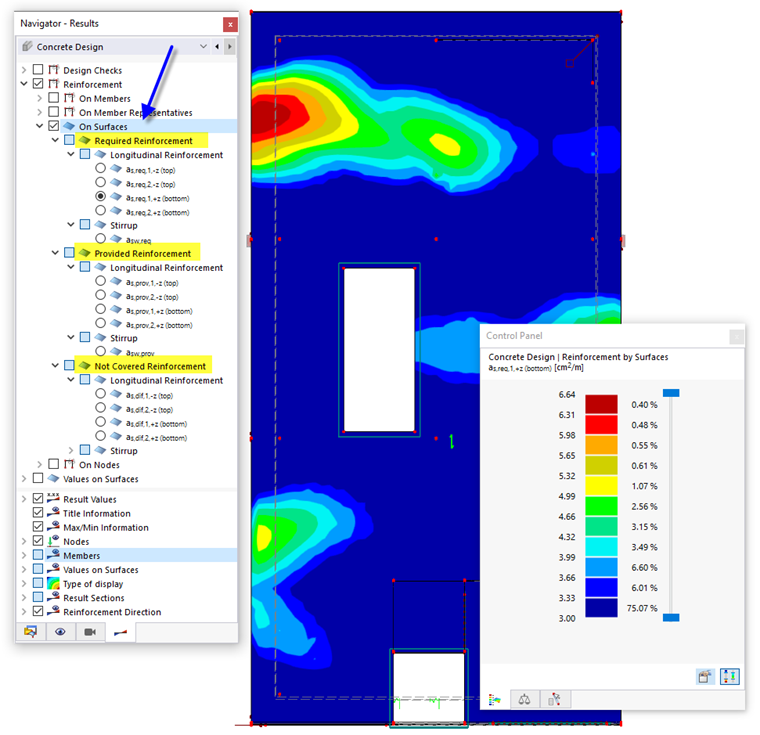

在导航器 ' - 结果 ' 中指定钢筋截面的计算结果，该计算结果将以图形方式显示在面上。 您可以为所需钢筋、现有钢筋和未覆盖钢筋选择特定的结果。
显示每个面位置的所选配筋类型的截面面积。
上层和下层
顶部和底部配筋按照。
可以通过在面的右键菜单中选择打开/关闭面的局部坐标系来显示和隐藏面轴。 或者，您也可以使用'显示导航器'（模型 → 基础对象 → 面 → 面轴系 x, y, z）。

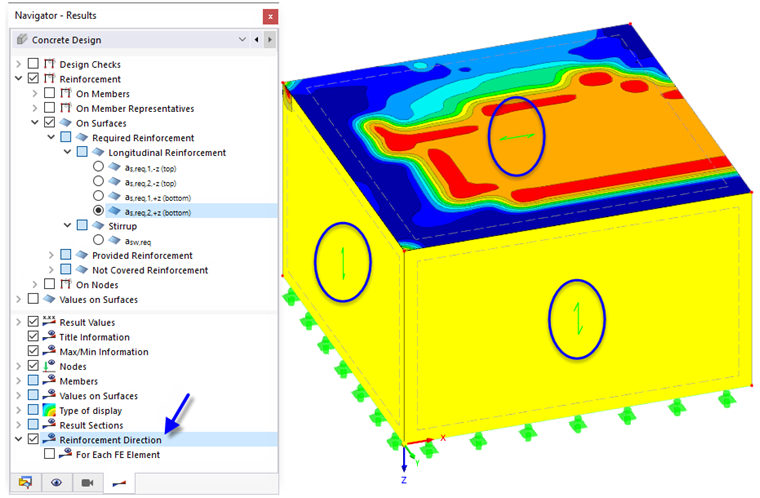

配筋方向
您在 混凝土设计属性 中为面分配了 钢筋方向 1 和 2。 您可以通过在导航器 ' - 结果 ' 中选择配筋方向复选框来控制当前配筋方向的显示。
控制面板

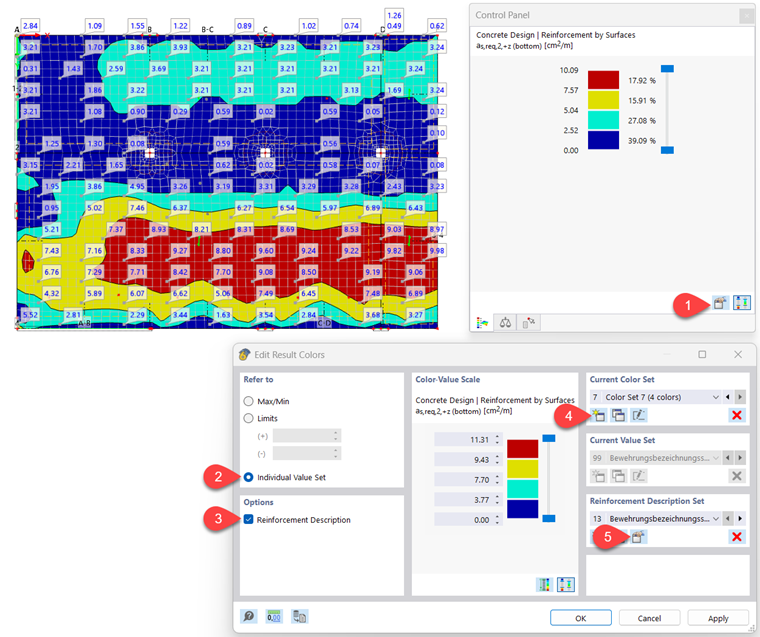

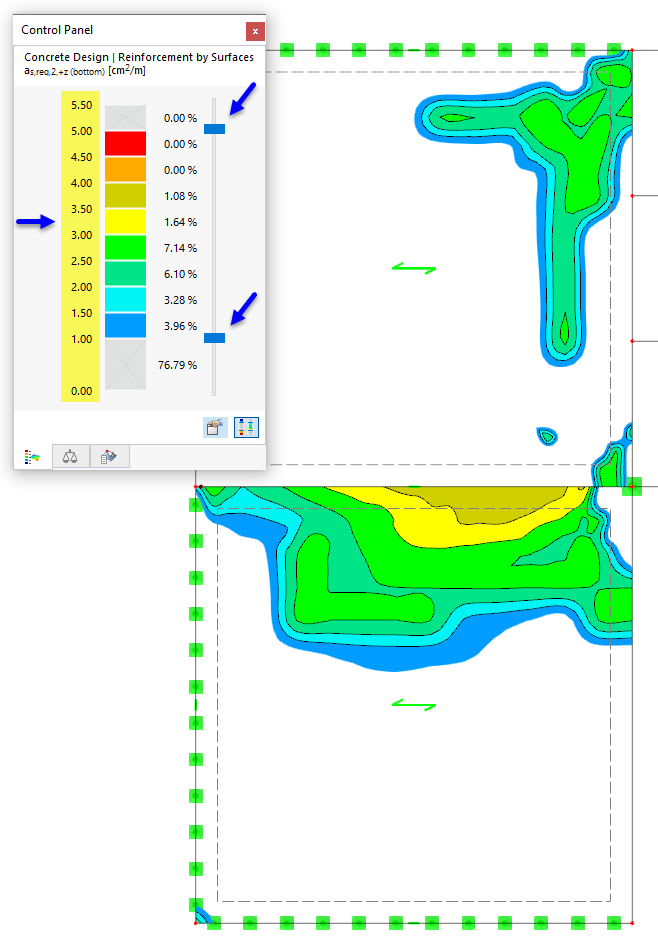

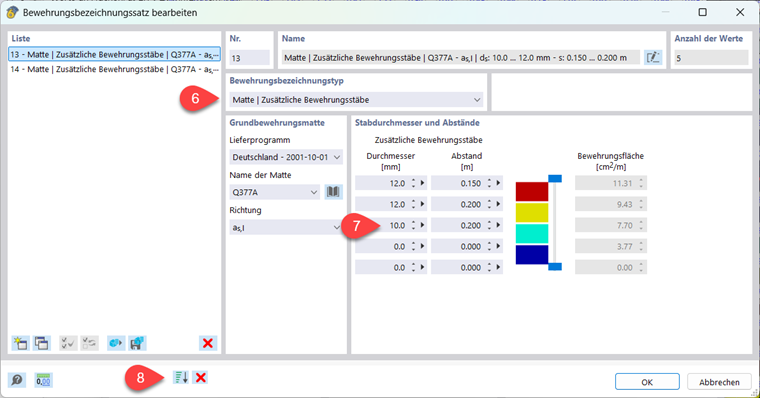

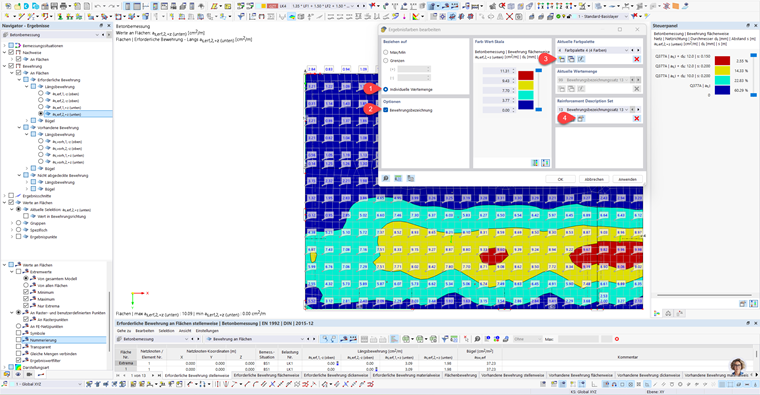

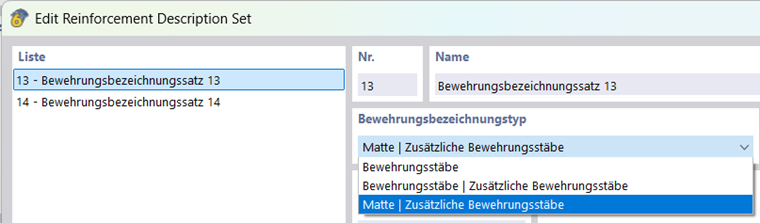

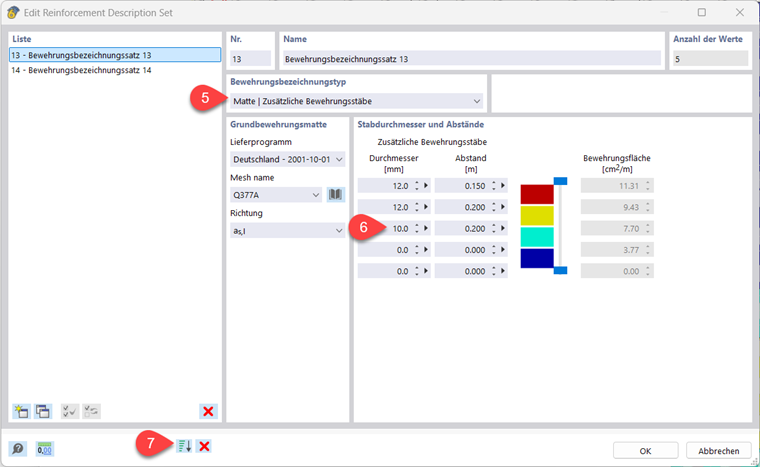

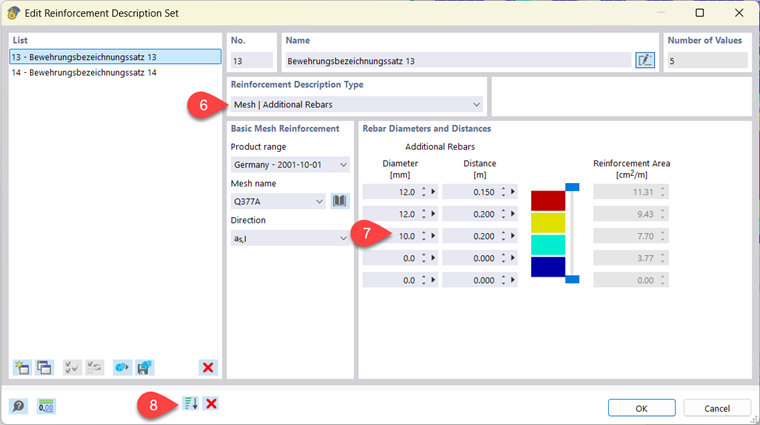

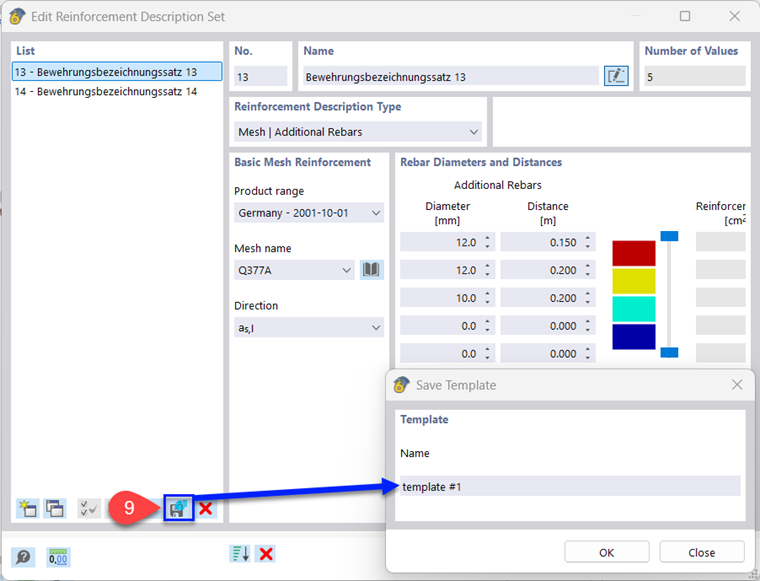

钢筋截面的颜色分配显示在控制面板中。 必要时可以调整颜色、隐藏颜色区域和定义显示结果的对象（见操作面板章节 RFEM 手册 ）。
面上的值
在顶部导航器区域末尾的'面的值'类别提供了各种用于在面上显示结果值的选项。
在 RFEM 手册的 [[#/de/downloads-und-infos/documents/online-handbooks/rfem-6/001107 面的结果值一章中介绍了这些功能。 您也可以使用它来评估设计结果。

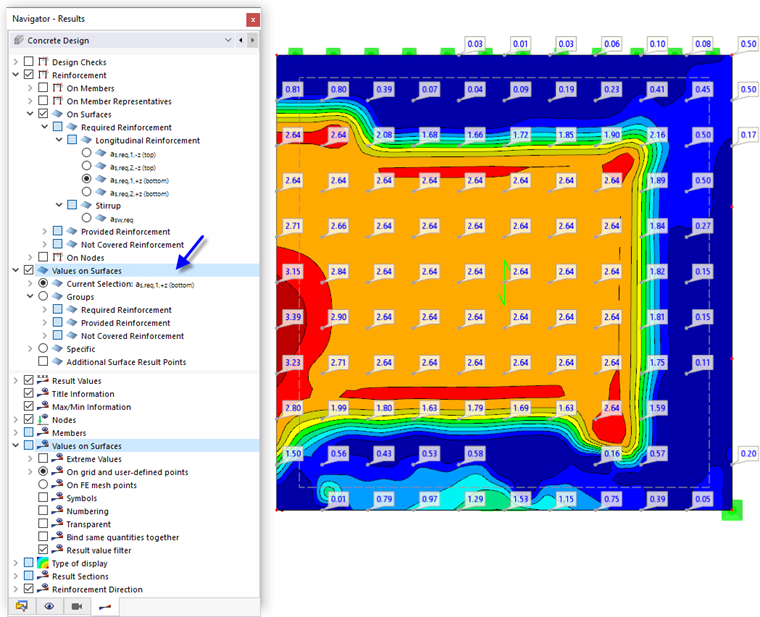

当前选择选项显示您在上面的导航器中指定的钢筋类型的值。 栅格或有限元结构网络点中的结果值 - 在下部导航器区域中可调整 - 因此对应于表面梯度（见上图）。

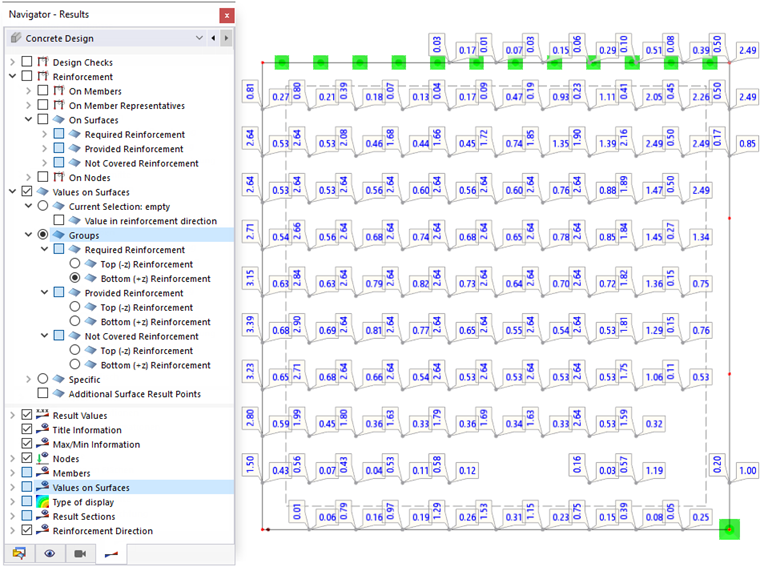

组选项允许您按层显示配筋值。 数值是按照钢筋的方向输入的。 对于这种显示方式，建议不要显示结果图。

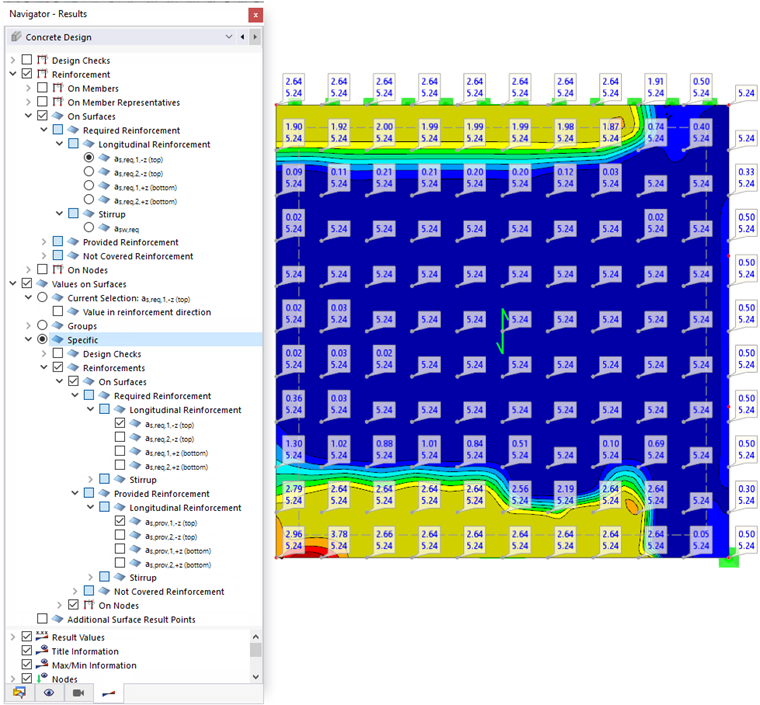

使用特定选项，您可以自己定义钢筋相关值的结果类型。
