在纵向配筋选项卡中,您可以定义在杆件受弯验算和内力设计中应采用的配筋。
项目

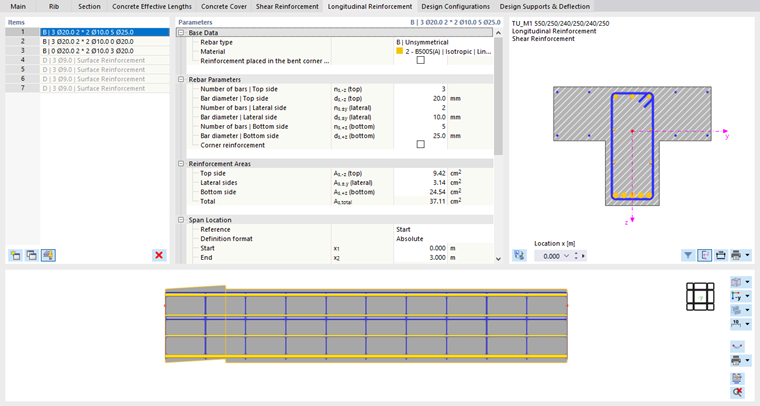

在该部分中,可以定义纵向配筋的配筋项目。 这里只有一个"基本钢筋"项目。 您可以调整此默认设置并添加更多项目(见图#image032965 例如纵向钢筋 ]]),以便分段布置配筋。使用
按钮来创建新的项目。 也可以使用
按钮复制所选的项目,然后调整复制的内容。
对于肋结构,可以选择由面配筋生成弦上的纵向钢筋。 用户可以在
按钮。 程序根据在连接的面上设置的面配筋创建肋杆件的纵向配筋。 这些项目显示在列表中,但不能更改。 也可以使用
按钮以再次停用面配筋。
参数
在这一部分中,您可以定义纵向钢筋。 输入的参数总是与在“项目”列表中选择的项目相关。
基本数据

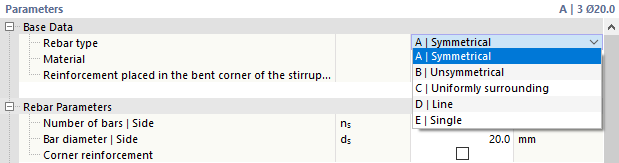

用户可以在“钢筋类型”下拉菜单中选择相关的钢筋类型。 钢筋的布置有多种选择。
选择不同的分布方案后:
在[钢筋参数类别中的条目与钢筋类型相对应。
用户可以通过选择基本钢筋来进行建模。 它有三根 20mm 钢筋,顶部和底部“对称”布置。 使用该种钢筋可以在没有定义钢筋的情况下进行设计。 但是通常必须要根据实际情况对配筋进行调整,以使计算结果与实际情况相符。 否则,程序将使用提供的基本钢筋进行所有设计验算。
如果暂时不调整钢筋,只保留基本钢筋,则应在计算完成后查看“所需钢筋的分布”。 请注意,所需钢筋的分布或未配筋时仅考虑承载力极限状态。 正常使用极限状态验算和防火设计验算要求配筋尽可能符合实际情况。
为纵向配筋分配 {%|000541 材料]]。 如果您已经在模型中定义了合适的钢筋,那么您可以在列表中选择。
也可以使用
,可以通过在对话框中选择相应的值来创建新的材料
New Material
来访问材料库。
通过“配置在箍筋转角的钢筋”复选框,您可以控制是在箍筋的上边缘还是下边缘,或者正好布置在箍筋的转角半径或中心。
该选项对柱特别有用。 对于主要承受绕 y 轴弯矩的梁,钢筋可以布置在箍筋的上边缘或下边缘。
钢筋参数

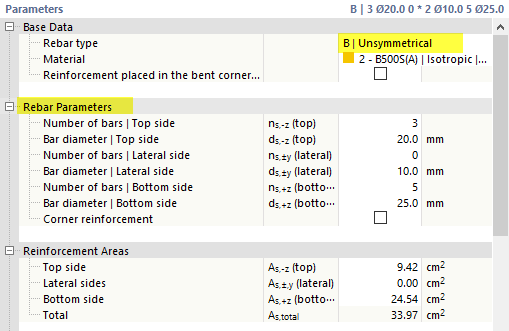

用户可以在该选项卡中查看钢筋类型 ]]#reinforcement-type 所对应的钢筋类型。

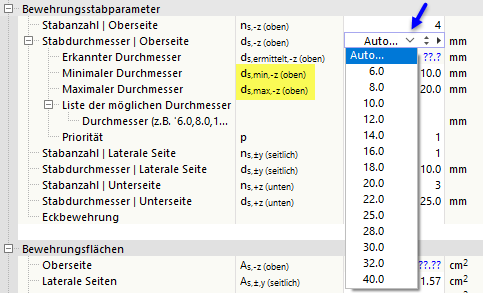

定义纵向钢筋的“钢筋数目” ns和“钢筋直径” ds 。 如果您希望程序在设计中考虑编号或直径,请选择自动选项。
用户可以在设计软件中指定最小和最大钢筋数量以及增量Δx 。 对于多层钢筋,您可以通过优先级来控制是否只在需要时激活第二层钢筋。 值为1的配筋具有最高的优先级。
如果您想让软件计算钢筋的直径,那么您可以指定可能的最小和最大直径。
对于“线”和“单个”钢筋类型,您还可以定义钢筋偏移。 该值可以参考箍筋、混凝土保护层或截面(另请参见 附加钢筋偏移)。 图形方式提供了一种完美的控制选项。
钢筋面积
该类别提供了有关插入的钢筋截面面积的信息(见图{%! 如果在初始计算后发现使用现有钢筋的单个设计验算不满足要求,它们将会非常有用。 用户可以检查所需钢筋的分布情况,并与该对话框中的信息进行比较,然后相应地调整直径或钢筋数量。
跨位置

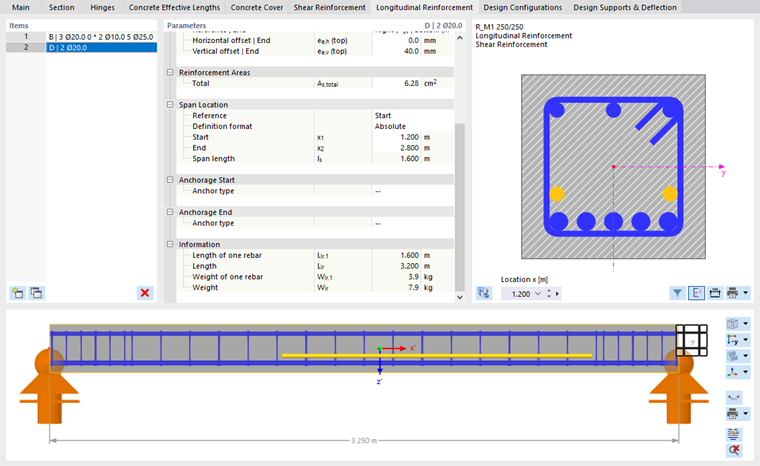

在该类别中可以指定纵向配筋 "item" 在杆件中的位置。 您可以通过始端、末端或 x 方向“参照”来定义该位置。 在列表中选择相应选项可以定义跨度位置的参考点。
通过指定配筋,可以在杆件截面中布置额外的钢筋,从而提供所需的局部未覆盖的纵向钢筋。
以当前杆件的“始端”为参照物时,正值是跨距的正号,以杆件的“末端”为参照时,为负号。

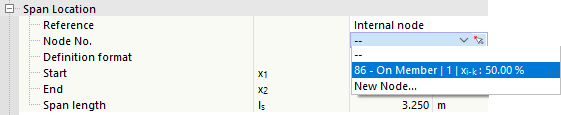

如果杆件被杆件上的节点划分(不同于标准节点,“杆件”类型的节点不划分杆件),用户也可以参照该内部节点来定义跨度。
此外,在“定义格式”中可以控制是用长度单位的绝对距离还是相对距离的百分比来定义距离。
输入跨度的“始端”x1和“末端”x2 。 “跨度” ls表示杆件的纵向钢筋长度。

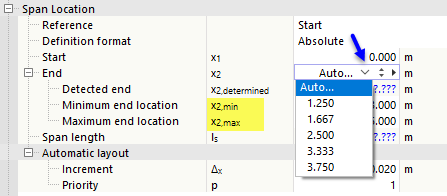

如果您希望程序根据所需的配筋面积调整钢筋的长度,请选择自动选项。 这使得可以对钢筋进行更经济的设计。
为了进行自动确定,需要粗略地定义农地的面积: 输入最小和最大的开始或结束位置。
附加钢筋偏移
该类别可用于"对称"、"不对称"和"均匀环绕"的钢筋类型。 选择杆件纵向钢筋的配筋位置。
用户可以从列表中选择“偏移类型”,以控制距离的参照类型。 可以选择将应力-应变曲线定义为以下类型:
- “从箍筋”: 间距 ez和 ey是相对于所定义的箍筋的内边缘。
- 从混凝土保护层开始: 纵向钢筋的偏移是由截面外侧的距离减去混凝土保护层再减去ez和ey 的结果。
- “从截面”: 纵向钢筋的偏移是与截面外侧的距离减去距离 ez和 ey 。
锚固始端/锚固末端

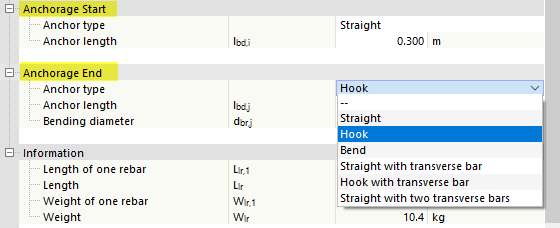

锚固长度的设计需要输入纵向钢筋的锚固。 用户可以在“锚固始端”和“锚固末端”下拉菜单中选择不同的选项。
输入“锚固长度” lbd ,如果需要,还可以输入“受弯直径” dbr 。
信息
最后是关于该项目的箍筋的:
- 单根钢筋的长度 Llr,1
- 所有钢筋的长度 Llr总和
- 一根钢筋自重 Wlr,1
- 所有 Wlr钢筋的重量总和
图形
右侧为杆件局部视图,下方为纵向杆件剖面。 两个图形区的功能详见章节。 Shear Reinforcement 章。
