在“混凝土设计”类别中管理着混凝土的分配，这些分配会影响杆件、面和抗冲切节点的设计。 Hier können Sie die zu bemessenden Objekte, deren Materialien, Querschnitte oder Dicken überprüfen und den Objekten die Bemessungskonfigurationen zuweisen.
Für die Arbeit in den Tabellen stehen die aus RFEM bekannten Funktionen zur Verfügung, mit denen Sie eine Tabelle bearbeiten können. Die spezifischen Tabellen der Kategorie 'Betonbemessung' sind in den folgenden Kapiteln vorgestellt.
Zusätzlich sind im Dialog Globale Einstellungen allgemeine Vorgaben für die Betonbemessung hinterlegt. Diesen Dialog können Sie über die Tabellen-Schaltfläche
oder das Kontextmenü des Navigatoreintrags 'Betonbemessung' aufrufen.
设计配置
Die Detaileinstellungen zu den einzelnen Nachweisen werden in den Bemessungskonfigurationen festgelegt. Für jeden Grenzzustand gibt es eine eigene Bemessungskonfiguration, die normenspezifische Regelungen verwaltet und in der Sie beispielsweise Grenzwerte oder verschiedene Nachweisoptionen vorgeben können. Es sind jeweils nur die Bemessungskonfigurationen verfügbar, die in den Globalen Einstellungen aktiviert sind. Diese Konfigurationen sind für die Normen separat beschrieben, beispielsweise für Eurocode in den Kapiteln für Bemessungskonfigurationen | EN 1992-1-1.
Auch die Bemessungskonfigurationen sind als Typen organisiert. Sie können so unterschiedliche Typen für die einzelnen Bemessungskonfigurationen erstellen und dann beispielsweise einem Stab im Register 'Bemessungskonfigurationen' die passenden Konfigurationen zuordnen.
Wählen Sie aus der Liste eine vorhandene Konfiguration aus oder erzeugen eine neue Konfiguration. Über die Schaltfläche
können Sie ebenfalls eine neue Konfiguration erstellen. Mit der Schaltfläche
haben Sie die Möglichkeit, eine Konfiguration grafisch von einem anderen Objekt zu übernehmen. Über die Schaltfläche
können Sie die selektierte Bemessungskonfiguration bearbeiten.
Bemessungskonfigurationen verwalten

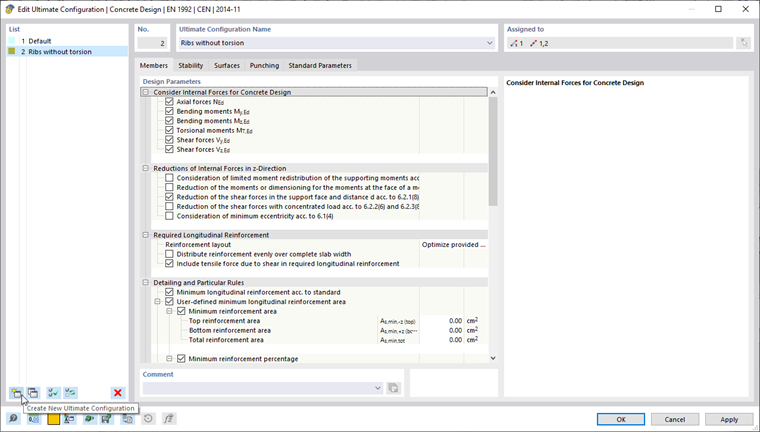

Im Dialog Tragfähigkeitskonfiguration bearbeiten sehen Sie in der 'Liste' alle im Modell vorhandenen Konfigurationen des Grenzzustandes. Mit der Schaltfläche
können Sie eine neue Konfiguration erstellen, die auf den Standardwerten der
Norm
basiert. Mit der Schaltfläche
können Sie die selektierte Konfiguration kopieren, mit der Schaltfläche
die selektierte Konfiguration löschen.
Bemessungskonfiguration zuweisen
Analog zu den Typen der Betonbemessung können Sie die Konfiguration den Objekten einzeln zuweisen. Hierzu haben Sie verschiedene Möglichkeiten:
- Zuordnung über Schaltfläche
rechts oben im Dialog Tragfähigkeitskonfiguration bearbeiten - Zuordnung in Eingabetabelle der Betonbemessung für Konfigurationen (siehe Bild Gebrauchstauglichkeitskonfiguration über Tabelle zuweisen
- Zuordnung über Liste im Bearbeitungsdialog des Objekts
Für ein Objekt, dem für einen bestimmten Grenzzustand keine Konfiguration zugeordnet ist, werden in diesem Grenzzustand keine Nachweise geführt. Somit können Sie für einzelne Stäbe zum Beispiel den Gebrauchstauglichkeitsnachweis auf einfache Weise deaktivieren, indem Sie diesen Stäben keine Gebrauchstauglichkeitskonfiguration zuweisen.
