设计配置

在设计配置中管理验证设置。它们与您为混凝土设计设置的 规范 相关联。例如，对于EN 1992，极限状态的承载能力（ULS）、耐用性（SLS）和防火验证相关；对于ACI 318，则涉及强度、耐用性和抗震验证。特定规范的设置将在各子章节中介绍。

如果您为“混凝土设计”附加模块选择了要设计的对象，则在导航器类别“混凝土设计”中会显示两个或更多的配置。对于EN 1992，显示的是承载能力和耐用性配置；对于ACI 318，则是强度和耐用性配置。

类别“混凝土设计”导航器中的设计配置

如果尚未为附加模块选择任何设计对象，导航器中不会有有关配置的条目。

没有设计对象时缺少设计配置

编辑配置

在启用了混凝土设计的新模型中，承载或强度验证和耐用性验证的配置是预设置的。两者都标记为“标准”。

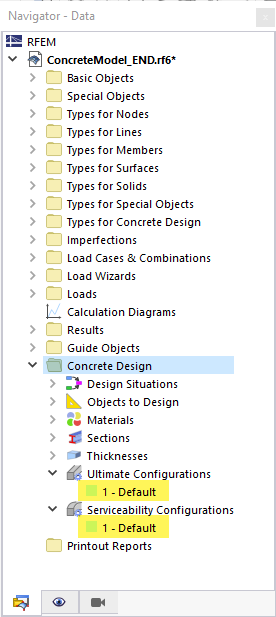

按照 EN 1992 进行混凝土设计的标准配置

模型的所有对象都分配给这些标准配置。

您可以通过双击导航器条目打开这些配置。或者，您可以打开，然后选择“编辑”功能。您也可以在导航器中选择配置，然后按Enter键。

创建新配置

您可以创建具有自定义设置的其他配置。为此，请使用导航器中配置条目的上下文菜单，并选择“新建承载能力配置”（或“新建强度配置”）或“新建耐用性配置”功能。

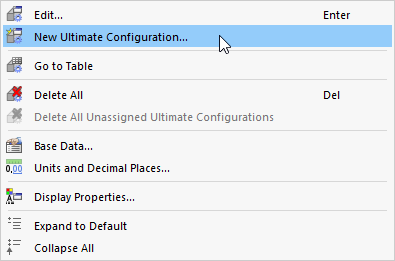

通过右键菜单创建设计配置

重命名配置

如果您在模型中使用多个配置，应该为它们指定特定名称。这将简化复杂模型中的设计任务分配。要更改名称，请打开 配置编辑 对话框。然后，您可以在“配置名称”字段中调整名称。

重命名配置

分配对象

默认情况下，所有对象都分配给“标准”配置。这在 配置编辑 对话框的“分配给”部分中显示。

具有分配的对象的设计配置

如果您只想将特定对象分配给设计配置，可以在配置表中输入对象编号。

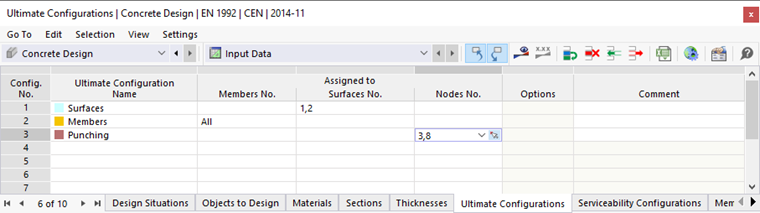

在表中将对象分配给设计配置

使用 按钮，您可以在表格和 配置编辑 对话框中以图形方式选择对象。

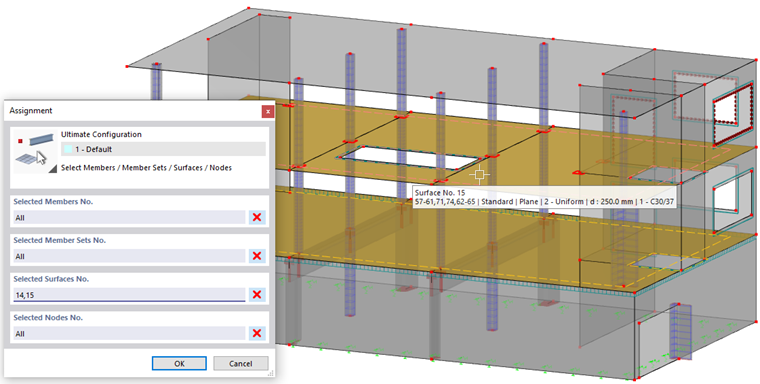

以图形方式将对象分配给配置

在“分配”对话框中，您可以使用 按钮删除现有条目。然后在模型中单击相关对象以选择它们用于设计配置。
