Configurations de calcul

Les paramètres pour les vérifications sont gérés dans les Configurations de calcul. Ils sont ajustés à la norme que vous avez définie pour le calcul du béton. Par exemple, pour EN 1992, les vérifications dans l'état limite ultime (ELU), d'utilisation (ELS) et pour la protection incendie sont pertinentes, pour ACI 318, les vérifications de résistance, d'utilisation et contre les tremblements de terre le sont. Les paramètres spécifiques aux normes sont présentés dans les sous-chapitres.

Si vous avez défini des objets pour le module additionnel 'Calcul du béton', deux ou plusieurs configurations sont affichées dans la catégorie de navigation 'Calcul du béton'. Pour EN 1992, il s'agit des configurations pour la capacité portante et l'utilisation, pour ACI 318 des configurations pour la résistance et l'utilisation.

Configurations de calcul dans la catégorie du navigateur « Vérification du béton »

S'il n'y a pas encore d'objets sélectionnés pour le calcul dans le module additionnel, aucun élément de configuration n'apparaît dans le navigateur.

Configurations de calcul manquantes en l’absence d’objets à calculer

Modifier la configuration

Pour un nouveau modèle avec le calcul du béton activé, une configuration pour les vérifications de capacité portante ou de résistance, ainsi que pour les vérifications d'utilisation, est préconfigurée. Les deux sont désignées comme 'Standard'.

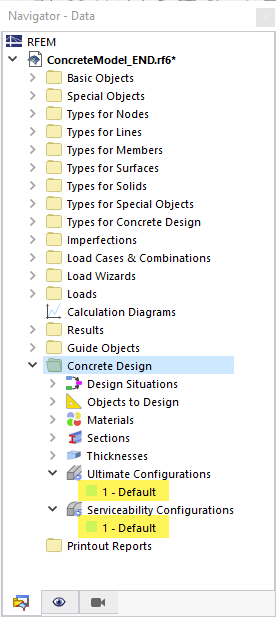

Configurations par défaut pour la vérification du béton selon l’EN 1992

Tous les objets du modèle sont affectés à ces configurations standard.

Vous pouvez ouvrir ces configurations en double-cliquant sur une entrée du navigateur. Alternativement, vous pouvez appeler le menu contextuel d'une entrée et sélectionner la fonction Éditer. Vous pouvez également sélectionner une configuration dans le navigateur puis appuyer sur la touche Entrée.

Créer une nouvelle configuration

Vous pouvez créer d'autres configurations avec des paramètres personnalisés. Pour cela, utilisez le menu contextuel d'une entrée de configuration dans le navigateur et sélectionnez la fonction Nouvelle configuration de capacité portante (ou Nouvelle configuration de résistance) ou Nouvelle configuration d'utilisation.

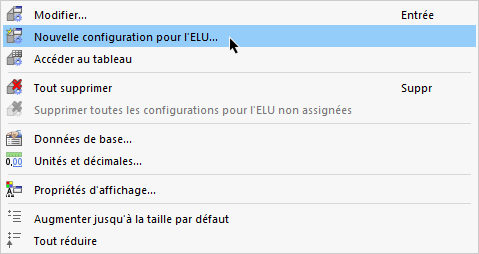

Créer une configuration de calcul via le menu contextuel

Renommer la configuration

Si vous utilisez plusieurs configurations dans le modèle, vous devriez les nommer avec des désignations spécifiques. Cela facilite l'affectation des tâches de calcul dans les modèles complexes. Pour modifier un nom, ouvrez la boîte de dialogue Modifier configuration . Dans le champ 'Nom de la configuration', vous pouvez ensuite ajuster la désignation.

Attribuer des objets

Par défaut, Tous les objets sont attribués à la configuration 'Standard'. Cela est affiché dans la boîte de dialogue Modifier configuration dans la section 'Attribué à'.

Configuration de calcul avec les objets assignés

Si vous n'attribuez que certains objets à une configuration de calcul, vous pouvez enregistrer les numéros des objets dans le tableau des configurations.

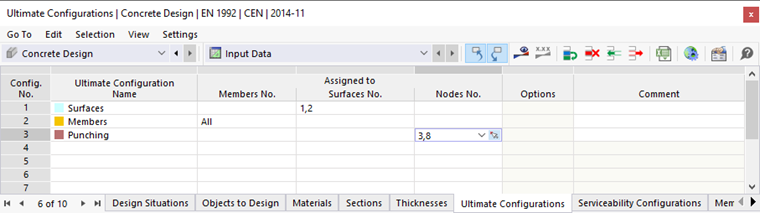

Assignation d'objets à la configuration de calcul dans le tableau

Avec le bouton , vous avez la possibilité, tant dans le tableau que dans la boîte de dialogue Modifier configuration , de sélectionner graphiquement les objets.

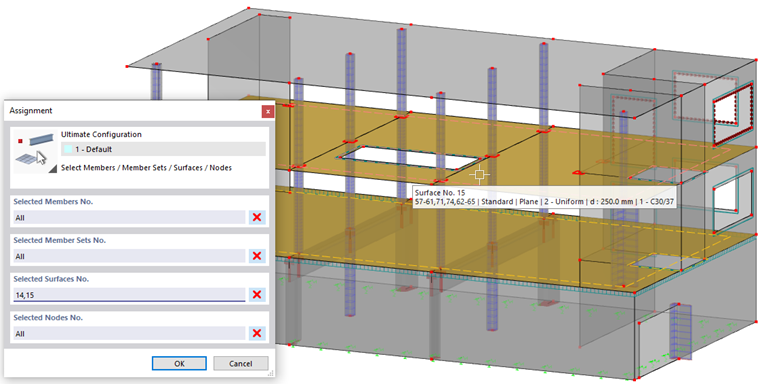

Assignation graphique d’objets à la configuration

Dans la boîte de dialogue 'Affectation', vous pouvez supprimer l'entrée existante avec le bouton . Cliquez ensuite sur les objets pertinents dans le modèle pour les sélectionner pour la configuration de calcul.
