Propriétés du matériau

Ce chapitre décrit les catégories de matériaux « Béton » et « Acier de béton armé » qui sont importantes pour la vérification du béton.

Béton

Lorsque vous activez la vérification du béton, des onglets supplémentaires sont disponibles dans la boite de dialogue « Modifier le matériau », ils vous permettent de définir des paramètres importants pour la vérification du béton. Vous trouverez une description générale de cette boîte de dialogue dans le chapitre Matériaux du manuel de RFEM.

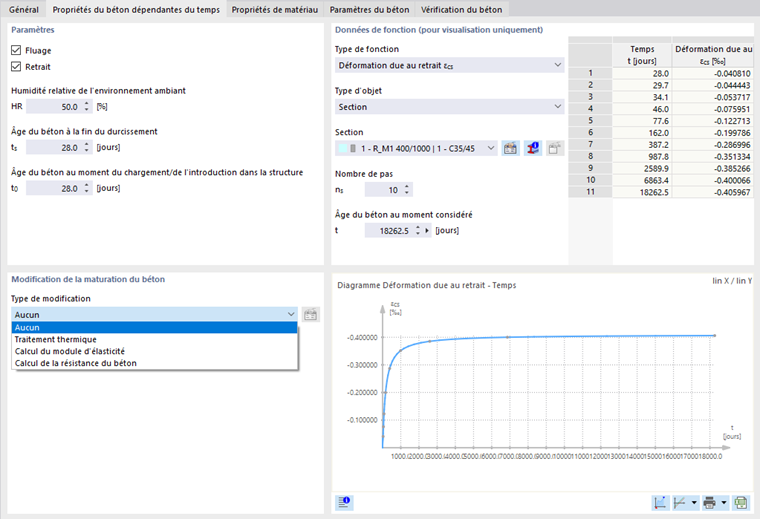

Propriétés du béton dépendantes du temps

Propriétés du béton dépendantes du temps

Paramètres

Si vous souhaitez inclure le « fluage » et le « retrait » dans la vérification, cochez les cases correspondantes dans cette section. Les autres spécifications sont ensuite prises en compte pour tous les composants auxquels le matériau est assigné. Si le fluage et le retrait sont désactivés, aucune autre entrée n'est possible dans l'onglet.

Entrez l'humidité relative de l'environnement, l'âge du béton à la fin du durcissement et l'âge du béton au chargement. À partir de ces informations, le logiciel détermine le coefficient de fluage φ et la déformation due au retrait ε.

Modification de la maturation du béton

Si vous avez activé le fluage, vous pouvez ajuster la maturation du béton à l'aide des options de la liste (voir l'image Propriétés du béton dépendantes du temps). Ceux-ci affectent la détermination du coefficient de fluage φ.

• Aucun : Le coefficient de fluage φ n'est pas ajusté.
• Traitement thermique : Ouvrez une nouvelle boîte de dialogue à l'aide de la touche . Vous pouvez y définir les températures du béton dépendantes du temps. Ces paramètres influencent l'âge équivalent du béton t_0,e. Dès que la modification via traitement thermique est activée, vous pouvez spécifier le « coefficient de fluage φ_e à temps équivalent » dans les « Données de la fonction ».

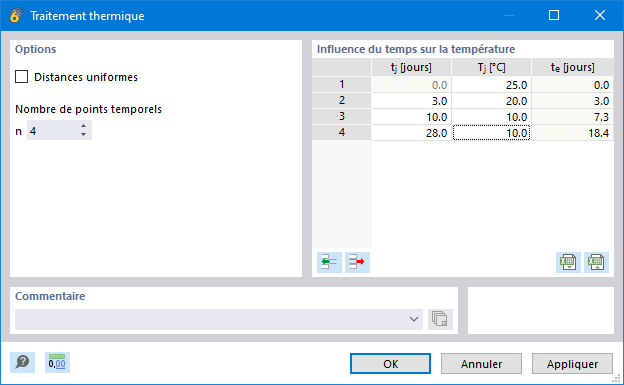

Définition de la dépendance de la température au temps

• Calcul du module d'élasticité : Si le module d'élasticité du béton a été mesuré sur des échantillons, vous pouvez utiliser cette option pour remplacer la valeur calculée du coefficient de fluage φ par la valeur mesurée. Entrez le module d'élasticité mesuré de l'éprouvette et l'âge du béton au moment de la mesure. À partir de ces informations, le logiciel détermine l'âge équivalent du béton t_0,e, qui modifie à son tour le coefficient de fluage en φ_e.

Type de modification « Calcul du module d'élasticité »

• Calcul de la résistance du béton : Cette option de modification est similaire à l'option décrite ci-dessus. Au lieu du module d'élasticité mesuré, entrez la résistance en compression du béton f_cm(t), qui a été mesurée à un certain moment t.

Données de fonction (pour visualisation uniquement)

Cette section permet de définir une section ou une épaisseur du modèle et de sélectionner un « type de fonction », affiché dans le tableau à droite et dans le diagramme ci-dessous.

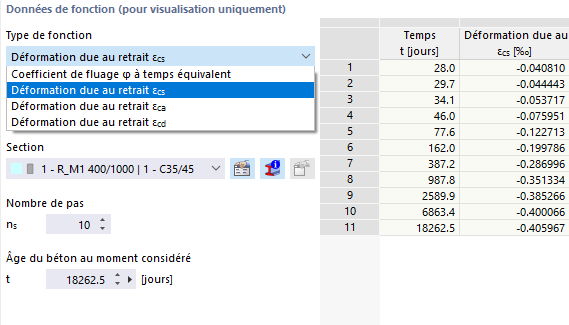

Sélection du type de fonction : Coefficient de fluage ou déformation due au retrait

Cela vous permet de contrôler si le coefficient de fluage φ ou un type de déformation due au retrait (déformation due au retrait totale ε_cs ou ses composants, retrait de dessiccation ε_cd et retrait endogène ε_ca ) sont affichés en ordonnées. Vous obtenez ainsi des informations sur l'évolution des effets à long terme en lien avec les différents paramètres, par exemple pour la maturation du béton.

Les résultats affichés dépendent d'une certaine « épaisseur » ou d'une « section ».

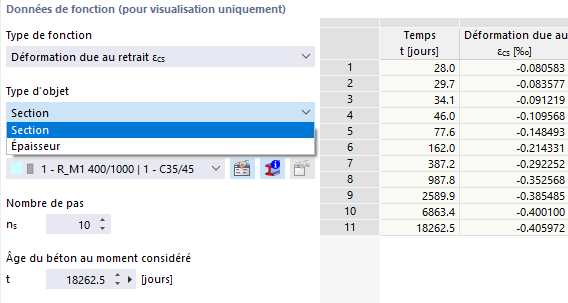

Sélection du type d'objet : Épaisseur ou section

Dans le champ « nombre de pas » n_s, vous pouvez ajuster la division du tableau et du diagramme. Dix points de division sont prédéfinis de sorte que le tableau comporte onze lignes de résultats.

L'âge du béton au temps observé t est prédéfini à 50 ans ; cette valeur est convertie en jours. Si nécessaire, des ajustements sont également possibles ici.

La note « pour visualisation uniquement » dans le titre de la section signifie que seuls les paramètres d'entrée pour la section sélectionnée ou l'épaisseur sélectionnée sont spécifiés et affichés avec ces valeurs. Vous pouvez ainsi vérifier l'influence des paramètres respectifs. Pour le calcul, les coefficients de fluage et les déformations dues au retrait sont toutefois calculés séparément au moment de la vérification. Cela concerne également le module complémentaire Analyse en fonction du temps (encore en développement).

Diagramme

Dans cette section, les données fonctionnelles sont représentées dans un diagramme.

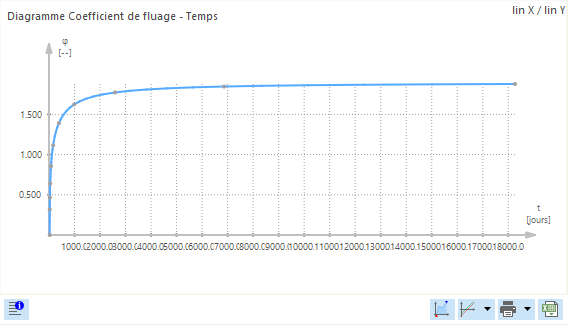

Diagramme Coefficient de fluage - Temps

Si vous déplacez la souris le long du graphique, les abscisses et les ordonnées correspondantes apparaissent. Vous pouvez zoomer à l'aide de la molette de la souris, déplacer le diagramme à l'aide du bouton gauche de la souris et double-cliquer sur la molette de la souris pour restaurer la vue d'ensemble du diagramme.

Plusieurs boutons se trouvent sous le diagramme. Le bouton permet d'afficher les paramètres de fluage et de retrait calculés dans une boîte de dialogue.

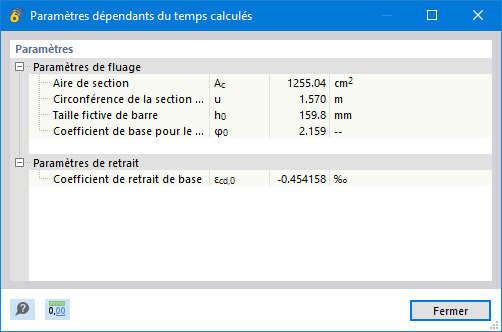

Paramètres dépendants du temps calculés

Les options du bouton de la liste permettent d'afficher les ordonnées et les abscisses sur une échelle linéaire ou logarithmique.

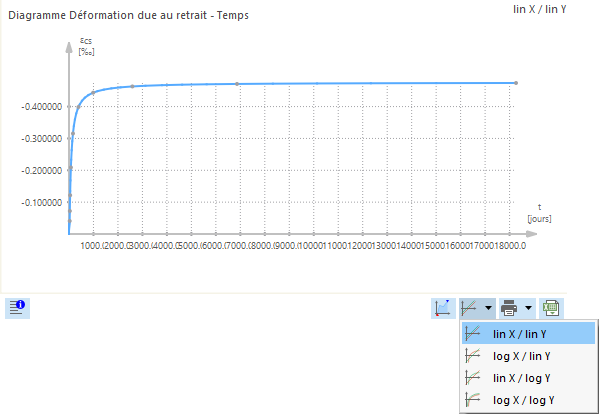

Affichage logarithmique du diagramme Déformation due au retrait - temps

Le diagramme peut également être imprimé. Le bouton de liste vous offre les possibilités suivantes :

• Imprimer les graphiques
• Imprimer les graphiques dans le rapport d'impression
• Imprimer les graphiques en PDF
• Copier les graphiques dans le presse-papiers
• Imprimer les graphiques dans un fichier

Les différentes fonctions sont décrites au chapitre Graphiques du manuel de RFEM.

Le bouton vous permet d'exporter les valeurs du tableau du diagramme dans Excel.

Paramètres du béton

L'onglet Paramètres du béton permet d'apporter des ajustements particuliers aux propriétés du béton. Celles-ci affectent non seulement la détermination du coefficient de fluage et de la déformation due au retrait, mais également les vérifications des composants auxquels le béton est assigné.

Paramètres du béton

Si nécessaire, ajustez la « taille maximale de granulat » d_g. Cette taille est incluse dans la vérification détaillée des armatures définies par l'utilisateur.

Dans la liste « Type de granulat », vous pouvez choisir parmi différents types de granulat. Il en va de même pour la « classe de ciment » (L, N ou R) ; elle a une grande influence sur le durcissement du béton. Dans la liste « Type de béton », vous pouvez également ajuster le processus de fabrication du composant (monolithique ou préfabriqué).

Vérification du béton

Dans l'onglet Vérification du béton, vous trouverez les paramètres de la norme du matériau qui s'appliquent à la vérification.

Vérification du béton avec les paramètres de vérification pour l'EN 1992

Entre autres, les coefficients partiels de sécurité du béton et de l'acier de béton armé sont indiqués et les enrobages minimum du béton pour les différentes classes d'exposition sont répertoriés. Ces valeurs sont disponibles dans la Norme que vous avez spécifiée dans les données de base du modèle. Dans l'EN 1992-1-1, par exemple, vous trouverez les paramètres de l'Annexe Nationale ; pour l'ACI 318, les valeurs sont tirées directement de la norme.

Acier de béton armé

Lorsque vous activez la vérification du béton, un onglet supplémentaire est disponible dans la boite de dialogue « Modifier le matériau » pour le matériau acier de béton armé, vous permettant de définir des paramètres spéciaux pour l'acier de béton armé. Vous trouverez une description générale de cette boîte de dialogue dans le chapitre Matériaux du manuel de RFEM.

Paramètres pour l'acier

Paramètres pour l'acier

Spécifiez la « classification » de l'acier de béton armé (N ou X) et le « type de production » (laminé ou formé à froid) à l'aide des listes. Ces propriétés affectent le comportement de ductilité. Elles sont notamment requises pour la vérification de la résistance au feu.
